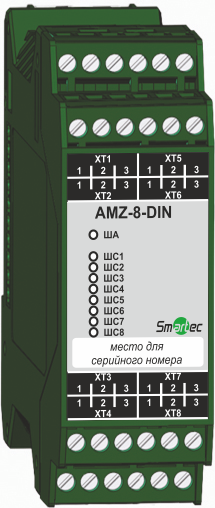

Адресный модуль расширения на 8 входов (шлейфов) (на DIN-рейку) AMZ-8-DIN
Адресный модуль расширения на 8 входов. Предназначен для подключения к ППКиУ серии Vesta 01F до 8 шлейфов, в каждый из которых может быть подключено до 3 неадресных НО-извещателей или до 10 неадресных НЗ-извещателей.
Описание
Адресный модуль расширения на 8 входов. Предназначен для подключения к ППКиУ серии Vesta 01F до 8 шлейфов, в каждый из которых может быть подключено до 3 неадресных НО-извещателей или до 10 неадресных НЗ-извещателей.
Обновлённая версия SF-AMZ1-80-DIN и АМ-80 под требования СП 484.1311500.2020
Технические характеристики:
Обновлённая версия SF-AMZ1-80-DIN и АМ-80 под требования СП 484.1311500.2020
- Подключение до 8 шлейфов с извещателями
- Контроль подключенных линий на обрыв и КЗ
- Работа с ППКиУ серии Vesta 01F
- Электропитание от адресной линии "ША"
- Монтаж на DIN-рейку
Технические характеристики:
| Параметры | Значения | ||
|---|---|---|---|
| Количество входов: | 8 | ||
| Количество адресов, занимаемых в адресном пространстве прибора: | 8 | ||
| Количество извещателей, подключаемых к одному входу, не более: | С НО-контактами: 3, с НЗ-контактами: 10 | ||
| Импульсное напряжение на извещателе, не более: | 21 В | ||
| Импульсный ток через извещатель, не более: | 22 мА | ||
| Ток, потребляемый от адресно-аналогового шлейфа, не более: | 7 мА | ||
| Диапазон рабочих температур: | от -40 до +50 °С | ||
| Максимальная рабочая влажность: | 95% при 40 °С | ||
| Степень защиты оболочки: | IP40 | ||
| Габариты, не более: | 35 х 99 х 114 мм | ||
| Масса, не более: | 0,5 кг | ||
| Конструктивное исполнение: | Корпус на DIN-рейку ME35 PHOENIX CONTACT | ||
| Сечение зажимаемого провода: | 0,12–2,5 кв. мм | ||
| Средний срок службы, не менее: | 10 лет | ||
