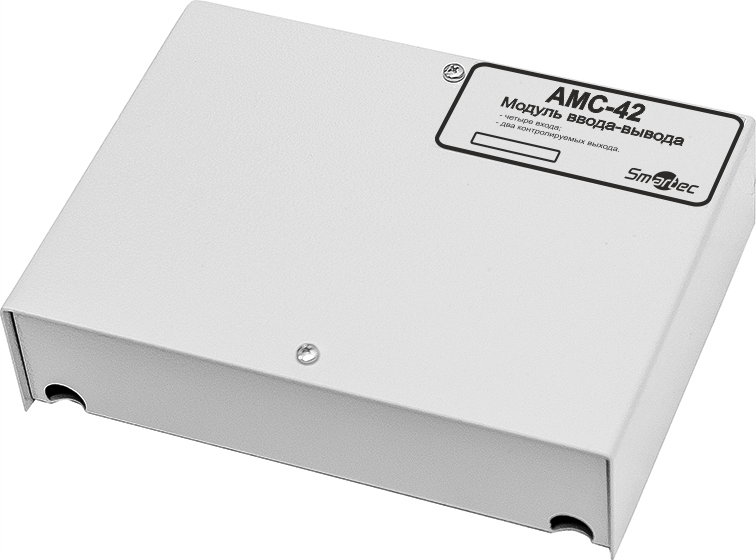

Адресный модуль управления на 4 входа и 2 выхода AMС-42
Адресный модуль управления AMC-42 используется в адресной линии «ША» для управления исполнительными устройствами противопожарной защиты (клапанами дымоудаления, огнезадерживающими клапанами, шкафами управления и т.д.), которые подключаются к двум его выходам.
Описание
Адресный модуль управления AMC-42 используется в адресной линии «ША» для управления исполнительными устройствами противопожарной защиты (клапанами дымоудаления, огнезадерживающими клапанами, шкафами управления и т.д.), которые подключаются к двум его выходам.
Технические характеристики:
- Управление КДУ, ОЗК, противопожарными шторами и т.д. (2 выхода)
- Коммутируемый выходной ток до 5 А
- Подключение до 4 шлейфов с НР- или НЗизвещателями (датчиками)
- Максимальное число НР-извещателей в шлейфе – 3
- Максимальное число НЗ-извещателей в шлейфе – 10
- Работа с ППКиУ серии Vesta-01F
- Контроль линий управления на обрыв, КЗ и пропадание питания
- Контроль линий, подключенных к входу, на обрыв и КЗ
- Электропитание от адресной линии «ША»
- Два исполнения для различных условий среды
- Встроенный изолятор КЗ
Технические характеристики:
| Параметры | Значения | ||
|---|---|---|---|
| Вариант исполнения: | AMC-42-IP30 | AMC-42-IP54 | |
| Количество подключаемых входных безадресных шлейфов (ШС): | 4 | ||
| Количество управляемых выходов: | 2 | ||
| Количество адресов, занимаемых в адресном пространстве прибора: | 6 | ||
| Количество извещателей (датчиков), подключаемых к одному входу, не более: | С НО-контактами: 3; с НЗ-контактами: 10 | ||
| Ток, потребляемый от адресной линии "ША", не более: | 7 мА | ||
| Импульсное напряжение на извещателе, не более: | 21 В | ||
| Импульсный ток через извещатель, не более: | 22 мА | ||
| Напряжение внешнего источника питания, не более: | 250 В переменного тока; 100 В постоянного тока | ||
| Максимальный ток, коммутируемый выходными контактами: | Переменный, при напряжении 250 В: 5 А; постоянный, при напряжении 30 В: 5 А | ||
| Диапазон рабочих температур: | от -10 до +50 °С | от -40 до +60 °С | |
| Максимальная рабочая влажность: | 95% при 40 °С | 97% при 40 °С | |
| Степень защиты оболочки: | IP30 | IP54 | |
| Габариты, не более: | 160 х 120 х 40 мм | 100 х 100 х 50 мм | |
| Масса, не более: | 0,5 кг | ||
| Конструктивное исполнение: | Металлический корпус | Пластиковый корпус | |
| Сечение зажимаемого провода: | 0,12–2,5 кв. мм | ||
| Средний срок службы, не менее: | 10 лет | ||
