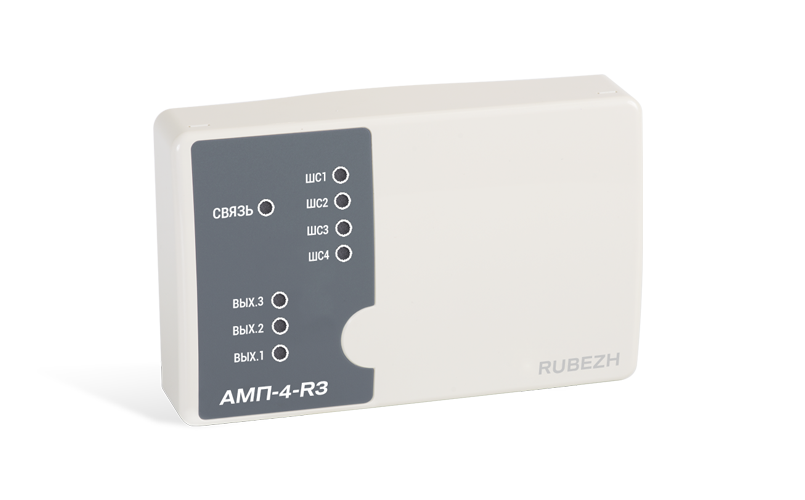

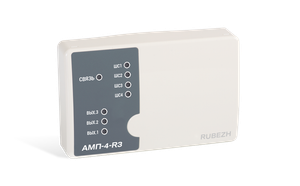

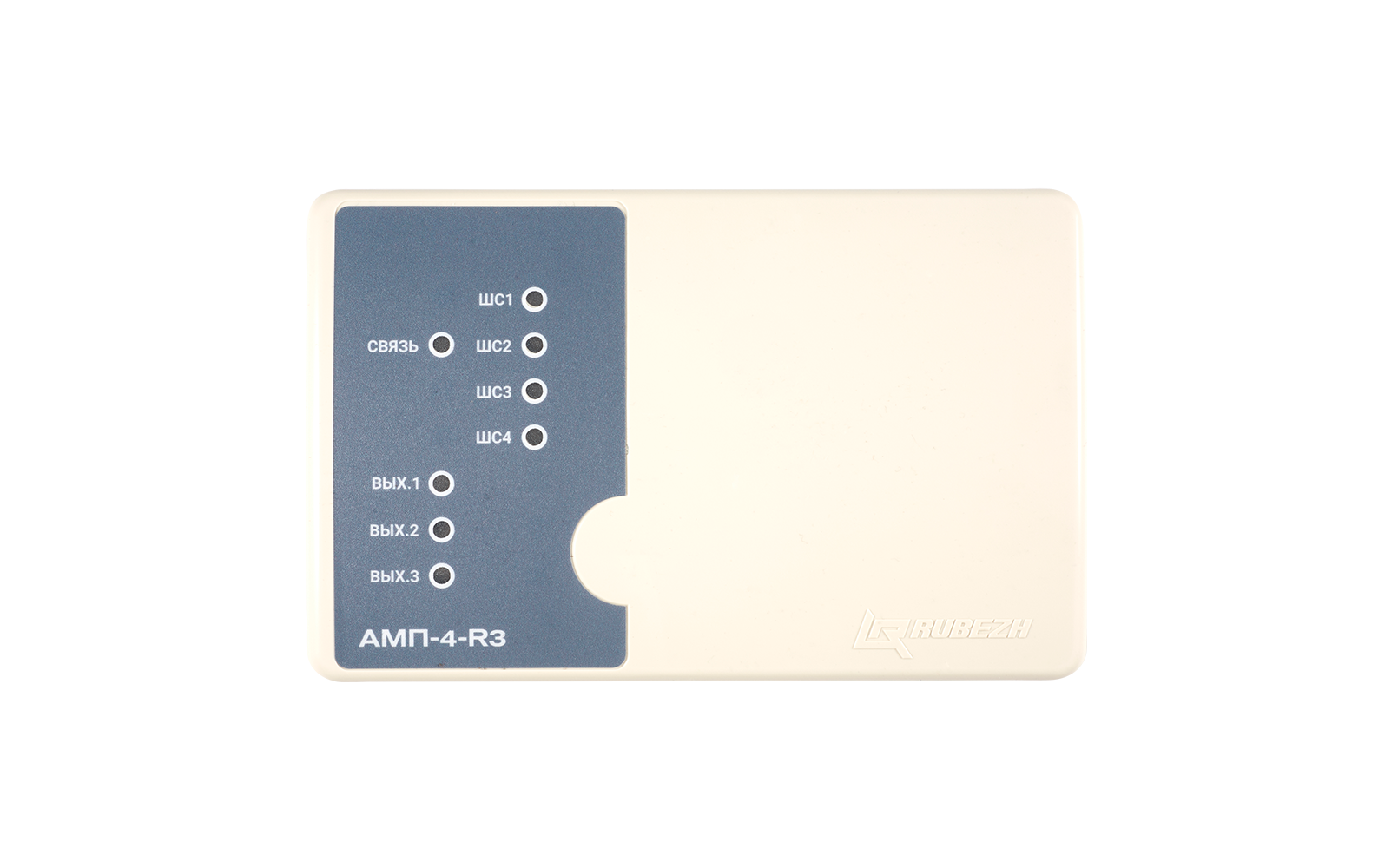

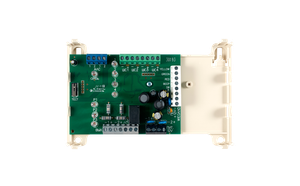

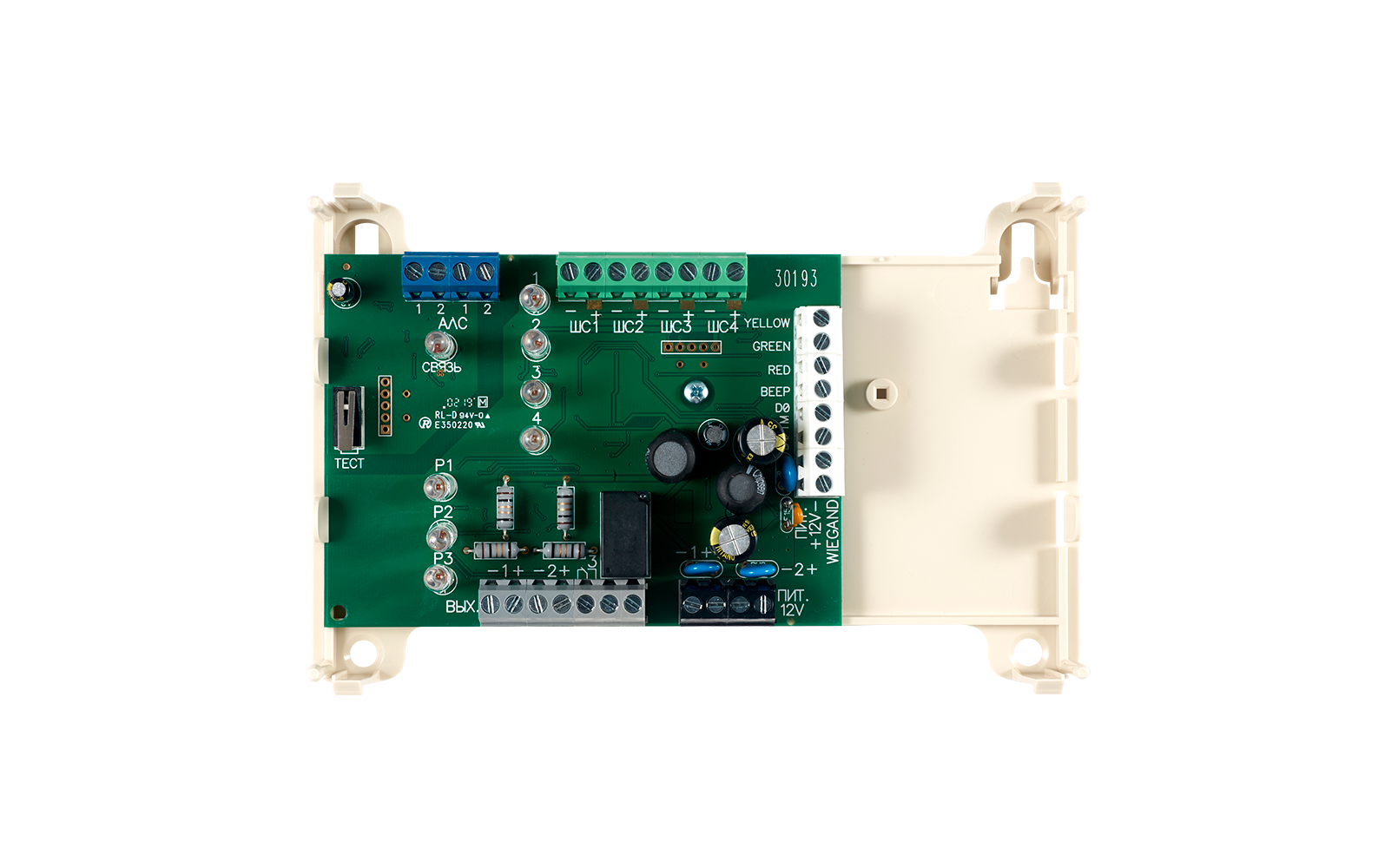

АМП-4-R3
Метка адресная пожарная АМП-4-R3 предназначена для подключения к адресной системе неадресных пожарных, охранных извещателей, считывателя Wiegand, управления оповещением, инженерными системами и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.
Описание
Метка адресная АМП-4-R3 обеспечивает:
- подключение неадресных охранных, тепловых, дымовых, ручных или линейных пожарных извещателей;
- защитный сброс шлейфа для исключения ложных сработок;
- контроль исправности шлейфов сигнализации и выходных линий управления ИУ на обрыв и короткое замыкание;
- управление устройствами оповещения - световыми табло и звуковыми оповещателями;
- различные режимы работы питающих выходов;
- снятие/постановка охранных зон с помощью считывателя Proximity-карт, работающим в формате Wiegand, или по командам с прибора «Рубеж-2ОП» прот. R3;
- управление внешними устройствами, например электромагнитным замком, с помощью перекидного реле «сухой контакт» по командам с прибора «Рубеж-2ОП» прот. R3.
В системе адресная метка представляет собой восемь отдельных логических устройства с соответствующим количеством занимаемых адресов:
- 4 шлейфа сигнализации;
- 2 выхода с контролем целостности цепи;
- 1 выход типа «сухой контакт»;
- 1 интерфейс Wiegand.

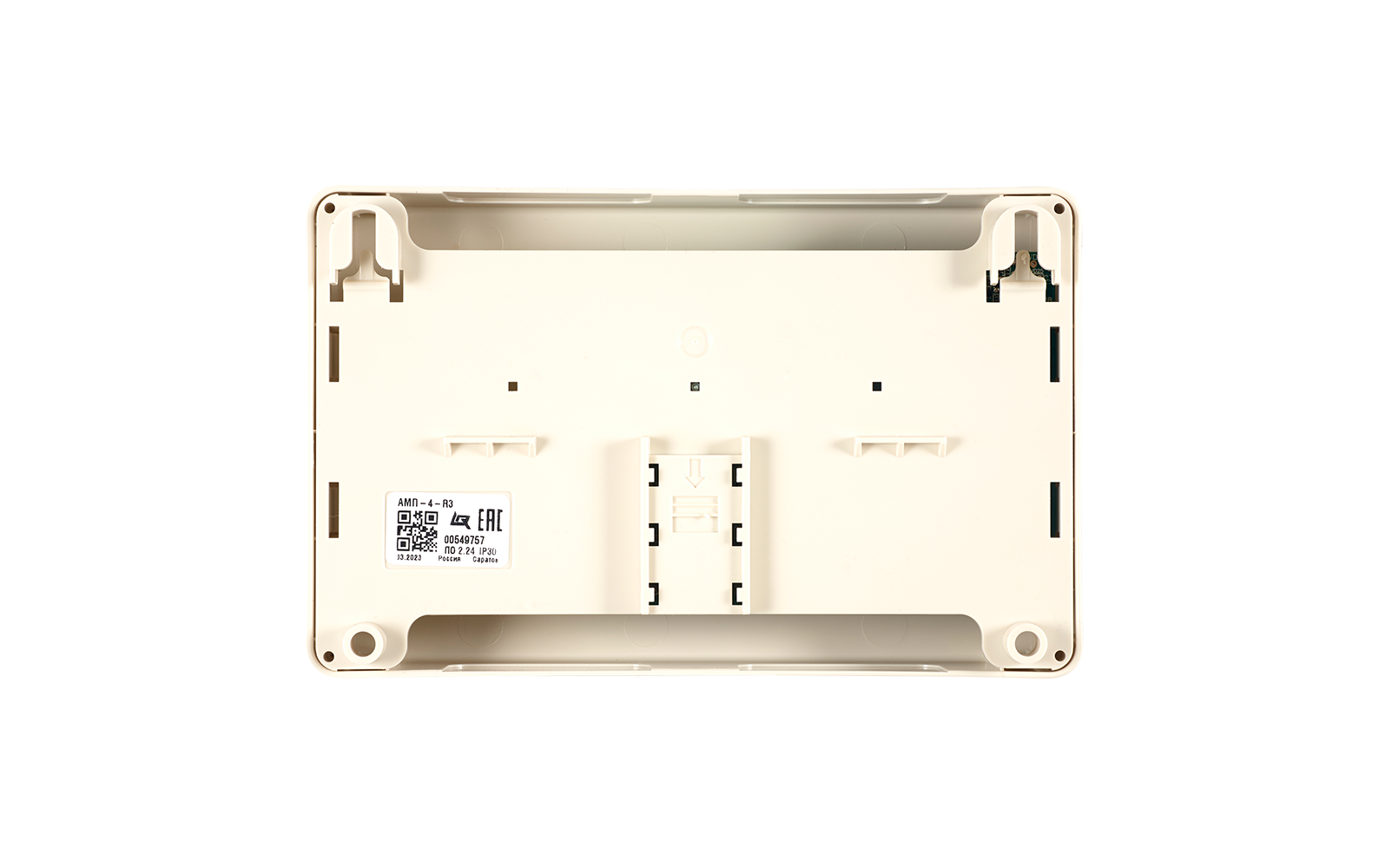

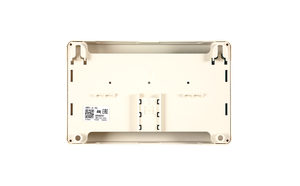

Адресная метка АМП-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки, установленной на основании изделия.
Типы шлейфов контроля тепловых и дымовых пожарных извещателей, охранных извещателей:
Пожарный тип 1 - дымовой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных дымовых извещателей, ручных извещателей, линейных извещателей. Адресная метка переходит в состояние «Пожар 1» при сработке одного извещателя в шлейфе (при включенной функции защитного сброса - при повторной сработке одного извещателя после защитного сброса). Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух дымовых извещателей или одного ручного извещателя.
Пожарный тип 3 - тепловой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных тепловых извещателей. Адресная метка переходит в состояние «Пожар 1» после срабатывания одного теплового извещателя, в состояние «Пожар 2» только при сработке двух тепловых извещателей.
Охранный тип 6 - охранный тип шлейфа для подключения охранных извещателей с выходом типа «сухой контакт», НЗ или НР. Адресная метка переходит в состояние «Тревога» при сработке любого одного извещателя, либо при обрыве или КЗ шлейфа, если шлейф находится на охране, либо вскрытии корпуса.
Технологический - технологический тип шлейфа для подключения устройств с выходом типа «сухой контакт», предназначенный для выдачи информационных (не тревожных) событий, таких как открытие двери, сработка инженерного оборудование и т.п. Адресная метка переходит в состояние «Сработка 1 датчика», «Сработка 2 датчика» или «Сработка двух датчиков» при сработке соответствующего количества контактов на шлейфе.
| Параметр | Значение |
|---|---|
| Напряжение питания, В | от 10,5 до 28,5 |
| Ток потребления от АЛС, мА, не более | 0.2 |
| Количество ШС (контролируемых шлейфов с извещателями) | 4 |
| Ток, коммутируемый электронными ключами, А, не более | 0.5 |
| Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, м, не более | 50 |
| Максимальный ток потребления от источника питания 12 В (без учёта выходов), мА | 275 |
| Максимальный ток потребления от источника питания 24 В (без учёта выходов), мА | 145 |
| Ток, коммутируемый контактами реле типа «сухой контакт» при напряжении до 30 В, А, не более | 3 |
| Ток, коммутируемый контактами реле типа «сухой контакт» при напряжении до 250 В, А, не более | 3 |
| Максимальное количество подключенных к каждому ШС извещателей | 30 |
| Степень защиты оболочки | IP30 |
| Масса, г, не более | 250 |
| Ширина, мм, не более | 170 |
| Высота, мм, не более | 108 |
| Глубина, мм, не более | 42 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
