DIN-AP3

Процессор автоматизации 3-Series с креплением на DIN-рейке

Описание

Crestron DIN-AP3 - это управляющая система 3-Series, предназначенная для установки на DIN-рейку. Система DIN-AP3 на основе модуля управления 3-Series может использоваться в качестве базовой системы любого современного дома или коммерческого здания со средствами сетевого управления, обеспечивая интеграцию различных технологий в рамках всего объекта и тем самым повышая комфорт, экологичность, продуктивность и удобство.

Монтаж на DIN-рейку

Процессор DIN-AP3 рассчитан на установку в стандартную DIN-рейку для монтажа в стенных монтажных шкафчиках (серии Crestron DIN-EN[1] или аналогичных) и настенных панелях. Установка на DIN-рейку представляет исключительно компактное и экономически эффективное модульное решение для создания комплексных систем автоматизации, включающих процессор DIN-AP3 и другие дополнительные устройства Crestron и сторонних производителей с креплением на DIN-рейке.

Системы управления 3-Series

Техническое оснащение современных коммерческих зданий и заказных домов гораздо богаче, чем в прежние времена, и все эти системы требуют объединения в сеть и качественно нового подхода к управлению. Платформа 3-Series на основе IP-протокола изначально была задумана как сетевое серверное устройство, позволяющее полноценно управлять всем - от освещения и аудиовидеооборудования до полного управления зданием.

3-Series - это стабильная, динамичная и безопасная платформа,поднимающая надежность и производительность системы на новые уровни. По сравнению с другими системами управления Crestron 3-Series обеспечивает явный рост вычислительной мощности и производительности благодаря увеличению объема памяти, высоконадежной организации сети и IP-управления, а также уникальной модульной программной архитектуре.

Модульная программная архитектура

DIN-AP3 обладает расширенными возможностями масштабирования и обеспечивает высокопроизводительную работу в многозадачном режиме в реальном времени, поддерживая одновременное выполнение нескольких приложений. Эта эксклюзивная модульная программная архитектура позволяет независимо разрабатывать и выполнять специфичные для конкретного устройства программы, обеспечивающие управление освещением, жалюзи, отоплением, вентиляцией, кондиционированием, безопасностью, аудио и видео и т. д., и дает возможность оптимизировать каждую программу и вносить изменения только в одну программу, не затрагивая систему в целом. Даже при расширении системы обрабатывающие ресурсы можно легко переключать между процессорами 3-Series без написания нового кода. Последним преимуществом является существенное упрощение модернизации при минимальном времени простоя как при внедрении изменений на месте, так и удаленно через сеть.

Надежное IP-управление через Ethernet

Системы 3-Series основаны на IP-технологии, а потому их сетевые возможности являются непревзойденными. Высокоскоростной интерфейс Ethernet позволяет интегрировать в систему устройства с IP-управлением и использовать систему DIN-AP3 в составе более крупной контролируемой сети управления. Независимо от того, работает ли система DIN-AP3 в конфиденциальной корпоративной локальной сети, в домашней сети или подключена к Интернету через кабельный модем, она обеспечивает надежное защищенное взаимодействие с поддерживающими IP сенсорными экранами, компьютерами, мобильными устройствами, видеодисплеями, медиасерверами, системами охраны, освещения, отопления, вентиляции и кондиционирования, а также с другим оборудованием, которое может быть размещено как локально, так и в любой точке земного шара.

Управляющие приложения и XPanel

Много лет назад компания Crestron разработала первую в мире систему управления на основе IP-технологии, открывшую широчайшие возможности для контроля и мониторинга интегрированных систем, а также для управления ими через локальную сеть, глобальную сеть или Интернет. В настоящее время решения Crestron обеспечивают еще больше способов управления окружающим миром. Они позволяют из любой точки мира управлять всеми системами в доме или офисе с помощью компьютера, смартфона или планшета.

Встроенная в каждую систему 3-Series Control System технология Crestron XPanel превращает любой ноутбук или настольный компьютер в виртуальный сенсорный экран Crestron. Управляющие приложения Crestron позволяют использовать функции сенсорного экрана Crestron на устройствах iPhone, iPad и Android, обеспечивая защищенный мониторинг всех систем жилого или коммерческого здания и управление ими с одного устройства, которое всегда под рукой.

Корпоративное ПО для управления Crestron Fusion

ПО Crestron Fusion представляет собой интегрированную платформу для создания действительно умных зданий, экономящих энергию, повышающих производительность труда и продлевающих срок службы ценного оборудования. Являясь частью полной управляемой сети компании, колледжа, конференц-центра или любого другого здания, система DIN-AP3 работает совместно с ПО удаленного управления активами Fusion RV, обеспечивая удаленное планирование, мониторинг и контроль помещений и технических средств из централизованной службы поддержки. ПО управления энергопотреблением Fusion EM позволяет организациям снизить потребление энергии благодаря отслеживанию использования в режиме реального времени и автоматизации управления освещением, жалюзи, отоплением, вентиляцией и кондиционированием.

Поддержка SNMP

Встроенная поддержка SNMP обеспечивает интеграцию со сторонним ПО управления ИТ-системами, позволяя сетевым администраторам использовать привычный для них формат управления системами Crestron в сети.

Функция астрономических часов

Система DIN-AP3 позволяет программировать планируемые события в соответствии с астрономическим временем. Благодаря этому для событий может быть задано конкретное время или же смещение относительно времени восхода или заката.

Cresnet

Cresnet - это надежное проводное сетевое решение для кнопочных панелей Crestron, элементов управления освещением, приводов жалюзи, термостатов, датчиков присутствия и других устройств, не нуждающихся в высокой скорости сети Ethernet. Шина Cresnet упрощает разводку и конфигурирование, обеспечивая двунаправленный обмен данными и 24-вольтовое питание постоянного тока для всех устройств через простой 4-жильный кабель. Для помощи в устранении неисправностей в системе DIN-AP3 предусмотрен патентуемый анализатор сети, который непрерывно контролирует целостность сети Cresnet на предмет обрыва проводов, падения производительности и других сбоев.< /p>

Процессор DIN-AP3 оборудован двумя запараллеленными ведущими портами Cresnet, способными поддерживать около 20 стандартных устройств. Для создания систем, содержащих более 20 устройств, можно воспользоваться распределительным концентратором Cresnet DIN-HUB[1]. Для централизованного подключения нескольких систем можно воспользоваться одним или несколькими блоками распределения Cresnet DIN-BLOCK[1]. Кроме того, для питания процессора DIN-AP3 и всех подключенных устройств Cresnet требуется по крайней мере один источник питания Cresnet DIN-PWS50[1].

Встроенные порты управления

Помимо порта Ethernet, модуль DIN-AP3 оснащен разнообразными портами управления для взаимодействия со сторонним оборудованием. Два двунаправленных COM-порта и четыре ИК-порта обеспечивают связь с системами охраны, с небольшими программными устройствами и с аудиовидеоустройствами. Четыре программируемых релейных порта позволяют управлять проекционными экранами, подъемниками, регуляторами мощности и другим активируемым замыканием контактов оборудованием. Восемь портов ввода-вывода Versiport обеспечивают интеграцию с датчиками мощности, детекторами движения, дверными переключателями, сигнализаторами и другими устройствами, формирующими сигнал замыканием изолированного контакта, низковольтной логической схемой или напряжением 0–10 В постоянного тока.

Модули освещения и автоматизации Crestron с креплением на DIN-рейке позволяют легко добавлять порты управления, а также блоки управления освещением и электроприводами.

BACnet/IP

Встроенная поддержка протокола обмена данными BACnet/IP обеспечивает прямую связь со сторонними системами управления зданием по сети Ethernet, упрощая интеграцию с системами управления отоплением, вентиляцией и кондиционированием, системами охраны, пожаротушения и жизнеобеспечения, системами обработки голоса и данных, системами управления освещением и жалюзи, а также другими системами. При использовании протокола BACnet/IP все системы работают независимо, но могут обмениваться данными на основе единой платформы для создания действительно умного здания[2].

Особенности

  • Система управления корпоративного класса
  • Модуль управления 3-Series - существенно быстрее и мощнее других систем управления
  • Уникальная модульная программная архитектура
  • Программируемые астрономические часы для планирования событий
  • Встроенные 256 МБ ОЗУ и 4 ГБ флэш-памяти
  • Гнездо для карт памяти
  • Стандартные проводные интерфейсы обмена данными Ethernet и Cresnet
  • XPanel с компьютером Smart Graphics и управлением через веб-интерфейс
  • Поддержка управления с помощью приложений для iPhone, iPad и Android
  • Поддержка корпоративного программного обеспечения для управления Crestron Fusion
  • Поддержка удаленного управления SNMP
  • Два COM-порта RS-232/422/485 с поддержкой программного и аппаратного квитирования
  • Порты ввода-вывода: 4 ИК/последовательных, 4 релейных и 8 портов Versiport
  • Встроенная поддержка BACnet/IP[2]
  • Настройка программы установки с помощью ПО Crestron Toolbox или веб-браузера
  • Среды программирования C# на основе символов и перетаскивания
  • Полная поддержка Юникода (многоязычная поддержка)
  • Повышенная пропускная способность и безопасность сети
  • Безопасный доступ с использованием полного управления пользователями/группами или интеграции с Active Directory
  • Аппаратная защита с использованием аутентификации 802.1X
  • Сетевые протоколы безопасности: TLS, SSL, SSH и SFTP
  • Шифрование, совместимое с FIPS 140-2
  • Веб-сервер IIS v.6.0
  • Поддержка IPv6
  • USB-порт компьютерной консоли на передней панели
  • Установка на DIN-рейку, ширина корпуса 9M

1 - Компоненты продаются отдельно.

2 - Требуется лицензия. DIN-AP3 поддерживает не более 500 объектов BACnet при исключительном использовании Фактические возможности зависят от общего размера и сложности программы.

Доступные модели

  • DIN-AP3: Процессор автоматизации 3-Series® с креплением на DIN-рейке

Доступные принадлежности

  • DIN-EN: корпуса для устройств с креплением на DIN-рейке
  • DIN-PWS50: источник питания Cresnet 50 Вт с креплением на DIN-рейке
  • DIN-PWS30-277: источник питания Cresnet 30 Вт с креплением на DIN-рейке, 277 В
  • DIN-BLOCK: блок распределения Cresnet с креплением на DIN-рейке
  • DIN-HUB: распределительный концентратор Cresnet с креплением на DIN-рейке
  • DIN-1DIM4: регулятор освещения с креплением на DIN-рейке, 1 цепь питания, 4 канала
  • DIN-1DIMU4: универсальный регулятор освещения с креплением на DIN-рейке, 1 цепь питания, 4 канала
  • DIN-4DIMFLV4: регулятор освещения для люминесцентных ламп с креплением на DIN-рейке, 0–10 В, 4 цепи питания, 4 канала
  • DIN-8SW8: высоковольтное реле с креплением на DIN-рейке, 8 цепей питания, 8 каналов
  • DIN-8SW8-I: высоковольтное реле с цифровыми входами с креплением на DIN-рейке
  • DIN-2MC2: блок управления электроприводом с креплением на DIN-рейке, 2 цепи питания, 2 канала
  • DIN-AO8: модуль аналогового выхода с креплением на DIN-рейке
  • DIN-IO8: модуль Versiport с креплением на DIN-рейке
  • DIN-DALI-2: двухканальный интерфейс DALI с креплением на DIN-рейке
  • CNSP-XX: пользовательский последовательный кабель
  • IRP2: зонд для ИК-излучателя с клеммным разъемом
  • Приложение Crestron: управляющее приложение для Apple iOS и Android XPanel:Crestron Control для компьютеров
  • myCrestron:динамическая служба DNS
  • Fusion EM: ПО управления энергопотреблением
  • Fusion RV: ПО удаленного управления активами
  • RoomView Express: ПО удаленной технической поддержки и управления ресурсами
  • SW-3SERIES-BACNET: поддержка BACnet/IP для 3-Series
  • CSP-LIR-USB: модуль обучения ИК-подсистемы

Характеристика

Наименование

DIN-AP3

Партномер

6506220

Модуль управленияCrestron® 3-Series® многопоточное/многофункциональное ядро с приоритетным прерыванием реального времени расширенная файловая система FAT с безопасными операциями (TexFAT)
поддержка до 10 одновременно выполняющихся программ
ПамятьDDR3 SDRAM: 256 МБ

Флэш-память: 4 ГБ

Карта памяти: поддержка карт SD и SDHC объемом до 32 ГБ
Обмен даннымиEthernet: 10/100 Мбит/с, автопереключение, автосогласование, автообнаружение, полный дуплекс и полудуплекс, стандартный стек TCP/IP, UDP/IP, CIP, DHCP, SSL, TLS, SSH, SFTP (защищенный протокол передачи файлов), совместимое с FIPS 140-2 шифрование, IEEE 802.1X, SNMP, BACnet™/IP[2], IPv4 или IPv6, аутентификация Active Directory, веб-сервер IIS v.6.0, почтовый SMTP-клиент

Cresnet®: режим ведущего Cresnet

USB: поддержка компьютерной консоли через порт USB 2.0 на передней панели RS-232/422/485:двустороннее управление устройствами и их мониторинг; поддерживаются порты RS-232, RS-422 и RS-485 со скоростью до 115,2 кбод/с и с программным или аппаратным квитированием

ИК/последовательный порт: одностороннее управление устройствами по инфракрасному каналу с частотой до 1,2 МГц или по последовательному каналу TTL/RS-232 (0–5 В) со скоростью до 115,2 кбод/с

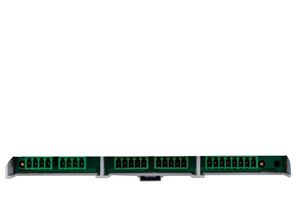

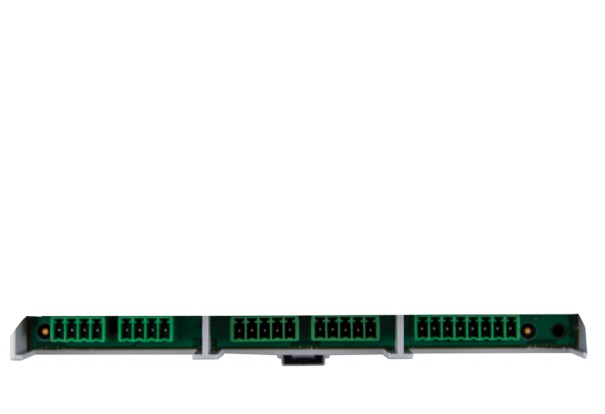

Разъемы и слоты расширенияI/O 1–8
(1) 9-контактная съемная клеммная колодка (3,5 мм);
включает (8) цифровых портов ввода-вывода Versiport или аналоговых входных портов (относительно земли);
Цифровой вход:номинал:0–24 В постоянного тока, входное сопротивление:20 кОм, логический порог > 3,125 В (низкий/0) и < 1,875 В (высокий/1);
цифровой выход:сигнал 250 мА от макс. 24 В постоянного тока, ограничивающие диоды для работы с реальными внешними нагрузками;
аналоговый вход:номинал:0–10 В постоянного тока, защита:максимум до 24 В постоянного тока, входное сопротивление:21 кОм при отключенном нагрузочном резисторе;
программируемый нагрузочный резистор 5 В, 2 кОм для каждого контакта Заземление:(1) разъем с невыпадающими винтами, клемма заземления корпуса

MEMORY
(1) гнездо для карт памяти SD;
возможность расширения памяти одной картой SD или SDHC объемом до 32 ГБ

RELAYS 1–4
(1) 8-контактная съемная клеммная колодка (3,5 мм), включающая (4) изолированных реле с нормально разомкнутыми контактами;
номинал:1 А, 30 В переменного или постоянного тока;
гашение искры на контактах на основе металлооксидных варисторов

COMPUTER
(1) USB-розетка типа B;
порт USB 2.0 для компьютерной консоли (в комплекте кабель длиной 1,8 м); только для настройки

NET
(2) 4-контактные съемные клеммные колодки (3,5 мм), запараллеленные; ведущий порт Cresnet и разъем питания 24 В постоянного тока

COM 1–2
(2) 5-контактные съемные клеммные колодки (3,5 мм); двунаправленные порты RS-232/422/485;
скорость передачи данных до 115,2 кбод; поддержка аппаратного и программного квитирования

IR/SERIAL 1–4
(1) 8-контактная съемная клеммная колодка (3,5 мм), включающая (4) ИК/последовательных выходных порта;
ИК-выход до 1,2 МГц;
односторонний последовательный порт TTL/RS-232 (0–5 В) со скоростью до 115,2 кбод/с

LAN
(1) 8-контактный разъем RJ-45;
порт Ethernet 10Base-T/100Base-TX

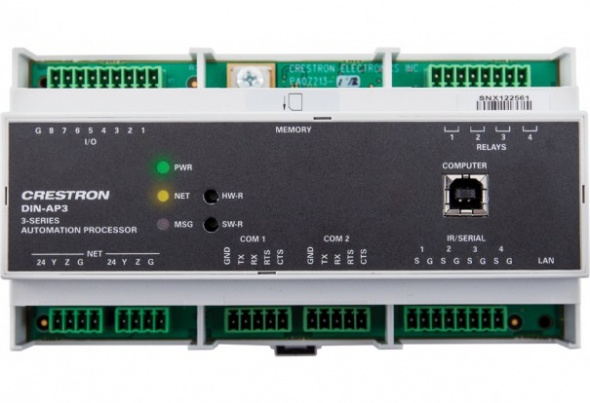

Элементы управления и индикаторыPWR: (1) двухцветный зеленый/янтарный светодиодный индикатор, горит при подаче рабочего питания по сети Cresnet или от источника питания, горит янтарным при загрузке и зеленым во время работы

NET: (1) янтарный светодиодный индикатор; горит при обмене данными с системой Cresnet

MSG: (1) красный светодиодный индикатор, загорается после создания процессором сообщения об ошибке

HW-R: (1) миниатюрная кнопка в углублении для аппаратного сброса

SW-R: (1) миниатюрная кнопка в углублении для программного сброса

LAN: (2) светодиодных индикатора, зеленый указывает на состояние подключения Ethernet, а янтарный указывает на активность Ethernet
Требования к электропитаниюЭнергопотребление в сети Cresnet: 8 Вт (0,33 А, 24 В постоянного тока)
Окружающие условияТемпература: 0–40 °C

Влажность: 10–90 % (относительная, без конденсации)

Тепловыделение: 26 БТЕ/ч
ИсполнениеСветло-серый поликарбонатный корпус с подкладкой из поликарбоната для шильдиков, стандарт горючести UL94 V-0, установка на DIN-рейке EN 60715 35 мм, форм-фактор DIN 43880 для корпусов с окнами на передней панели 45 мм, занимает 9 мест для DIN-модулей (162 мм)

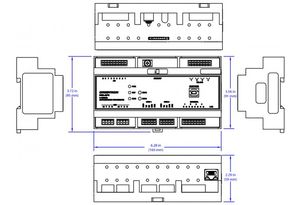

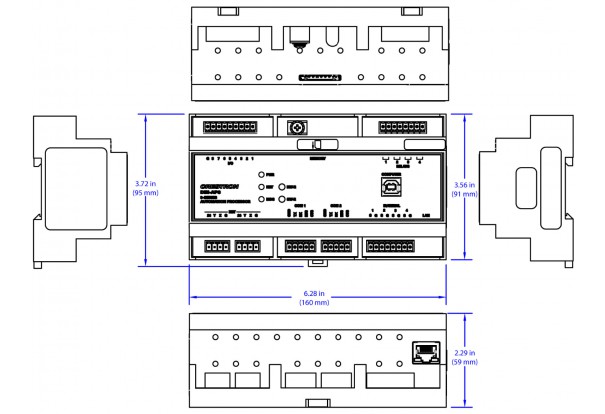

ГабаритыВысота: 95 мм

Ширина: 160 мм

Глубина: 59 мм
Масса277 г
