• Приемник DigitalMedia 8G Single-Mode Fiber, масштабатор высокой четкости, усилитель звука и контроллер дисплея
• Соединяется с коммутатором или передатчиком DM одним волокном одномодового оптического кабеля  ^[1]
• Поддерживает дальность до 12 километров при использовании кабеля CresFiber 8G SM или стороннего одномодового оптоволокна G.652.D ^[1]
• Содержит один HDMI или DVI выход на дисплей ^[2]
• Поддерживает любое видео разрешение от NTSC 480i и PAL 576i, до HD 1080p60 с Deep Color
• Поддерживает любое компьютерное разрешение от VGA до UXGA/WUXGA
• Масштабирует входной видео сигнал для соответствия нативному разрешению видео дисплея или компьютерного монитора до 1080p или WUXGA
• Осуществляет интеллектуальное преобразование частоты кадров
• Содержит зависимое от информационного содержимого шумоподавление
• Допускает зависимое от движения преобразование чересстрочной развертки в прогрессивную и наоборот
• Позволяет регулировать вылет изображения в большую и меньшую сторону до 7,5%
• Осуществляет автоматическое преобразование 3D в 2D ^[3]
• Автоматически пропускает 3D изображение на 3D мониторы без масштабирования ^[3]
• Поддерживает регулировку под правый/левый глаз для 3D с двумя проекторами ^[3]
• Настройки масштабатора включают поддержку для видеостены 2х2, 3х2, 3х3, 4х3, 4х4 ^[7]
• Поддерживает Dolby TrueHD, DTS-HD и некомпрессированный линейный РСМ звук 7.1
• Содержит линейный выход аналогового стерео звука с регулировкой уровня ^[5]
• Допускает извлечение 2 канального стерео звукового сигнала ^[5]
• Имеет встроенный усилитель стерео звука 30 Вт ^[5]
• HDCP совместимый
• Предоставляет подключение к ЛВС
• Допускает управление оборудованием посредством CEC, ИК, RS-232 или ЛВС
• Содержит два релейных управляющих порта и два входных контактных порта
• Допускает удлинение USB HID сигналов для местной клавиатуры/мышки
• Совместим с Удлинителем USB по ЛВС ^[6] от Crestron
• Легко и просто устанавливается и диагностируется
• Тонкий дизайн позволяет закреплять на 2 постовом американском, английском или европейском подрозетнике
• Оснащен монтажным кронштейном с крепежом для блока питания
• Универсальный блок питания входит в комплект

DM-RMC-200-S2 является модифицированным однокоробочным решением интерфейса для одного дисплея в составе законченной системы Crestron DigitalMedia. Он работает как приемник DM 8G Single-Mode Fiber, видео масштабатор, усилитель звука и интерфейс управления, предоставляя один HDMI вместе с усиленным и линейным аналоговым звуковым выходом, а так же USB HID, ЛВС и различные порты управления. Встроенное масштабирование позволяет воспроизводить подключенному дисплею любое разрешение до 1080р и WUXGA. Благодаря компактному, тонкому дизайну, DM-RMC-200-S2 можно скрыто разместить за плоскопанельным дисплеем или над потолочным проектором. Он подключается к головному устройству или источнику одним волокном одномодового оптического кабеля ^[1].

DigitalMedia 8G+

Являясь лидером в технологиях HDMI и систем управления, Crestron создал DigitalMedia (DM) в качестве первой полной системы распределения АВ с целью поднять HDMI на более высокий уровень. DigitalMedia допускает распределение практически любого сочетания HDMI и других источников по дому, офису, школе или практически по любому предприятию. Последнее поколение DM носит название DigitalMedia 8G (DM 8G). Спроектированная для сверх высокой полосы пропускания и невероятной масштабируемости, DM 8G предлагает истинно однокабельный транспорт для перемещения без потерь видео и звука высокой четкости, ЛВС и сигналов управления через кабель витой пары или оптоволокно.

DM 8G Single-Mode Fiber использует одномодовое оптоволокно для передачи сигналов на большие расстояния на территории университета, комплекса или города. DM 8G Single-Mode Fiber поддерживает некомпрессированные видео сигналы Full HD 1080p с 3D, Deep Color и HDCP, так же как и компьютерные сигналы до WUXGA. Звуковые возможности включают поддержку форматов звука высокой четкости 7.1, как например Dolby TrueHD и DTS-HD Master Audio, а так же некомпрессированный линейный PCM. Все сигналы передаются по одному волокну одномодового оптического кабеля, поддерживая дистанции до 12 километров при использовании CresFiber 8G SM или стороннего одномодового оптического кабеля G.652.D ^[1].

Интерфейс мультимедиа дисплея

Один HDMI порт для вывода цифрового АВ служит на DM-RMC-200-S2 для подключения дисплея или другого АВ оборудования. Выход HDMI так же поддерживает сигналы DVI при использовании соответствующего переходника или интерфейсного кабеля.^[2]

Одно волокно оптического кабеля соединяет DM-RMC-200-S2 с коммутатором или передатчиком DM, передавая сигналы видео, звука, управления, локальной сети через простое оптическое соединение LC.^[1] Несколько DM-RMC-200-S2 могут быть использованы для обслуживания нескольких дисплеев в многозонной распределенной системе и принимать сигнал от централизованного DM-MD коммутатора. Или единственный DM-RMC-200-S2 может получать сигнал от DM 8G SM Fiber передатчика, являясь простым решением по удлинению компьютерного или АВ сигнала для одного дисплея.

Масштабатор высокой четкости

С приходом распределенного масштабатора, DigitalMedia предлагает невероятно гибкое и дружественное решение по маршрутизации сигнала с нескольких совершенно отличных источников на множество разнообразных дисплеев.Размещая независимый высококачественный масштабатор у каждого дисплея, DM гарантирует оптимальное изображение на каждом экране, вне зависимости от выбранного источника. Распределенное масштабирование позволяет отображать компьютерные источники высокого разрешения на любом дисплее в здании. Оно так же позволяет просматривать 3D источник высокой четкости на 2D дисплеях с низким разрешением без ухудшения оригинального сигнала, позволяя использовать Full HD 1080p 3D сигнал от вашего кинотеатра для дисплеев с меньшим разрешением в других помещениях.

DM-RMC-200-S2 принимает любой видео источник от стандартного NTSC 480i до Full HD 1080p60, а так же компьютерные источники от VGA до UXGA/WUXGA и великолепно их масштабирует до нативного разрешения вашего видео дисплея. Поддерживается множество стандартных выходных разрешений для практически любого популярного плоскопанельного дисплея, проектора или компьютерного монитора. Интеллектуальное преобразование частоты кадров позволяет поддерживать источники с форматами 24р и PAL, а преобразование 3D в 2D позволяет отправлять 3D информационное содержимое одновременно на различные 3D и 2D дисплеи ^[3]. Настройка и работа с масштабатором упрощается благодаря автоматическому использованию EDID дисплеев ^[4].

Поддержка двухпроекторного 3D

Для упрощения настройки двухпроекторного 3D можно использовать пару DM-RMC-200-S2, управляя отображением части 3D изображения для левого глаза для одного проектора, а для правого глаза для другого. Это достигается благодаря режиму преобразования 3D в 2D в масштабаторе, позволяя применять масштабирование для 3D ^[3].

Подготовка сигнала для видеостены

DM-RMC-200-S2 имеет еще один фокус в рукаве, позволяя увеличивать изображение и компенсировать рамку в выходном сигнале, что позволяет отобразить часть исходной картинки. Благодаря этой способности, несколько устройств можно объединить для создания видеостены из максимум 16 отдельных дисплеев. Поддерживаются варианты 2х2, 3х2, 3х3, 4х3, 4х4,а каждый дисплей требует отдельного DM-RMC-200-S2 и еще DM коммутатор с достаточным количеством выходов DM 8G Single-Mode Fiber.

Извлечение звука

DM-RMC-200-S2 оснащен выходом аналогового звукового сигнала, позволяя извлекать сигналы стерео звука из цифрового потока и отправлять их на пару громкоговорителей или местную звуковую систему. Выходной уровень регулируется системой управления через кнопочную или сенсорную панель, беспроводной пульт или мобильное устройство ^[5].

Встроенный усилитель звука

Встроенный 30 ваттный усилитель стерео звука позволяет подключать к DM-RMC-200-S2 пару громкоговорителей, без необходимости использовать отдельный усилитель мощности ^[5].

Подключение к ЛВС

Вместе с АВ высокой четкости и управлением, DigitalMedia так же содержит высокоскоростной Ethernet для полной передачи сигналов. DM-RMC-200-S2 оснащен портом 10/100 Ethernet, предоставляя местному сетевому оборудованию удобное подключение к ЛВС.

Удлинитель USB сигналов

DigitalMedia позволяет маршрутизировать USB вместе с видео и звуком. USB HID совместимая клавиатура или мышка может быть подключена прямо к DM-RMC-200-S2 и использоваться для управления компьютером или медиасервером, расположенным в центральной стойке с оборудованием или любом другом месте. Crestron предлагает Модули Удлинения USB по ЛВС (USB-EXT-DM)^[6], которые можно добавить для поддержки большего количества оборудования практически любого типа.

Встроенное управление оборудованием

Основная задача системы управления Crestron, это предоставление абсолютно точного управления, незаметного для пользователя. DM-RMC-200-S2 содержит встроенные порты RS-232, ИК и ЛВС, предоставляя программное управление подключенным дисплеем. Он так же предлагает альтернативу этим общепринятым методам управления путем вложения в сигнал HDMI сигнала управления устройствами по протоколу CEC (Consumer Electronics Control — управление пользовательскими электронными устройствами). Благодаря связи с системой управления, DM-RMC-200-S2 является шлюзом для управления дисплеем прямо через HDMI подключение, потенциально устраняя необходимость в использовании каких-либо выделенных кабелей управления и ИК-передатчиков.

Два низковольтных релейных порта DM-RMC-200-S2 так же служат для управления экраном или лифтом проектора. В дополнение к этому, присутствует два дискретных входных порта для подключения датчика присутствия, датчика мощности или контактной группы для расширенной автоматизации и мониторинга.

Низкопрофильный монтаж

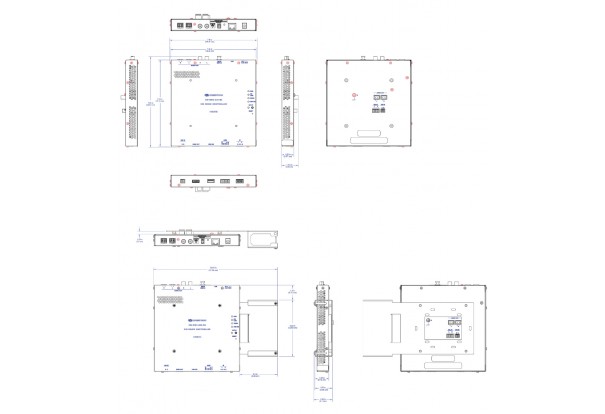

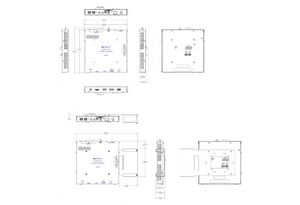

Благодаря тонкому дизайну, DM-RMC-200-S2 удобно монтировать за плоскопанельным дисплеем или над потолочным проектором. Он крепится к стандартному 2-постовому американскому, европейскому или английскому подрозетнику, используя входящий в комплект кронштейн. На кронштейне так же есть место для для внешнего блока питания, что позволяет добиться аккуратного внешнего вида и выступает от поверхности крепления всего на 41 мм.

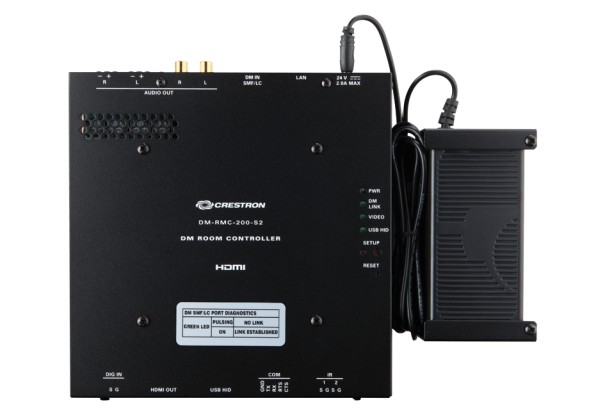

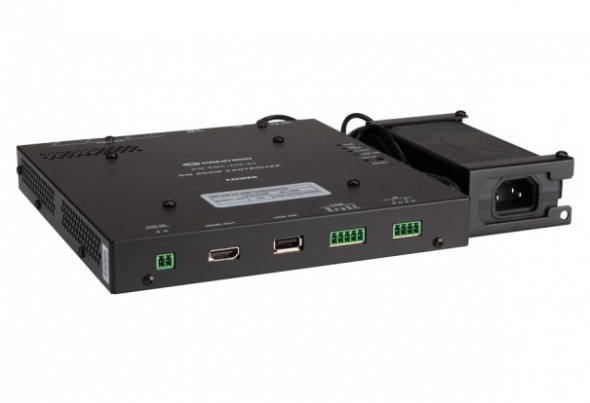

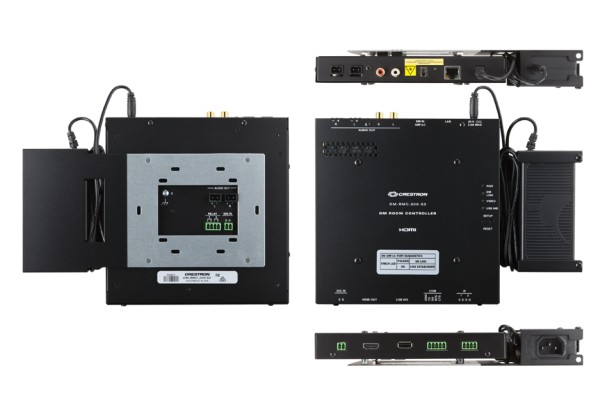

Все подключения расположены сверху, снизу и сзади аппарата. Дизайн кронштейна позволяет при необходимости выводить из подрозетника провода диаметром до 6 мм. Несколько индикаторов служат для облегчения настройки и поиска неисправностей.

1 - Максимальная длина подключения DigitalMedia 8G Single-Mode Fiber (DM 8G SM Fiber) составляет 12 километров при использовании одномодового оптического кабеля Подробные инструкции по компоновке систем см. в Руководстве по компоновке систем Crestron DigitalMedia (документ № 4546). Все провода и кабели приобретаются отдельно.

2 - Для подключения DVI к выходу HDMI необходим соответствующий адаптер или интерфейсный кабель. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.

3 - Автоматически пропускает 3D видео сигнал если дисплей его поддерживает (переключается в прямое пропускание входного сигнала без масштабирования). Осуществляет автоматическое преобразование 3D в 2D (без масштабирования) если дисплей не поддерживает 3D. 3D с масштабированием доступно только при использовании двух DM-RMC-200-S2, настроенных для работы с двухпроекторным 3D.

4 - EDID – это данные содержащиеся в HDMI, DVI или VGA сигнале, которые позволяют дисплею сообщать источнику поддерживаемые им разрешения и форматы, что позволяет источнику автоматически настроится для передачи наилучшего сигнала, подходящего для обоих.

5 - Выход аналогового стерео звука активен только при поступлении на DM-RMC-200-S2 2 канального стерео сигнала.

6 - Модули Удлинения USB по ЛВС USB-EXT-DM приобретаются отдельно. Ознакомьтесь с параметрами USB-EXT-DM для получения более полной информации.

7 - Работа с видеостеной требует отдельного DM-RMC-200-S2 для каждого дисплея.

8 - С или без сокращения времени обратного хода луча.

9 - Только с сокращенным временем обратного хода луча.
