FOX 3G I/O 88 SM P
Плата входов/выходов 8x8 - одномодовая, защита от патологических сигналов
Описание
![]() | Внимание! Плата входов/выходов 8х8 FOX 3G I/O 88 SM P снимается с производства в 2024 году. Оборудование на замену предлагается в разделе "Системы AV-коммутации Extron". |
Основные характеристики
- Плата ввода/вывода многоформатного SDI для матричных коммутаторов серии FOX
- Поддержка сигналов многоформатного SDI до 2,97 Гбит/с
- Устойчивость к патологическим сочетаниям данных в сигналах SDI и HD-SDI
- Пропускает эмбедированный аудио сигнал, вспомогательные идентификаторы и метаданные, а также цифровые видео сигналы SD/HD-SDTI
- Возможность «горячей» замены
- Входы и выходы с раздельной буферизацией
![4kuhd 4kuhd](/img/products//desc/fox-3g-io-88-sm-p-desc-2.gif)
![true-4k-spec true-4k-spec](/img/products//desc/fox-3g-io-88-sm-p-desc-3.gif)
![JITC JITC](/img/products//desc/fox-3g-io-88-sm-p-desc-4.gif)
![--- ---](/img/products//desc/fox-3g-io-88-sm-p-desc-5.jpg)
Обзор:
Плата Extron FOX 3G I/O SM доступна как опция для модульных оптоволоконных матричных коммутаторов серии FOX и обеспечивает передачу и распространение оптоволоконных сигналов многоформатного SDI, включая сигналы с патологическим сочетанием данных, по одномодовому оптоволоконному кабелю. Плата представлена в конфигурациях 8x8 или 16x16 для коммутации и распространения сигналов многоформатного SDI до 2,97 ГБайт/с включая SDI, HD-SDI и 3G-SDI. При установке этой платы матричные коммутаторы FOX могут работать в конфигурации специализированного матричного коммутатора многоформатного SDI или комплекса для матричной коммутации многоформатного SDI и оптоволокна.
Плата FOX 3G I/O SM P совместима со стандартами цифрового видео SMPTE 259M, 292M, 424M, RP 178 и RP 198 для устойчивости к патологическим сочетаниям данных в сигналах, а также ITU.
Коммутатор FOX Matrix 14400 можно наполнить платой 16x16 FOX 3G I/O SM P, а модели FOX Matrix 7200 и FOX Matrix 3200 принимают плату в конфигурации 8x8.
Технические характеристики
- Плата ввода/вывода многоформатного SDI для матричных коммутаторов серии FOX
- Поддержка сигналов многоформатного SDI до 2,97 Гбит/с
- Устойчивость к патологическим сочетаниям данных в сигналах SDI и HD-SDI
- Пропускает эмбедированный аудио сигнал, вспомогательные идентификаторы и метаданные, а также цифровые видео сигналы SD/HD-SDTI
- Возможность «горячей» замены
- Входы и выходы с раздельной буферизацией
- Светодиодные индикаторы для устранения неполадок и мониторинга в реальном времени
- Сертификация JITC — Сертификация JITC успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
![--- ---](/img/products//desc/fox-3g-io-88-sm-p-desc-7.jpg)
Схема AV-системы
![--- ---](/img/products//desc/fox-3g-io-88-sm-p-desc-8.jpg)

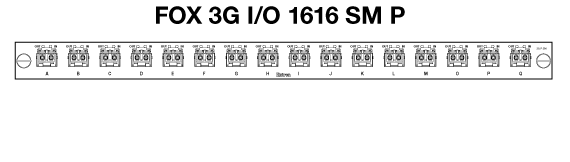

Чертеж
![FOX 3G I/O 1616 SM P Чертеж FOX 3G I/O 1616 SM P Чертеж](/img/products//desc/fox-3g-io-88-sm-p-desc-9.gif)
Партномеры
Модель | Описание версии | Партномер |
---|---|---|
FOX 3G I/O 1616 SM P | Плата входов/выходов 16x16, одномодовая, защита от патолог. сигналов | 70-965-01 |
FOX 3G I/O 88 SM P | Плата входов/выходов 8x8 - одномодовая, защита от патолог. сигналов | 70-965-02 |
Характеристика
Наименование | FOX 3G I/O 88 SM P |
Партномер | 70-965-02 |
