FPC 6000
Контроллер на передней панели для FOX Matrix 320x и FOX Matrix 14400
Описание
Основные характеристики
- Разработан для использования с FOX Matrix 320x и FOX Matrix 14400 от Extron
- Интуитивный интерфейс управления на основе меню с цветным 15-дюймовым сенсорным экраном
- Обеспечивает удалённый мониторинг всех функций настройки и контроля, а также доступ к ним и управление
- Ethernet-подключение для управления матричной системой из одной или нескольких точек в рамках локальной сети
- Управление несколькими матрицами
- Глобальные предустановки

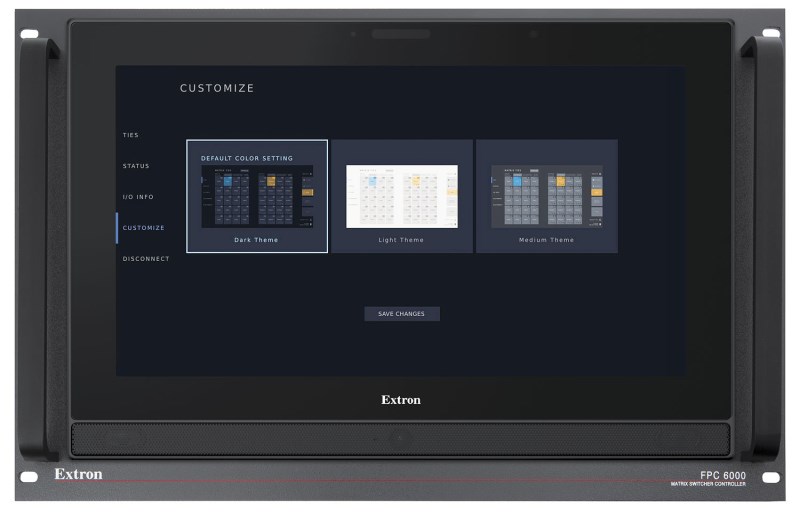

Контроллер FPC 6000 на передней панели разработан для использования с более крупными матричными системами Extron, в том числе с коммутаторами Extron FOX® Matrix 320x и FOX Matrix 14400. FPC 6000 также поддерживает крупномасштабные матричные коммутаторы Extron Matrix 1K с конфигурацией до 1000x1000 и больше. Контроллер предлагает интуитивный интерфейс управления с сенсорным экраном 15 дюймов и простыми, понятными меню, что позволяет пользователю с любым уровнем технической подготовки управлять, проводить мониторинг, использовать и настраивать функции коммутации, мониторинга и диагностики через локальную сеть. Более двух контроллеров можно подключить к сети для управления коммутатором из нескольких точек. FPC 6000 разработан в панели высотой 7U, которую можно установить в аппаратную стойку или консоль управления.
Технические характеристики
- Разработан для использования с FOX Matrix 320x и FOX Matrix 14400 от Extron
- Интуитивный интерфейс управления на основе меню с цветным 15-дюймовым сенсорным экраном
- Обеспечивает удалённый мониторинг всех функций настройки и контроля, а также доступ к ним и управление
- Ethernet-подключение для управления матричной системой из одной или нескольких точек в рамках локальной сети
- Управление несколькими матрицами — контроллер может сохранять до шести IP-адресов для управления несколькими матричными системами
- Глобальные предустановки — 32 часто используемые конфигурации входов/выходов могут быть сохранены и восстановлены с контроллера. Эта функция позволяет сократить время в будущем при выборе сохранённых в памяти конфигураций входов/выходов.
- Виртуальные «комнаты» раздельной коммутации (Rooming) — возможность создать до 10 «комнат» с общим количеством пресетов до 100 для большей гибкости использования и управления при маршрутизации сигналов.
- Панель высотой 7U для стойки также можно установить в консоль управления
- В комплекте инжектор питания PI 140 — сенсорная панель получает питание и данные по одному кабелю Ethernet, устраняя необходимость в локальном блоке питания.
- Внешний блок питания Extron Everlast™ доступен в качестве опции, партномер 70‑769‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
- На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты

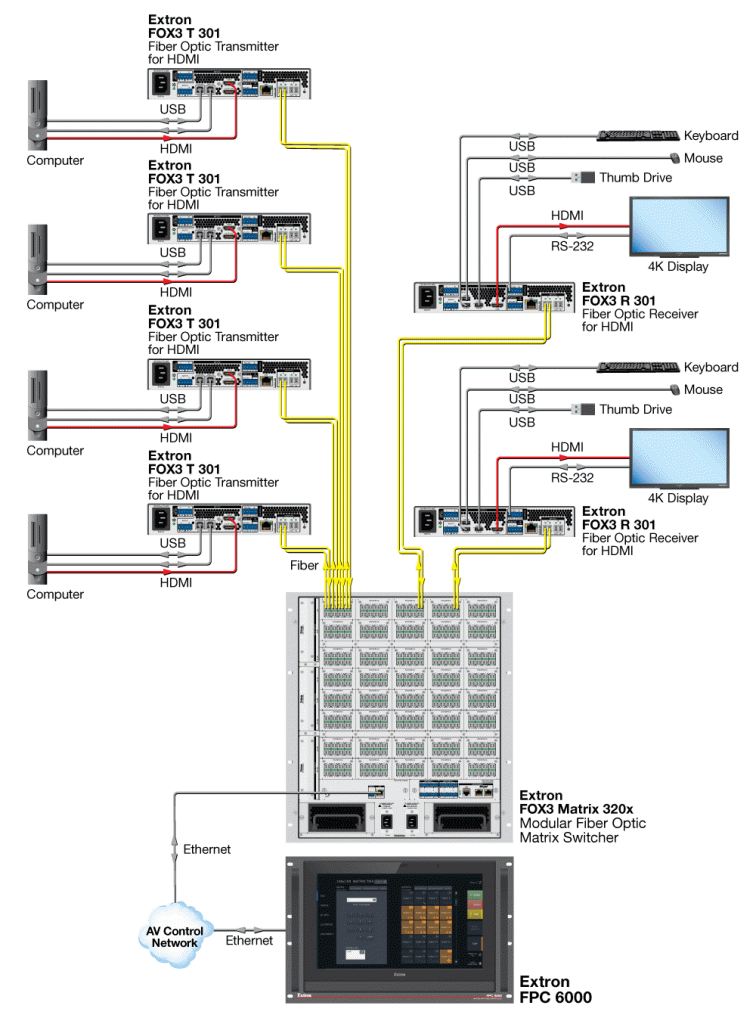

Схема AV-системы

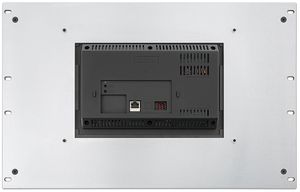

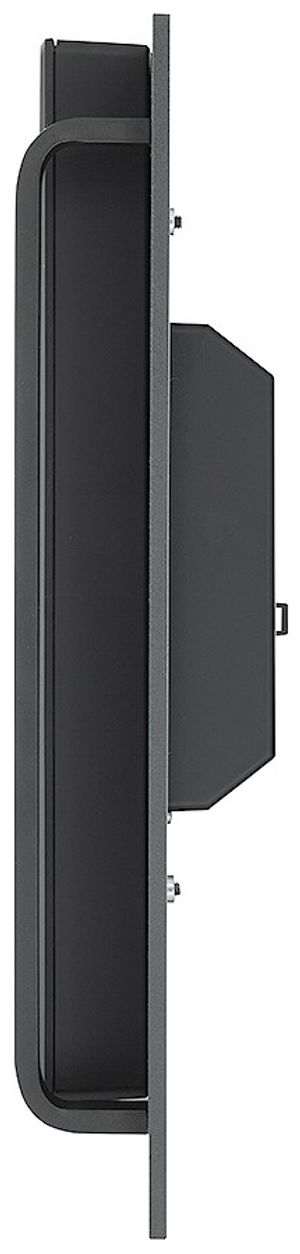

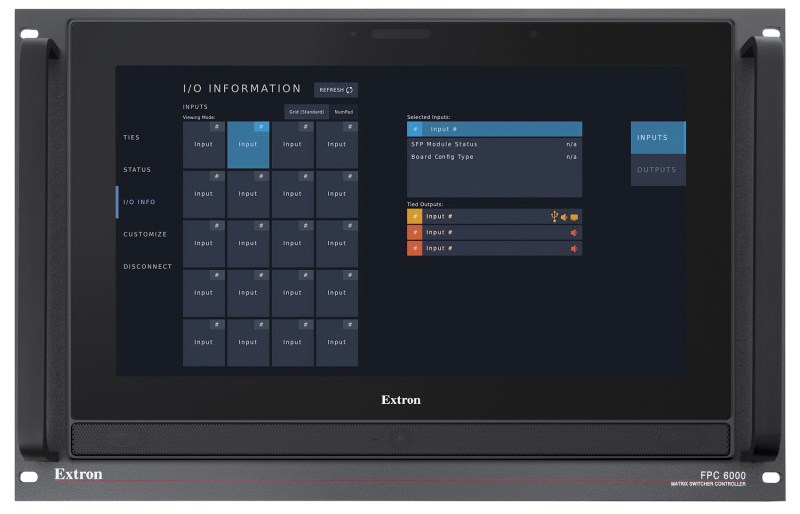

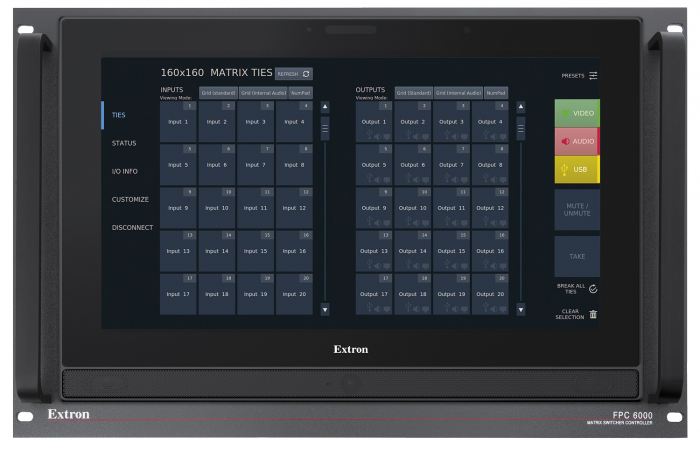

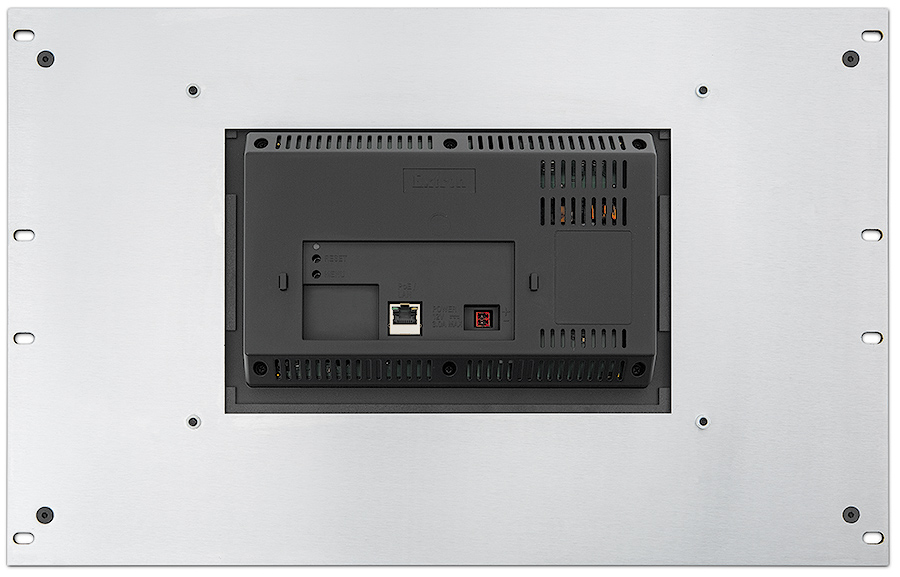

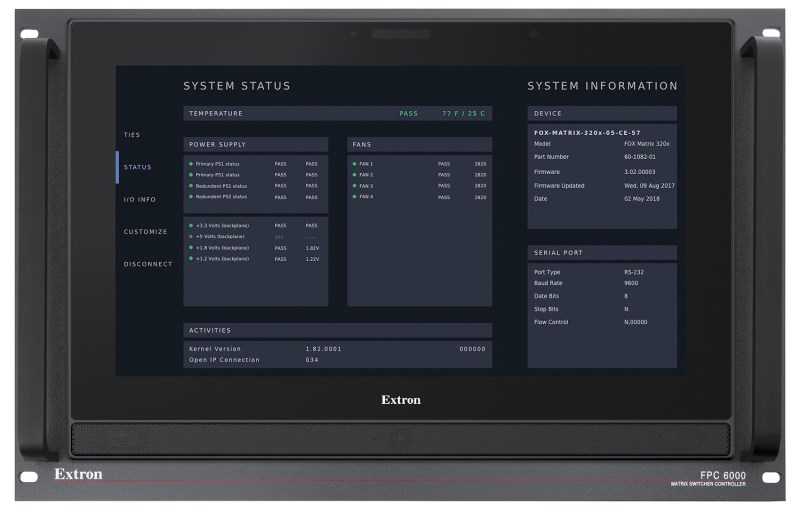

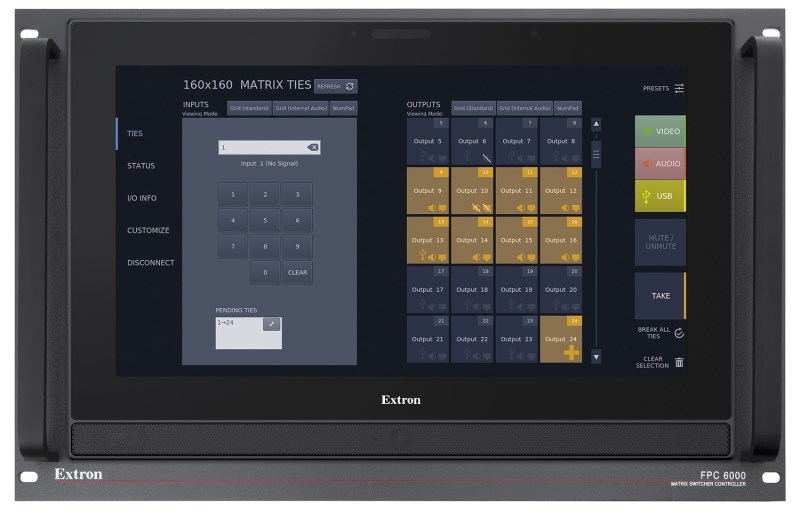

Виды
Характеристика
| Наименование | FPC 6000 |
| Партномер | 60-1706-01 |
| Дисплей | |
| Тип экрана | Цветной TFT-дисплей с активной матрицей |
| Размер | 15,6 дюйма (39,5 см) по диагонали |
| Разрешение | 1366x768 |
| Плотность пикселей | 100 PPI |
| Соотношение сторон | 16:9 |
| Глубина цвета | 24 бита, 16,7 млн цветов |
| Прозрачность | 8-битный альфа-канал |
| Яркость | 270 ночей (кд / м 2 ) |
| Контраст | 475:1 |
| Подсветка | Светодиод |
| Угол обзора | ± 85 ° по горизонтали, ± 80 ° по вертикали |
| Сенсорный экран | Емкостный |
| Объем памяти | |
| SDRAM | 512 MB |
| Вспышка | 512 MB |
| Управление- сенсорная панель | |
| Датчик движения | Вкл / Выкл |
| Световой датчик | Авто / ручной |
| Ethernet | |
| Разъемы | 1 гнездовой разъем RJ-45 |
| Скорость передачи данных | 100Base-T, полудуплекс / дуплекс с автоопределением |
| Протоколы | DHCP, DNS, HTTP, HTTPS, ICMP, SFTP, SSH, TCP / IP, UDP / IP |
| Настройка по умолчанию | Скорость соединения и уровень дуплекса: автоматически определяемый IP-адрес = 192.168.254.251 Маска подсети = 255.255.0.0 Шлюз по умолчанию = 0.0.0.0 DHCP = выкл. DNS = 127.0.0.1 |
| Утилиты | Встроенная веб-страница |
| Аудиовыход-динамик | |
| Выход на динамик | 2 динамика (стерео), 86 дБ SPL, 0,1 Вт, 0,1 м, полупространство |
| Частотный отклик | От 750 Гц до 20 кГц, ± 5 дБ |
| General | |
| Источник питания | Инжектор питания Power over Ethernet Plus (PoE + IEEE 802.3at) в комплекте |
| Требования к входной мощности | Power over Ethernet Plus (входит в комплект) или 12 В постоянного тока, 3 А (продается отдельно) |
| Потребляемая мощность - инжектор питания (PI 140) | Устройство - 16,2 Вт Устройство и инжектор питания - 18,6 Вт |
| Потребляемая мощность - Блок питания (PS 124) | Устройство - 13,8 Вт Устройство и блок питания - 16,1 Вт |
| Температура / влажность | Хранение: от -4 до +140 ° F (от -20 до +60 ° C) / от 10% до 90%, без конденсации При эксплуатации: от +32 до +104 ° F (от 0 до +40 ° C) / от 10% до 90%, неконденсирующийся |
| Охлаждение | Конвекция, вентиляционные отверстия сверху, снизу и сзади |
| Рассеивание тепла - инжектор питания (PI 140) | Устройство - 55,3 БТЕ / ч Устройство и инжектор питания - 63,2 БТЕ / ч |
| Рассеивание тепла - Блок питания (PS 124) | Устройство - 47,0 БТЕ / ч Устройство и блок питания - 54,9 БТЕ / ч |
| Монтаж | |
| Монтаж в стойку | С дополнительным комплектом |
| Мебель или настенное крепление: | С включенным оборудованием или дополнительными аксессуарами |
| Материал корпуса | Пластик |
| Размеры корпуса | |
| Лицевая панель (Ш х В х Г), мм | 408 х 280 х 29 (мм) |
| Enclosure | 224 х 142 х 41 (мм) |
| Чертеж |  |
| Вес, кг | 5,67 кг FPC 6000 с монтажом в стойку |
| Соответствие нормативным требованиям | CE, C-tick, c-UL, FCC, класс A, ICES, RoHS, VCCI, WEEE, UL |
| Гарантия на продукт | 3 года на запчасти и работу; сенсорная панель дисплея и накладные компоненты покрываются гарантией на 1 год |
| Транспортные размеры (Ш х В х Г), см | 58,4 х 16,5 х 44,8 (см) |
| Транспортный вес, кг | 7,76 кг. |
| Примечание: | Все номинальные уровни составляют ± 10%. Технические характеристики могут быть изменены без уведомления. |
