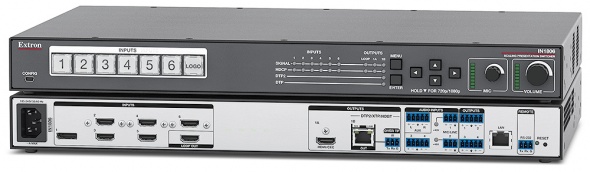

IN1806 – это бесподрывный презентационный коммутатор Extron на шесть входов с поддержкой разрешений сигналов до 4K/60 с семплированием 4:4:4. Он включает в себя запатентованную Extron технологию бесподрывного скалирования Vector 4K, которая специально разработана для проектов с самыми высокими требованиями. Коммутатор имеет входы DisplayPort и HDMI, один выход HDMI и дублирующий выход Extron DTP2 для передачи видео, аудио и сигналов управления на расстояние до 100 метров по экранированному кабелю CATx. IN1806 обеспечивает превосходное качество изображения, быструю и надёжную коммутацию и плюс к этому обработку аудио Extron ProDSP, бесподрывные эффекты переключения видео, вставку логотипа и локальный выход HDMI. Разработанный для профессиональной AV‑интеграции, коммутатор IN1806 предлагает гибкие варианты управления и конфигурирования по Ethernet, RS‑232 или USB.

Технология скалирования Vector 4K

IN1806 использует уникальный скалирующий процессор Vector 4K от Extron, разработанный самой компанией для достижения наилучшего в своем сегменте качества скалирования изображения вверх и вниз. Процессор Vector 4K имеет совершенно новый алгоритм обработки изображения, благодаря которому достигается непревзойдённое качество скалирования с 30-битной точностью обработки и семплированием цвета 4:4:4. В результате обеспечивается точное, отчётливое скалирование сигналов стандартного и высокого разрешений до 4K, а также скалирование источников 4K вниз для дисплеев с более низким разрешением без потери критически важных деталей изображения.

Для переключения между источниками профессионального качества IN1806 предлагает ряд эффектов при коммутации. К ним относятся бесподрывные эффекты стоп-кадра с переключением и растворением, переключения «через чёрное» и растворения «через чёрное». Дополнительно IN1806 обеспечивает возможность вставлять в выходы видео любую пользовательскую графику, например, логотип компании. Переключаемые режимы FILL и FOLLOW позволяют настроить желаемое соотношение сторон видеоизображения. Режим FILL обеспечивает вывод изображения на полный экран, в то время как FOLLOW сохраняет оригинальное соотношение сторон входного сигнала.

Интегрированный цифровой выход по витой паре

Коммутатор включает в себя один дублирующий выход Extron DTP2 по витой паре, который поддерживает передачу сигналов 4K/60 с семплированием 4:4:4 на дистанции до 100 метров по экранированному кабелю CATx (при совместном использовании с приёмником DTP2). Он может передавать сигналы приёмнику DTP или DTP2 с установкой на стене за плоским дисплеем, над подвесным проектором под потолком или в любом другом удалённом месте. В зависимости от требований проекта, приёмники серии DTP выпускаются в формфакторах настенной панели и с монтажом в стойку.

Подключения DTP2 предлагают интеграторам удобные функции, упрощающие инсталляцию системы. Двунаправленные сигналы RS‑232 и ИК могут вставляться из системы управления и передаваться по одному экранированному кабелю CATx вместе с видео- и аудиосигналами, позволяя управлять источником или дисплеем. Дополнительно IN1806 может обеспечить передачу питания некоторым приёмникам DTP и DTP2 по тому же экранированному кабелю CATx, оптимизируя проектирование и установку системы. Кроме этого, на коммутаторе имеется возможность настройки выхода DTP2 на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на расстояние до 100 метров.

IN1806 может быть интегрирован в систему с применением матричного коммутатора XTP CrossPoint. Такое решение идеально подходит для AV‑инсталляций, охватывающих всё здание, с централизованной инфраструктурой распределения аудио- и видеосигналов, а также с несколькими презентационными площадками, на которых выполняются такие локальные функции AV‑системы, как коммутация и обработка. Подключённый IN1806 может распределять локальную презентацию по нескольким направлениям в здании.

Комплексное управление EDID

Чтобы функционирование AV-систем соответствовало проектным требованиям, важно обеспечить правильное управление обменом данными между видеоисточниками и устройствами отображения. Правильное управление данными EDID позволяет источниками передавать видео- и аудиосигналы в таких форматах и с такими параметрами, которые будут наилучшим образом совпадать с функциональными возможностями дисплея. Неправильное управление EDID, в свою очередь, может привести к плохому качеству изображения или его отсутствию, а также к низкому качеству звука. IN1804 предлагает целый набор уникальных инструментов и функций Extron для полнофункционального управления обменом данными EDID. Программное приложение EDID Minder предлагает библиотеку файлов EDID, которые можно применить к любому входу видео. Дополнительные параметры EDID могут быть считаны с подключённых дисплеев или загружены самим пользователем. Приложение EDID Minder доступно в программе PCS для настройки устройств; версия EDID Manager 2.0 представляет собой утилиту для Windows с бесплатной загрузкой для просмотра и редактирования файлов EDID. Это программное обеспечение предлагает возможности для оптимизации видеоформата, семплирования цвета и управления глубиной цвета, а также регулировки параметров аудио. Отредактированные файлы можно сохранять, добавлять к библиотеке, а также легко применять на устройствах в рамках той или иной системы.

Обработка ProDSP для комплексного проектирования и оптимизации аудиосистемы

Дополнительно к коммутации и скалированию видеосигналов IN1806 может выступать в качестве центрального компонента для полнофункциональной интеграции аудиосистемы. Такая же высококачественная технология обработки аудиосигнала, которую осуществляют цифровые процессоры Extron DMP 128 Plus и DMP 64, интегрирована в IN1806. Уникальная технология Extron ProDSP создана с нуля с помощью мощного DSP-процессора на основе 64‑битных операций с плавающей точкой для обеспечения очень широкого динамического диапазона и снижения вероятности клиппинга сигнала (обрезания при достижении порога). ProDSP использует 24-битные преобразователи аудиосигнала студийного класса с семплированием 48 кГц для оцифровки сигнала без потерь. Оснащённый технологией ProDSP коммутатор IN1806 предлагает расширенные возможности для управления эмбедированием и деэмбедированием аудио, микшированием микрофонных/линейных входов с функцией ducking, подавлением обратной связи, динамическим диапазоном, эквализацией, задержкой и фантомным питанием.

Различные варианты локального и удалённого управления

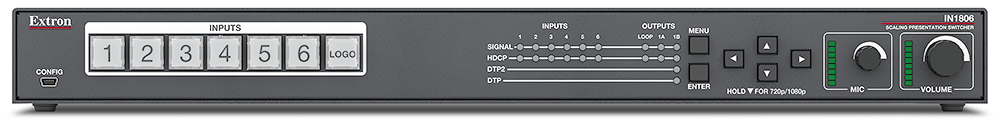

Интерфейс управления на передней панели и экранное меню IN1806 обеспечивают быстрый доступ к настройкам системы. Устройства этой серии также выполняют автоматическую коммутацию между входами для оптимизации работы системы при инсталляции в таких местах, как кафедры или под столом для переговоров. Предлагается возможность удалённой настройки и управления по RS‑232, Ethernet и через USB. IN1806 можно настроить при помощи программного обеспечения для настройки устройств PCS (Product Configuration Software) от Extron с удобным, лёгким для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пусконаладку, эксплуатацию и мониторинг в режиме реального времени, а также возможность конфигурирования множества устройств Extron в течение одного сеанса.

Технические характеристики

• Интегрирует источники DisplayPort, HDMI и аудио в презентационные системы — IN1806 обеспечивает возможность централизованной коммутации для широкого ряда AV‑источников.

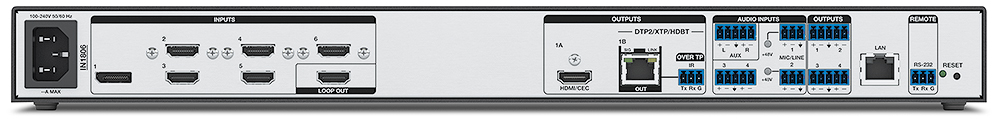

• Входы DisplayPort и HDMI — IN1806 имеет один вход DisplayPort и пять входов HDMI с локальным выходом HDMI для любого входа по выбору.
• Выходы DTP2 и HDMI — IN1806 имеет один выход DTP2 и один дублирующий выход HDMI.
• Продвинутый скалирующий процессор Extron Vector™ 4K — скалирующий процессор Vector 4K разработан для обеспечения высочайшего качества изображения 4K и наилучшего в своем сегменте скалирования изображения вверх и вниз.
• Поддержка разрешений сигналов до 4K/60 с семплированием цвета 4:4:4
• Поддержка скорости передачи данных DisplayPort SST (Single Stream Transport) до 21,6 Гбит/с
• Поддерживаемые спецификации HDMI 2.0 включают в себя скорость передачи данных до 18 Гбит/с, Deep Color и аудиоформаты HD без потерь
• Вставка и отображение логотипа — логотип может быть вставлен и расположен в любом месте поверх выхода «живого» видео. На устройство могут быть загружены логотипы в форматах BMP, GIF, JPG, PNG или TIFF. Для заполнения интервалов между видеопрезентациями могут использоваться полноэкранные изображения с разрешением до 4K.
• Выбор эффекта бесподрывного перехода при коммутации — доступны бесподрывные эффекты стоп-кадра с переключением и растворением, переключения «через чёрное» и растворения «через чёрное».
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает интуитивную работу в проектах совместной работы. Предлагаются несколько режимов приоритета коммутации, включая последний подключённый вход и установку приоритета по выбору пользователя.
• Совместимость с HDCP 2.2 — отображение защищённого видеоконтента в формате 4K и поддержка предыдущих версий HDCP.
• Интегрированный цифровой аудиопроцессор с обработкой сигнала ProDSP™ на основе 64-битных операций — IN1806 использует обработку DSP аудиосигнала на основе 64-битных операций с плавающей точкой, что сохраняет очень широкий динамический диапазон и прозрачную обработку аудио для упрощения управления каскадом усиления, в то же время, снижая вероятность клиппинга сигнала DSP.
• Эмбедирование стереоаудио — аналоговые аудиосигналы можно эмбедировать в выход DTP2 или HDMI.
• Деэмбедирование стереоаудио — эмбедированное в HDMI двухканальное аудио формата PCM может быть извлечено для вывода на аналоговые выходы; сжатые многоканальные форматы bitstream могут передаваться на выход DTP2 или HDMI.
• Вставка RS‑232 из порта управления Ethernet — обеспечивает экономию системных ресурсов и упрощает инсталляцию, позволяя процессору управления работать с удалёнными устройствами с RS‑232 по Ethernet.
• Использование изображений, предоставленных пользователем, в качестве экранной заставки, для корпоративного брендинга, для вставки логотипа и оповещения HDCP — персонализированные пользовательские изображения могут отображаться как экранная заставка, которая активируется после заранее установленного периода неактивности на видеовходе или когда между презентациями отключается входной сигнал. Пользовательские изображения также могут выводиться на экран для визуального подтверждения HDCP при попытке передать HDCP‑зашифрованный контент на экран без поддержки HDCP.
• Функция управления бытовой электроникой CEC (Consumer Electronics Control) — стандартные встроенные команды CEC могут быть активированы для управления дисплеями или другими AV‑устройствами, подключёнными к выходу HDMI или DTP2. Возможность управлять определёнными функциями, такими как включение/выключение, выбор входа или уровень громкости, зависит от внедрения этой технологии производителем устройства.
• Встроенный выход DTP2 поддерживает передачу видео, аудио и сигналов управления на расстояния до 100 метров по экранированному кабелю CATx
• Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель на витой паре XTP DTP 24 от Extron
• Совместимость с экранированным кабелем витой пары CATx — IN1806 поддерживает максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 100 метров при использовании с экранированным кабелем витой пары CATx. Для оптимальной производительности системы рекомендуется экранированный кабель витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Удалённое питание приёмника DTP — IN1806 может передавать питание приёмнику DTP или DTP2 через подключение по витой паре, устраняя необходимость в отдельном блоке питания на устройстве в удалённой точке.
• Принимает дополнительное аналоговое стереоаудио — IN1806 поддерживает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары.
• Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом через подключение DTP, позволяя управлять удалённым устройством без использования дополнительных кабелей. Передача двунаправленных сигналов управления устраняет необходимость в отдельных кабелях от системы управления к удалённым устройствам.
• Совместимость со всеми устройствами с поддержкой DTP, а также с матричными коммутаторами XTP CrossPoint — возможно комбинирование с конечными точками в настольном и настенном формфакторах, а также с другими устройствами c DTP и DTP2 в соответствии с требованиями проекта. IN1806 можно объединить с матричными коммутаторами XTP и XTP II CrossPoint для установки соединения между помещениями для презентаций и более крупной системой, охватывающей всё здание.
• Выход DTP2 совместим с устройствами с интерфейсом HDBaseT — IN1806 может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Возможность отключения авторизации HDCP на HDMI-входах — позволяет входам со 2 по 6 выглядеть совместимыми или несовместимыми с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Key Minder^® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — функция Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой и надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на один или несколько дисплеев.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение источника и надёжное отображение контента на дисплее.
• Технология SpeedSwitch^® обеспечивает безупречную скорость коммутации HDCP-зашифрованного материала
• Настройка EDID и выходных разрешений — поддержка настраиваемых скалируемых разрешений на выходе путём загрузки персональных файлов EDID либо считывания данных EDID с дисплея или другого устройства отображения.
• Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для каждого цифрового видеовхода и выхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по RS‑232, USB или Ethernet особенно удобна для операторов систем или персонала службы поддержки.
• При отправлении HDCP‑зашифрованного материала на дисплей без поддержки HDCP высвечивается зелёный экран — полноэкранный зелёный сигнал передаётся на дисплей без поддержки HDCP при передаче зашифрованного контента, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Управление соотношением сторон изображения — соотношение сторон выходного видеосигнала может регулироваться при помощи режима FILL, обеспечивающего вывод изображения на полный экран, или режима FOLLOW, сохраняющего оригинальное соотношение сторон входного сигнала.
• Адаптированный к движению деинтерлейсинг для сигналов до 1080i — улучшенный деинтерлейсинг для всех сигналов до 1080i обеспечивает оптимальное качество изображения.
• Автоматический «pulldown» 3:2 и 2:2 — усовершенствованные технологии для обработки отснятого на плёнку материала максимально повышают качество отображения контента.
• Автоподстройка изображения Auto-Image™ — при активации функции устройство автоматически оптимизирует изображение путём анализа и регулировки в соответствии с входным видеосигналом. Это способствует экономии времени и усилий при настройке только что подключённого источника, особенно в презентационных системах, в которых будут использоваться ноутбуки докладчиков с разными выходными разрешениями.
• Функция Auto Input Memory — при активации функции устройство автоматически запоминает размер, положение и другие параметры изображения, относящиеся к входному сигналу. При очередном обнаружении такого же сигнала эти установки изображения автоматически восстанавливаются из памяти.
• Предустановки входов (пресеты) — доступны предустановки с запоминанием для сохранения в памяти и восстановления оптимизированных настроек изображения.
• Блокировка выхода (muting) по выбору — видео и аудио могут быть заблокированы на выходе по отдельности.
• Управление стоп-кадром (Freeze) — «живое» изображение может быть остановлено через RS‑232, USB или Ethernet.
• Экранный интерфейс — интуитивные экранные меню обеспечивают простую настройку системы при помощи интерфейса управления на передней панели. Такие ключевые параметры, как форматы входного и выходного видеосигналов, удобно сгруппированы на начальном экране быстрой настройки Quick Setup, а дополнительные экраны предоставляют возможность полного управления остальными функциями и установками устройства.
• Функции регулировки яркости, контрастности и детализации, а также горизонтального и вертикального положения, размера изображения и вылетов развёртки
• Встроенные тестовые таблицы видео и генератор розового шума для калибровки и установки — IN1806 предлагает несколько тестовых таблиц для видеосигналов и розовый шум для аудио в целях содействия правильной системной настройке и калибровке устройств отображения.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Автоматическое управление глубиной цвета — количество бит глубины цвета автоматически настраивается согласно данным дисплея EDID, предотвращая цветовые несоответствия между источником и устройством отображения.
• Воспроизведение аудиофайлов — возможность хранить до 16 предварительно записанных сообщений и воспроизводить их через любой выход аудио.
• Два входа микрофонного/линейного уровней с фантомным питанием 48 В — два источника микрофонного или линейного уровня могут быть независимо микшированы с программным аудио. Возможность включения фантомного питания 48 В позволяет использовать конденсаторные микрофоны.
• Два независимых линейных входа — два аудиоисточника линейного уровня или один аудиоисточник, такой как кодек конференц-связи, могут быть независимо микшированы с программным и микрофонным аудио.
• Ducking (приглушение микрофона при проявлении приоритетного сигнала) — автоматически уменьшает уровень громкости программного аудио при обнаружении сигнала на микрофонном или линейном аудиовходе, исключая необходимость в отдельном ducking-процессоре.
• Аналого-цифровые и цифро-аналоговые преобразователи 24 бит/48 кГц студийного класса — профессиональные преобразователи полностью сохраняют целостность исходного аудиосигнала.
• Обработка DSP с низкой задержкой — IN1806 характеризуется очень низкой, детерминированной задержкой обработки от входа к выходу независимо от количества активных каналов или процессов. Это поддерживает синхронизацию аудио и видео и позволяет докладчикам или выступающим не прерывать выступление по причине задержки транслируемого аудио.
• Мастер создания групп — IN1806 обеспечивает возможность единой настройки усиления или отключения звука для всей системы. Функции настройки усиления и отключения звука могут быть выбраны и добавлены в один мастер группы, которым в дальнейшем можно управлять с помощью одного главного регулятора громкости или отключения звука. Можно создать до 32 мастеров групп.
• Функция мягкого ограничения (Soft limits) обеспечивает оптимальный диапазон настройки мастера группы — диапазон громкости мастера группы может быть ограничен благодаря функции мягкого ограничения для поддержки оптимального минимального и максимального уровней при использовании внешнего регулятора громкости. Это позволит операторам избежать недостаточной или чрезмерной настройки уровней, используя управление по Ethernet, USB или RS‑232.
• Пресеты DSP — используя программное приложение PCS, все параметры обработки DSP, уровней, точек матричной AV‑коммутации и матричного микширования аудиосигнала могут быть сохранены в качестве предварительно установленных настроек.
• Установки процессора по принципу построения блоков — ряд предварительно созданных установок процессора, оптимизированных для определённого типа входных или выходных устройств, например, микрофонов и громкоговорителей Extron, с предварительной настройкой уровней, фильтров, динамических характеристик и т. д. Конструктивные блоки доступны на каждой шине входов/выходов и позволяют проектировщикам систем создавать и сохранять индивидуальные блоки построения, что способствует упрощению проектирования и интеграции аудиосистемы.
• Переходы при коммутации аудио — выходной уровень аудио автоматически снижается и позже возрастает для соответствия видео в интервалах при коммутации.
• Встроенная задержка аудиосигнала — вывод аудио автоматически задерживается для компенсации задержки, вызванной обработкой видео.
• Поддержка различных форматов эмбедированного аудио — IN1806 совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками HDMI.
• Переход в режим «Standby» — возможность автоматической блокировки (mute) вывода видео и сигналов синхронизации к дисплею на коммутаторе IN1806, если активный входной сигнал не обнаружен. Это позволяет проектору или плоскому дисплею автоматически переходить в режим ожидания, что способствует сбережению энергии и увеличению срока службы ламп или панели.
• Режим энергосбережения — IN1806 можно переключить в режим низкого потребления энергии, если он не используется.
• Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели, с сохранением доступа к управлению через Ethernet, USB или RS‑232.
• Мониторинг и управление по Ethernet — управление и активный мониторинг системы по сетям LAN или WAN.
• Встроенные веб‑страницы — позволяют использовать стандартный браузер с интуитивно понятным интерфейсом для мониторинга устройства, а также поиска и устранения неполадок.
• Порт управления по RS‑232 — позволяет использовать команды последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд в ASCII-коде, для несложного и быстрого программирования.
• Конфигурационный USB-порт на передней панели — обеспечивает простую конфигурацию системы без использования задней панели.
• Светодиодные индикаторы наличия сигнала, статуса HDCP и питания на передней панели — визуальная индикация статуса системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Монтаж в стойку 1U, металлический корпус в полную ширину стойки
• В комплекте фиксаторы LockIt^® для кабеля HDMI
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты

Информация для заказа

• IN1806 - Бесподрывный коммутатор 4K/60 с шестью входами / партномер 60-1663-01

Схема AV-системы
