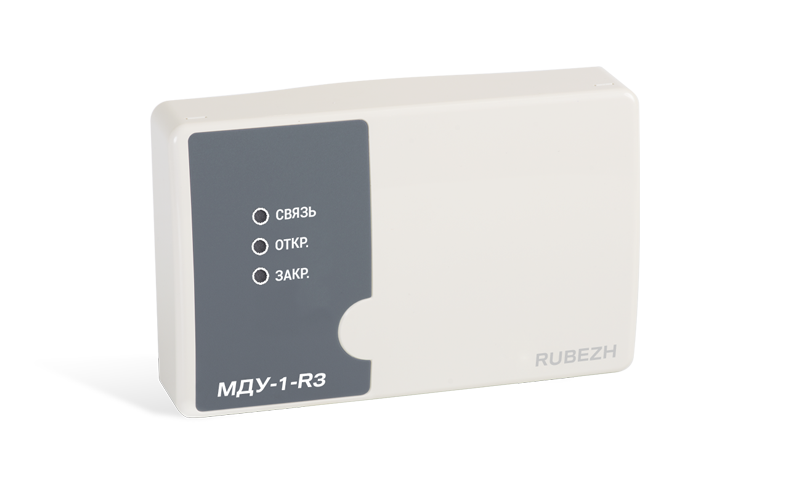

Модуль автоматики дымоудаления МДУ-1С-R3 предназначен для управления следующими типами приводов клапана:

• реверсивный электромеханический привод;
• электромеханический привод с возвратной пружиной;
• электромагнитный привод с ручным возвратом заслонки в нормальное положение.

Модуль автоматики дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле. Напряжение коммутации составляет 24 В постоянного тока величиной до 5 А или 230 В переменного тока величиной до 5А. Выбор напряжения коммутации производится джампером Jp1, установленным на плате модуля.

МДУ-1С-R3 отличается от МДУ-1-R3 нагрузочной способностью реле, коммутирующим питание на привод. Параметры приведены в таблице технических характеристик. Остальные параметры и функции аналогичны.

МДУ-1С-R3 используется для управления приводами, рассчитанными на напряжение 24 или 220 В. Контроль положения заслонки клапана производится с помощью концевых выключателей, встроенных в электромеханический привод либо находящихся на заслонке.

Модуль автоматики дымоудаления обеспечивает:

• подключение всех основных типов приводов, используемых с клапанами дымоудаления;
• подключение устройства ручного перевода клапана в защитное или нормальное положение (кнопки);
• передачу в прибор приемно-контрольный информации о своем состоянии и состоянии подключенного привода;
• управление заслонкой клапана с приемно-контрольного прибора в автоматическом и ручном режиме;
• контроль на обрыв цепи до концевых выключателей положения заслонки клапана и цепи обмоток электропривода;
• контроль на обрыв и КЗ цепей внешних кнопок ручного управления;
• светодиодную индикацию режимов работы,положения заслонки, наличия связи с прибором;
• возможность перевода заслонки клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок «ОТКР» и «ЗАКР».

Модуль автоматики дымоудаления МДУ-1С-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки.
