МС-4

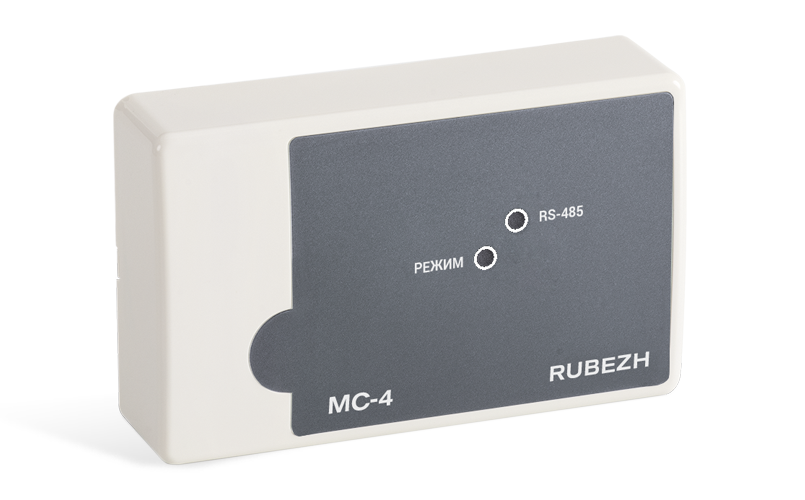

Модуль сопряжения МС-4 представляет собой цифровое электронное устройство, предназначенное для передачи сообщений в формате Contact-ID от адресной системы тм РУБЕЖ на передатчик NV2050, входящий в состав системы передачи извещений по GSM каналу Navigard, а так же интеграции с объектовой панелью «Союз-GSM» C.Nord (GSM / Ethernet).
Описание
Модуль сопряжения МС-4 предназначен для интеграции адресной системы тм Рубеж с системой передачи извещений по GSM каналам Navigard, а так же с объектовой панелью «Союз-GSM» C.Nord (GSM / Ethernet).
Модуль сопряжения МС-4 осуществляет сбор событий адресных приемно-контрольных приборов ТМ RUBEZH и доставку их до объектовых панелей Navigard и C.Nord.
Подключение оборудования Navigard. Выход приемно-контрольного прибора адресной системы ТМ RUBEZH подключается к входу модуля сопряжения МС-4 по интерфейсу RS-485. Модуль сопряжения МС-4 преобразует полученные данные от ППКП тм РУБЕЖ и передает их передатчику NV2050, который, в свою очередь, передает сигналы на приемник NV DG 2010 или NVC DG 3220 мониторинговой станции.
Подключение оборудования C.Nord. Выход приемно-контрольного прибора адресной системы тм Рубеж подключается к входу модуля сопряжения МС-4 по интерфейсу RS-485. Модуль сопряжения МС-4 преобразует полученные данные от ППКП ТМ RUBEZH и передает их передатчику «Союз-GSM», который, в свою очередь, передает сигналы по GSM / Ethernet каналам в пультовое ПО «Центр охраны», откуда в последующем может быть реализована трансляция сообщений о состоянии системы в виде СМС сообщений.
Параметр | Значение |
---|---|
Питание | от USB ПК; От источника питания |
Напряжение питания, В | 12 |
Ток потребления при питании 12 В, мА, не более | 150 |
Интерфейсы для обмена информацией | USB; RS-485; Интерфейс связи с GSM-модемом |
Длина кабеля интерфейса RS485, м, не более | 1000 |
Длина кабеля интерфейса USB, м, не более | 2 |
Рабочий диапазон температур | от 0 до плюс 40°С |
Степень защиты оболочки | IР20 |
Масса, г, не более | 200 |
Ширина, мм, не более | 125 |
Высота, мм, не более | 84 |
Глубина, мм, не более | 37 |
Средний срок службы, лет | 10 |
Диапазон рабочих температур, °С | от -10 до +40 |
Характеристика
Питание | |
Напряжение питания, В | |
Ток потребления при питании 12 В, мА, не более | |
Интерфейсы для обмена информацией | |
Длина кабеля интерфейса RS485, м, не более | |
Длина кабеля интерфейса USB, м, не более | |
Рабочий диапазон температур | |
Степень защиты оболочки | |
Масса, г, не более | |
Ширина, мм, не более | |
Высота, мм, не более | |
Глубина, мм, не более | |
Средний срок службы, лет | |
Диапазон рабочих температур, °С |
