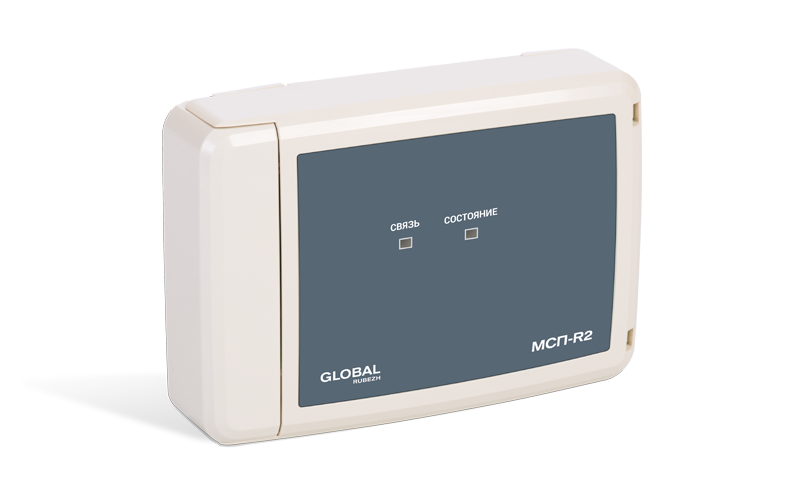

МСП-R2
Модуль связи подчиненный МСП-R2 предназначен для передачи информации прибором приемно-контрольным и управления пожарным адресным СПЗ GLOBAL по запросу устройства, имеющего внешний интерфейс RS-485.
Описание
Запрос и передача информации осуществляются модулем посредством двустороннего преобразования протоколов MODBUS RTU и RS-R2.
Модуль осуществляет:
- контроль и передачу информации о состоянии устройств, подключенных на АЛС, по запросу внешнего устройства, находящегося на интерфейсе RS-485;
- измерение напряжения АЛС в точке установки модуля и передачу его значения в цифровом виде по запросу прибора;
- формирование сигнала «Неисправность» при снижении напряжения питания ниже установленного порога;
- контроль вскрытия модуля;
- тестирование с помощью кнопки ТЕСТ или оптического тестера ОТ-1.
На плате модуля расположены:
- кнопка ТЕСТ, используемая при тестировании модуля;
- клеммные колодки, служащие для подключения модуля к АЛС и к RS-485;
- индикаторы СВЯЗЬ и «СОСТ.», отображающие текущее состояние модуля;
- датчик вскрытия.
Модуль, осуществляя преобразование протокола RS-R2 в MODBUS RTU, позволяет контролировать состояния устройств на АЛС через интерфейс RS-485.
Электрически на плате реализована схема гальванически развязанного интерфейса RS-485 на оптопарах.
Предельная скорость обмена составляет 115200 бит/с.
Срабатывание датчика вскрытия инициирует формирование сигнала «Вскрытие», передаваемого модулем по АЛС в прибор, который регистрирует его в журнале событий.
Параметр | Значение |
---|---|
Питание | от АЛС |
Ток потребления от АЛС, мА, не более | 42.5 |
Количество занимаемых адресов в системе | 1 |
Количество устройств, подключаемых к интерфейсу RS-485, не более | 250 |
Степень защиты оболочки | IP20 |
Масса, г, не более | 200 |
Ширина, мм, не более | 150 |
Высота, мм, не более | 105 |
Глубина, мм, не более | 40 |
Гарантийный срок эксплуатации, мес, не более | 24 |
Средний срок службы, лет | 10 |
Диапазон рабочих температур, °С | От -20 до +70 |
