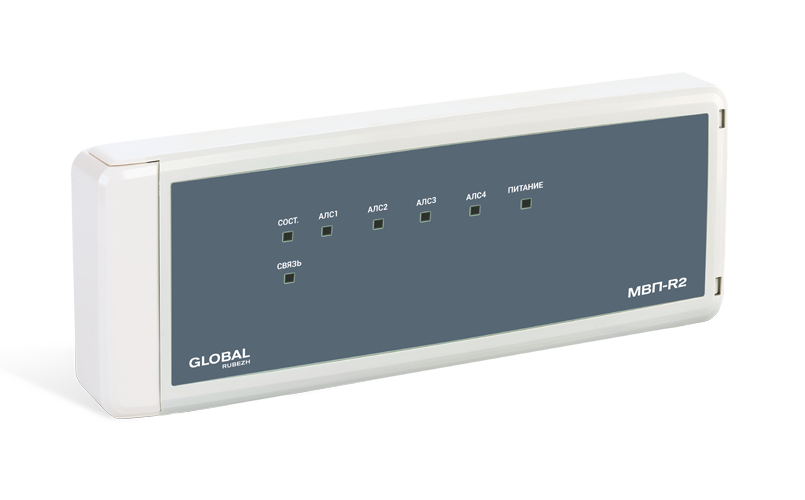

МВП-R2
Предназначен для ответвления от основной АЛС дополнительных адресных линий связи, подпитки основных и ответвляемых частей АЛС, изолирования части адресной линии связи при обнаружении в ней признаков короткого замыкания
Описание
Модуль ветвления и подпитки работает в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).
Функции ветвления, подпитки и изолирования могут использоваться по отдельности, в любом сочетании и все вместе.
Модуль осуществляет контроль состояния АЛС1, АЛС2, АЛС3, АЛС4:
- на короткое замыкание;
- наличия внешнего питания 12 В;
- наличия связи по АЛС с прибором.
Работа модуля в АЛС основана на его свойствах осуществлять ответвление и подпитку ответвляемых частей АЛС, а также обеспечивать контроль состояния частей АЛС, подключенных к модулю, и при обнаружении признаков короткого замыкания изолировать (отключать) эту часть АЛС.
Особенности применения модуля МВП-R2:
- Позволяет контролировать состояние частей кольцевой АЛС прибора, подключенных к его клеммам АЛС1 и АЛС2, на короткое замыкание. При этом формируемый сигнал «Неисправность» передается в прибор по работоспособной части АЛС.
- После восстановления или устранения короткого замыкания контролируемых частей АЛС модуль автоматически восстанавливает свои нормальные функции, соответствующие индикаторы гаснут, сигнал «Неисправность» прекращает транслироваться по АЛС в прибор.
- Прибор в журнале событий регистрирует запись об устранении неисправности.
Не позволяет увеличить количество адресных устройств на АЛС прибора за счет ветвления. Общее количество адресных устройств на каждой АЛС прибора вместе с устройствами на линиях ответвления не может быть более 250, включая количество самих модулей.
На плате модуля расположены:
- кнопка ТЕСТ, используемая для проверки его работоспособности;
- светодиодные индикаторы Пит., Сост., Связь, АЛС1, АЛС2, АЛС3 и АЛС4, отображающие текущее состояние модуля;
- клеммные колодки: ± Uпит – ввод питания, ± АЛС1 – вход АЛС прибора, ± АЛС2 – выход кольцевой АЛС прибора или выход АЛС ответвления радиальной АЛС, ± АЛС3 – выход АЛС ответвления, ± АЛС4 – выход АЛС ответвления.
Полярность подключения к клеммам указана на плате.
Клеммные колодки обеспечивают надежное соединение с проводами сечением от 0,35 до 1,5 мм2.
Контроль работоспособности модуля осуществляется нажатием на встроенную тест-кнопку. При контроле модуль переходит в состояние «Тест», при котором индикатор Связь непрерывно светится. Состояние «Тест» удерживается модулем до получения команды «Снять тест», формируемой прибором. В журнале событий прибора регистрируются записи «Тест есть», а по команде «Снять тест» – «Тест нет».
Применение модуля в радиальной АЛС прибора позволяет:
- изолировать (отключать) какую-либо часть АЛС, в которой обнаружены признаки короткого замыкания;
- контролировать состояние АЛС (включая ответвления) на наличие короткого замыкания;
- включать адресные устройства ответвляемых частей АЛС в число автоматически адресуемых АЛС прибора без идентификации признаков ответвляемой части АЛС;
- формировать и передавать по АЛС в прибор сигнал «Неисправность», вызванный коротким замыканием в какой-либо ответвляемой части АЛС;
- подпитывать основную и ответвляемые части АЛС.
Параметр | Значение |
---|---|
Напряжение питания, В | От 10.2 до 13.8 В |
Ток потребления от АЛС, мА, не более | 3 |
Ток, потребляемый от внешнего источника питания при осуществлении функции подпитки линии, не более | 2,2 А |
Количество изолируемых ветвей АЛС при коротком замыкании в них, не более | 4 шт. |
Количество ответвлений от радиальной АЛС, не более | 3 шт. |
Количество ответвлений от кольцевой АЛС, не более | 2 шт. |
Количество адресных устройств, подключаемых к ответвляемым линиям связи, суммарно с основной АЛС, не более | 250 шт. |
Длина каждого сегмента (между адресными устройствами) ответвляемых линий связи, не более | 400 м. |
Количество занимаемых адресов в системе | 1 |
Рабочий диапазон температур | от - 20 до + 70°С |
Ток, потребляемый от АЛС, не более | 3 мА |
Степень защиты оболочки | IP20 |
Масса, г, не более | 200 |
Ширина, мм, не более | 310 |
Высота, мм, не более | 105 |
Глубина, мм, не более | 41 |
Гарантийный срок эксплуатации, мес, не более | 24 |
Средний срок службы, лет | 10 |
Диапазон рабочих температур, °С | от -20 до +70°С |
