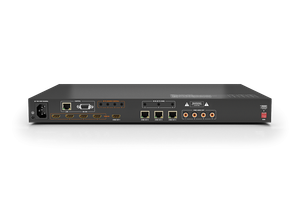

MX-0404-KIT

Матричный коммутатор 4K UHD 4:2:0 60Hz 4x4 HDBaseT™ + три приёмника, выходы S/PDIF (4K 35м, 1080p 70м)

Описание

Матричный коммутатор 4K UHD 4: 2: 0 60 Гц 4x4 HDBaseT™ с 3 приемниками и деэмбедированием S/PDIF (4K - 35 м, 1080p - 70 м ).

Признанный лидер в области матричных AV-решений, WyreStorm воплощает в себе богатый опыт в этом компактном аппарате с большими возможностями. Передача контента HDMI до 4K UHD и контента HDR на расстояние 35 м, объединяя HDBaseT с возможностью коммутации HDMI.

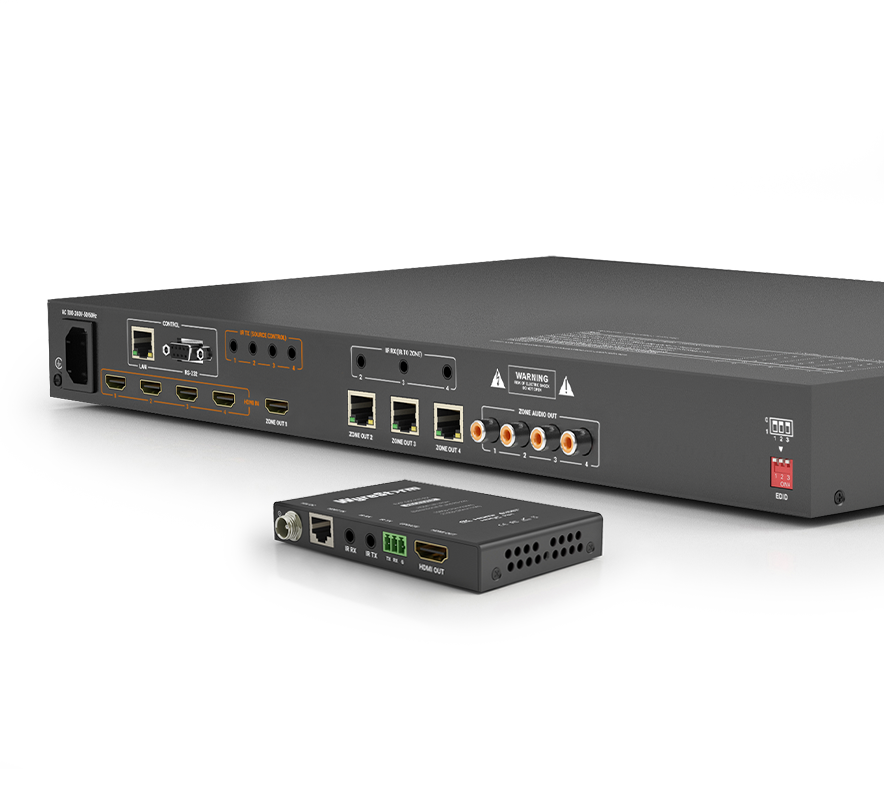

У MX-0404-KIT имеется 3 выхода HDBaseT с PoH и один коммутируемый выход HDMI, который может быть соединен с гибридными оптическими кабелями HDMI WyreStorm HAOC или любым удлинителем для передачи по оптоволоконному кабелю HDBaseT или OM3.

MX-0404-KIT может по зонам отдавать звук через S/PDIF и управлять подключенными дисплеями по CEC, а также обладает функцией отключения A/V, которая расширяет возможности современных домашних или коммерческих систем.

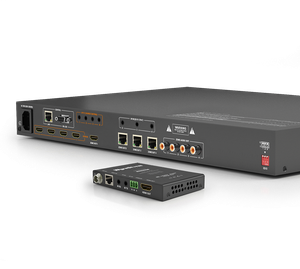

Wyrestorm MX-0404-KIT матричный коммутатор
Wyrestorm, MX-0404-KIT, матричный коммутатор
---

Поддержка 4K UHD И HDR

Недорогой, но насыщенный функционалом комплект 4x4 может обрабатывать текущий видеоконтент до 4K/60 4:2:0, охватывающий большинство текущих устройств-источников, даже поддерживая 10-битный контент HDR с частотой до 30 Гц и многоканальный звук. Технологии HDBaseT, управление ИК и PoH для входящих в комплект приемников до 35 м.

CEC

Комплект 4x4, работающий автоматически при наличии сигнала или запускаемый через API, может также отправлять команды на все совместимые подключенные экраны или проекторы, что означает интегрированное решение для автономного управления.

Деэмбедированный звук

Комплект 4x4 может извлекать аудиосигналы с выхода из назначенной зоны. Наличие подключения S/PDIF означает гибкость отправки многоканального звука 5.1 на локальные АВ-ресиверы или с помощью EXP-CON-DAC-D понижающего микширования в стерео.

Функция MUTE AV

Определенные приложения на рынке жилого, образовательного и коммерческого секторов не всегда требуют коммутации источника. Комплект 4x4 позволяет отключить видео--, или аудиовыход, что означает, что сигналы HDMI для зон могут быть независимо отключены через API.


---

Особенности:

  • Матричный коммутатор 4K UHD HDBaseT ™ 4x4, поддерживающий:
      1. Контент до 4K/60 4:2:0 8 бит или 4K/30 4:2:0 10 бит
      2. Новейшие стандарты HDR, включая 30 Гц HDR-10 и Dolby Vision
      3. Технология шифрования HDCP 2.2, обеспечивающая совместимость с новейшим контентом и источниками 4K UHD
  • Матрица 4x4 с 3 зонами HDBaseT и 1 переключаемым выходом HDMI
      1. Многоканальный звук HD до DTS: X и Dolby Atmos на все выходы
  • HDBaseT позволяет передавать контент 4K UHD (8 бит) с частотой 60 Гц через HDBaseT на расстояние 35 м.
  • Совместимость с сигналами DVI-I и DP++ v1.3 от совместимых устройств.
  • 4 аудиовыхода позволяют независимо деэмбедировать звук с выходов через коаксиальный S/PDIF.
  • Автоматическое (по наличию сигнала) или ручное (управление через API) включение CEC по питанию всех подключенных экранов или проекторов (требуется совместимость с CEC).
  • Функция A/V Mute дает пользователю полный контроль над распределением сигнала, позволяя отключать сигнал в любой зоне.
  • Функция SmartEDID также динамически определяет возможности дисплея/источника и автоматически выводит максимально возможное разрешение.
  • Дополнительное управление EDID с помощью DIP-переключателей для глобальной настройки или через веб-интерфейс для независимого управления EDID для каждого источника.
  • Встроенный веб-интерфейс WyreStorm обеспечивает простое переключение источников, а также установку и настройку.
  • WebUI включает полное управление EDID для чтения, копирования, хранения или импорта EDID с подключенных устройств.
  • Назначьте отдельный EDID каждому подключенному устройству-источнику.
  • Режим ожидания, запускаемый API, переводит устройство в состояние низкого энергопотребления во время простоя.

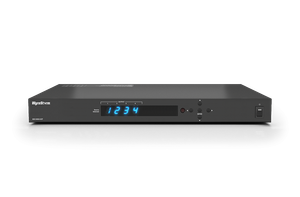

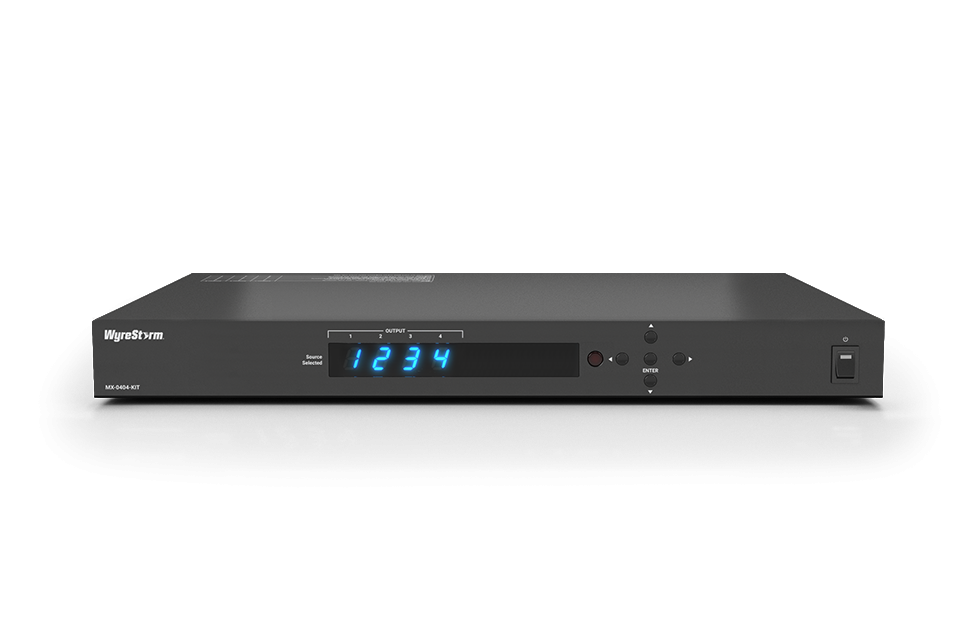

  • Гибкие возможности управления - кнопки на передней панели, инфракрасный пульт дистанционного управления, локальный ИК-порт, RS-232, Telnet или WebUI.
  • Вход 3,5 мм для приема локальных ИК-команд вне зоны прямой видимости.
  • В комплект входит простой пульт дистанционного управления с матричной коммутацией, который также можно запрограммировать на универсальный пульт ДУ, что позволяет управлять несколькими устройствами с одного девайса.
  • Двунаправленный ИК-порт для управления удаленным устройством из системы управления или управления источником из зоны.
  • Компактное шасси с кронштейнами регулируемой глубины в комплекте для монтажа в стойку.
  • Кабели питания для США, Великобритании, ЕС и Австралии в комплекте.
  • Можно комбинировать с цифровым аудиоконвертером WyreStorm EXP-CON-DAC-D для понижающего микширования контента Dolby Digital 5.1 для совместного использования стереозон и зон с многоканальным звуком.
  • Передача контента с выхода HDMI 1 на расстояние до 50 мм с помощью кабеля HDMI WyreStorm HAOC.


---

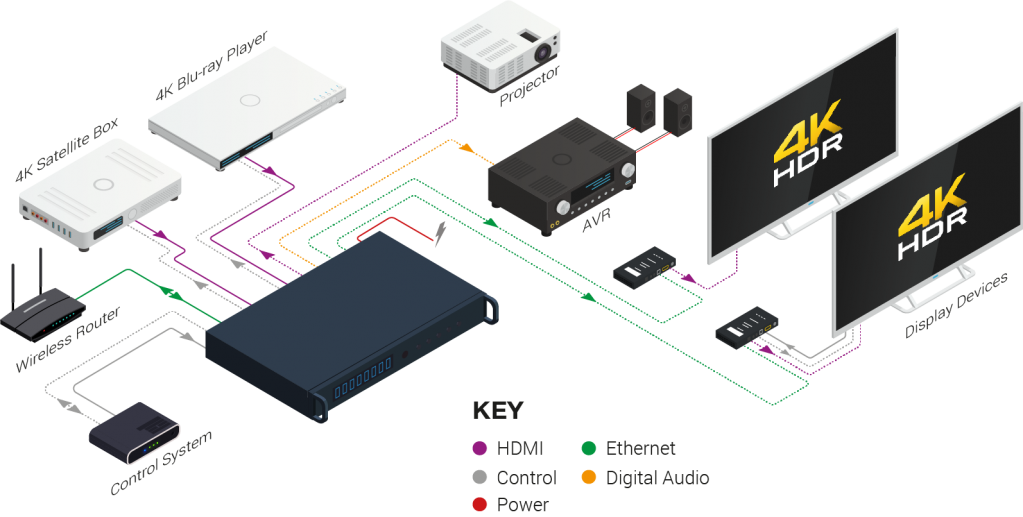

Схема подключения

: MX-0x0x-KIT_BasicWiringDiagram_Wide.png

---

Сферы применения:

Wyrestorm RX-700 для сферы образования

Образование

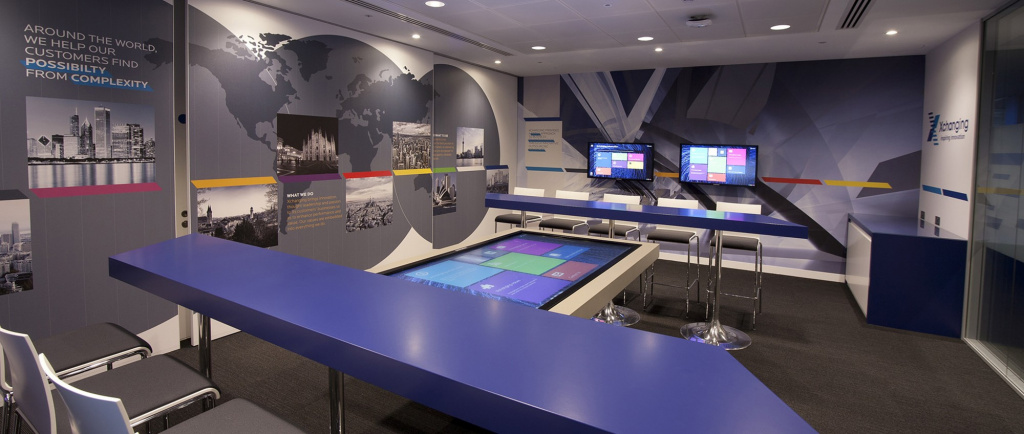

WyreStorm RXV-35-SCL корпоративный сектор

Корпоративный сектор

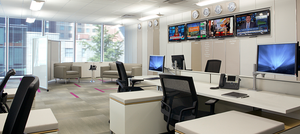

WyreStorm MX-0404-KIT для правительственного сектора

Правительственный сектор

WyreStorm MX-0404-KIT жилой сектор

Жилой сектор


Характеристика

Наименование

MX-0404-KIT

Партномер

MX-0404-KIT

Аудио и видео
Входы

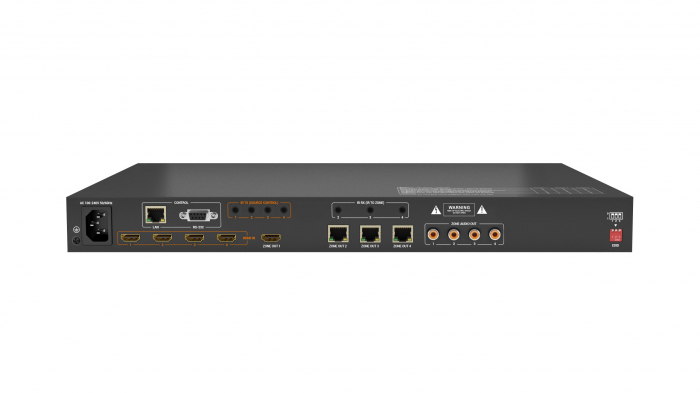

Матричный коммутатор 4x HDMI In: 19-pin type A

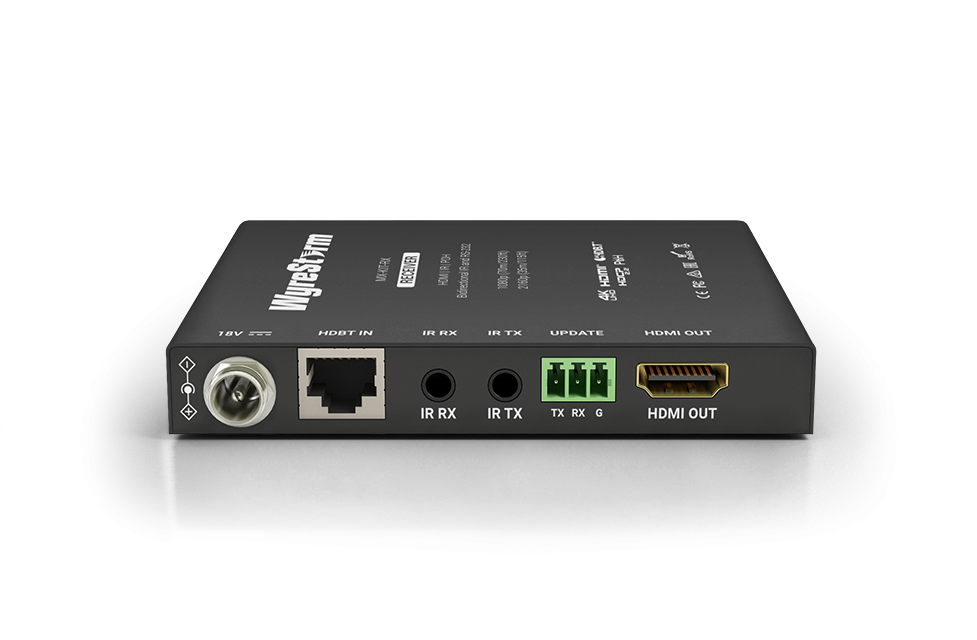

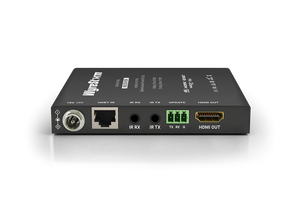

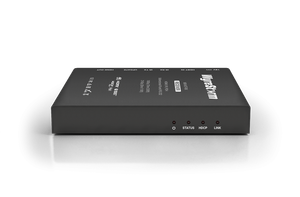

Приемники 1x HDBT In: 8-pin RJ-45 Female
Матричный коммутатор
Приемники
Выходы

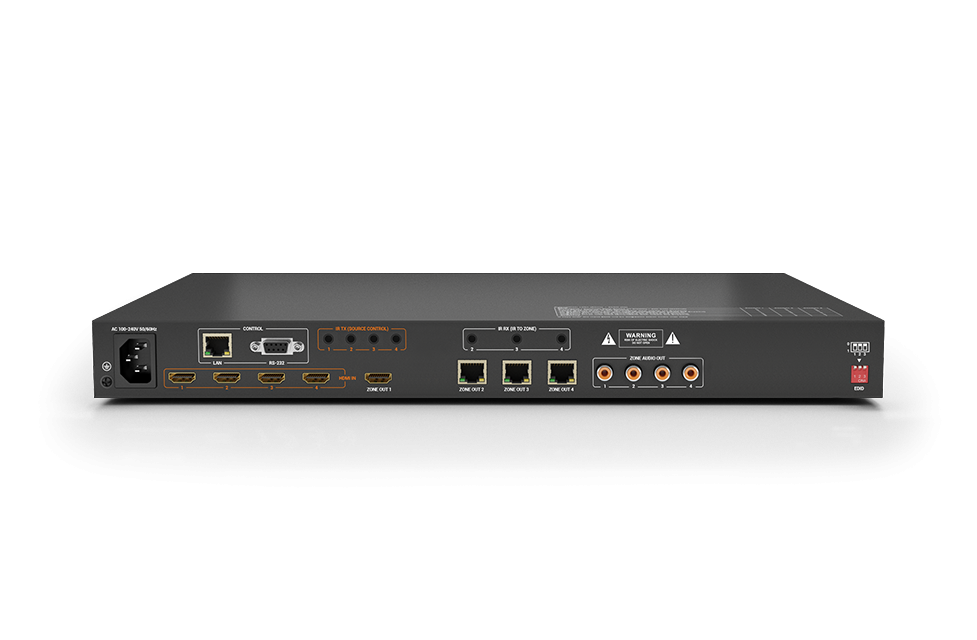

Матричный коммутатор 4x S/PDIF Out: RCA Female
3x HDBT Out: 8-pin RJ-45 Female
1x HDMI Out: 19-pin type A
Приемники 1x HDMI Out: 19-pin type A
Матричный коммутатор
Приемники
Кодирование выходного видеоHDBaseT™ Класс B
Скорость кодирования данных9,2 Гбит / с
Сквозная задержка10 мкс (микросекунды)
Аудио форматыS / PDIF: 2 канала LPCM | Dolby Digital / DTS до 5.1 каналов
HDMI: 2 канала LPCM | Многоканальность до Dolby Atmos и DTS-X
Разрешение видео (макс.)
Разрешение видео
1920x1080p @60Hz 12bit
1920x1080p @60Hz 16bit
3840x2160p @24Hz 10bit 4:2:0 HDR
3840x2160p @30Hz 8bit 4:4:4
3840x2160p @60Hz 8bit 4:2:0
HDMI, расстояние1920x1080p @60Hz 12bit - 15 м
1920x1080p @60Hz 16bit - 7 м
3840x2160p @24Hz 10bit 4:2:0 HDR - 3 м
3840x2160p @30Hz 8bit 4:4:4 - 7 м вход / 15 м выход
3840x2160p @60Hz 8bit 4:2:0 - 7 м вход / 15 м выход
Cat6, расстояние1920x1080p @60Hz 12bit - 60 м
1920x1080p @60Hz 16bit - 35 м
3840x2160p @24Hz 10bit 4:2:0 HDR - 35 м
3840x2160p @30Hz 8bit 4:4:4 - 35 м
3840x2160p @60Hz 8bit 4:2:0 - 35 м
Cat6a/7, расстояние1920x1080p @60Hz 12bit - 70 м
1920x1080p @60Hz 16bit - 40 м
3840x2160p @24Hz 10bit 4:2:0 HDR - 40 м
3840x2160p @30Hz 8bit 4:4:4 - 40 м
3840x2160p @60Hz 8bit 4:2:0 - 40 м
Примечание:WyreStorm рекомендует использовать экранированный кабель категории, чтобы минимизировать шум и помехи.
Поддерживаемые стандартыDCI (4096x2160) | RGB | HDR | HDR10 | Dolby Vision до 30 Гц | HLG | BT.2020 | BT.2100
Максимальная частота пикселейHDBaseT: 340 МГц
Связь и управление
HDMIHDMI 2.0 | HDCP 2.2 | EDID | CEC | DVI / D поддерживается с адаптером (не входит в комплект)
HDBaseTHDMI 2.0 | HDCP 2.2 | EDID | CEC | 1-полосная PoH | Двунаправленный IR
CECЗапуск по мощности CEC для подключенных экранов - требуется совместимость с CEC
IR
Матрица 3x IR RX: 3,5 мм (1/8 дюйма) TRS Stereo
4x IR TX: 3,5 мм (1/8 дюйма) TS, моно,
двунаправленный, через HDBaseT
Приемники 1x IR TX: 3,5 мм (1/8 дюйма) TS Mono
1x IR RX: 3,5 мм (1/8 дюйма) TRS,
двунаправленный стерео по HDBaseT
Матрица
Приемники
RS-232
Матрица 1x RS-232: 9-pin DB9 Female (matrix only)
Приемники 1x RS-232: 3-pin Terminal Block - 3.5mm (update only)
Матрица
Приемники
Ethernet
Матрица 1x LAN: 8-pin RJ-45 Female
Приемники N/A
Матрица
Приемники
Мощность
Источник питания
Матрица 100 ~ 240 В переменного тока 50/60 Гц
Приемники 18 В постоянного тока (опционально)
Матрица
Приемники
PoHОдносторонняя матрица к приемнику
Максимальная потребляемая мощность
Матрица 48,2 Вт
Приемники 4,5 Вт с внешним блоком питания
5 Вт через PoH
Матрица
Приемники
Условия окружающей среды
Рабочая температура0°C ~ 45°C
10% ~ 90%, без конденсации
Температура хранения-20°C ~ + 70°C, от 10% до 90%, без конденсации
Максимальный BTU
Матрица 164 BTU/час
Приемники 15.4 BTU/ ч с внешним блоком питания
17 BTU/час через PoH
Матрица
Приемники
Габаритные размеры и вес
Стойки
Матрица 1U
Приемники <1U
Матрица
Приемники
Габаритные размеры (Ш х В х Г)
Матрица 440 мм х 43,5 мм х 300 мм
Приемники 136,4 мм х 15,2 мм х 74,2 мм
Матрица
Приемники
Вес
Матрица 4,06 кг
Приемники 0,24 кг
Матрица
Приемники
Нормативы
Безопасность и выбросыCE | FCC | RoHS | RCM | EAC
