MX-0804-SCL
Бесподрывный модульный матричный коммутатор, HDMI 4K60Гц 8x4, HDR, скалирующие выходы, эмбеддирование и деэмбеддирование, коммутация аудио, CEC
Описание
Устройство представляет собой модульный матричный коммутатор с 12 слотами, 8 входными и 4 выходными HDMI-разъёмами. Все входы и выходы поддерживают разрешение до 4K@60Hz 4:4:4 8bit и совместимы с HDCP 2.2. Матрица оснащена управлением EDID для компенсации конфликтов между разрешениями экранов и вывода самого высокого разрешения, совместимого со всеми подключёнными дисплеями.
Доступны несколько вариантов управления, включая кнопки на передней панели, ИК-управление, RS-232 и управление по локальной сети (Telnet и веб-интерфейс). Поддерживается эмбедирование и деэмбедирование аудио, управление дисплеями по CEC.

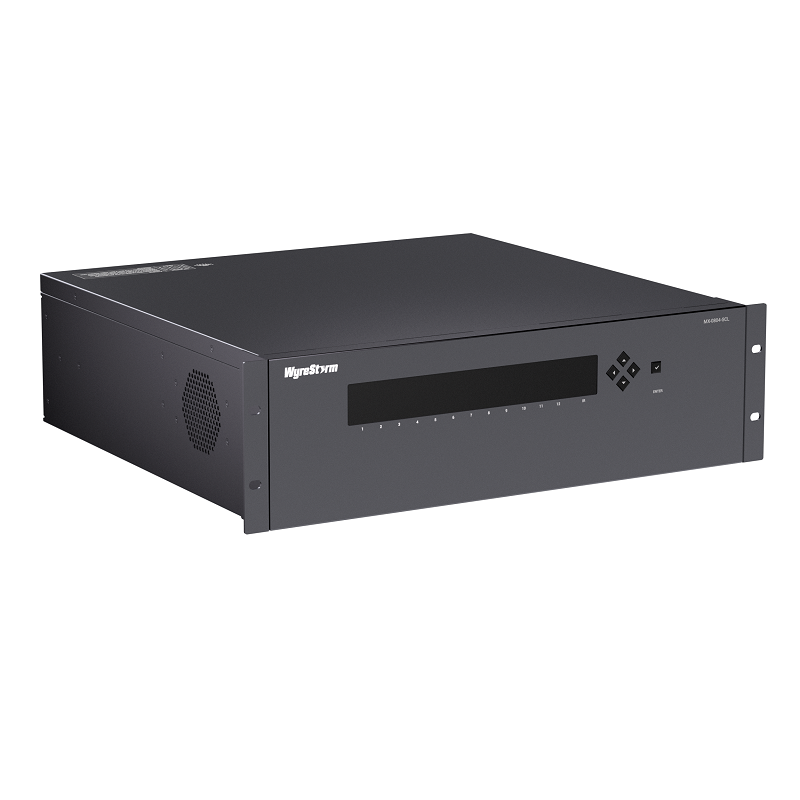

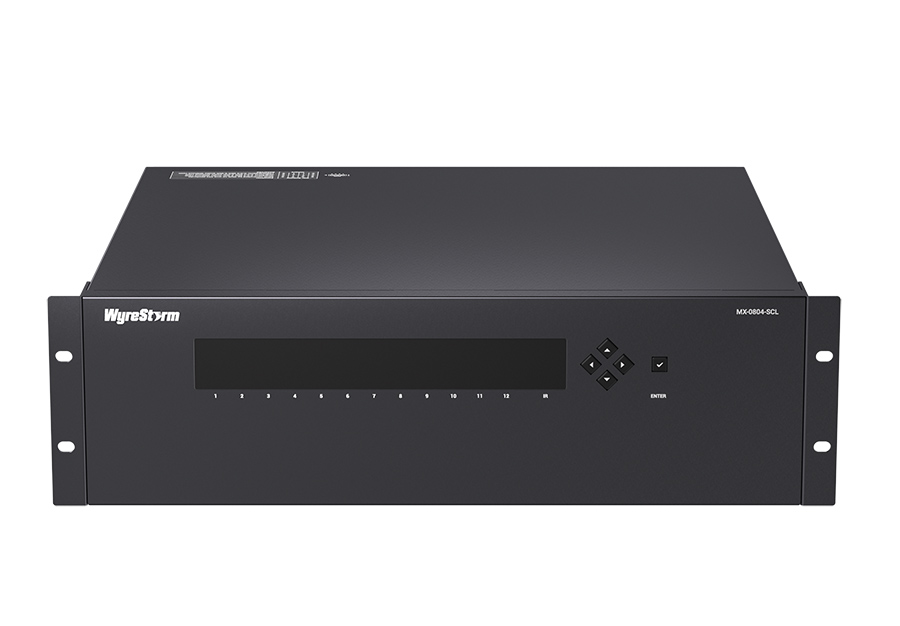

Коммутатор высотой 3U монтируется в стойку или может быть установлен на столе. Он предназначен как для коммерческих так и для домашних инсталляций.
Функции
- 8 входов HDMI и 4 выхода HDMI поддерживают разрешение до 4K при 60 Гц 4:4:4 8 бит и HDCP 2.2.
- Независимый встроенный масштабатор 4K для каждого выхода может преобразовывать входной сигнал 1080P до 4K@60Hz 4:4:4 8bit и наоборот.
- Быстрое бесподрывное переключение между входами HDMI.
- Поддержка эмбедирования аналогового звука на каждой входной плате.
- Поддержка деэмбедирования аналогового и цифрового звука на каждой выходной плате.
- Расширенное управление EDID.
- Несколько вариантов управления, включая кнопки на передней панели, ИК, RS232 и LAN (веб-интерфейс и Telnet).
Характеристика
| Наименование | MX-0804-SCL |
| Партномер | MX-0804-SCL |

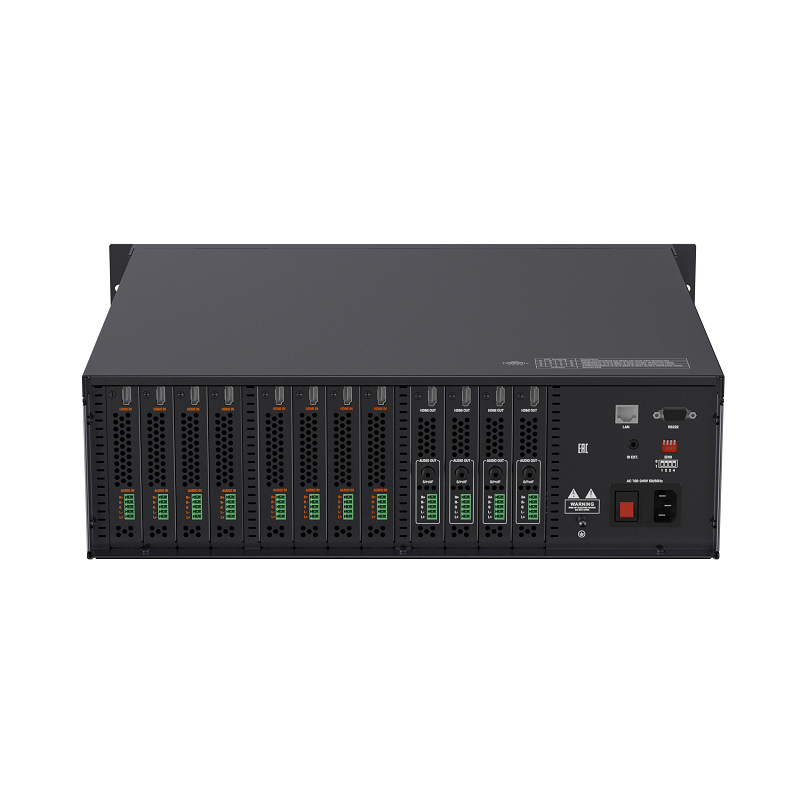

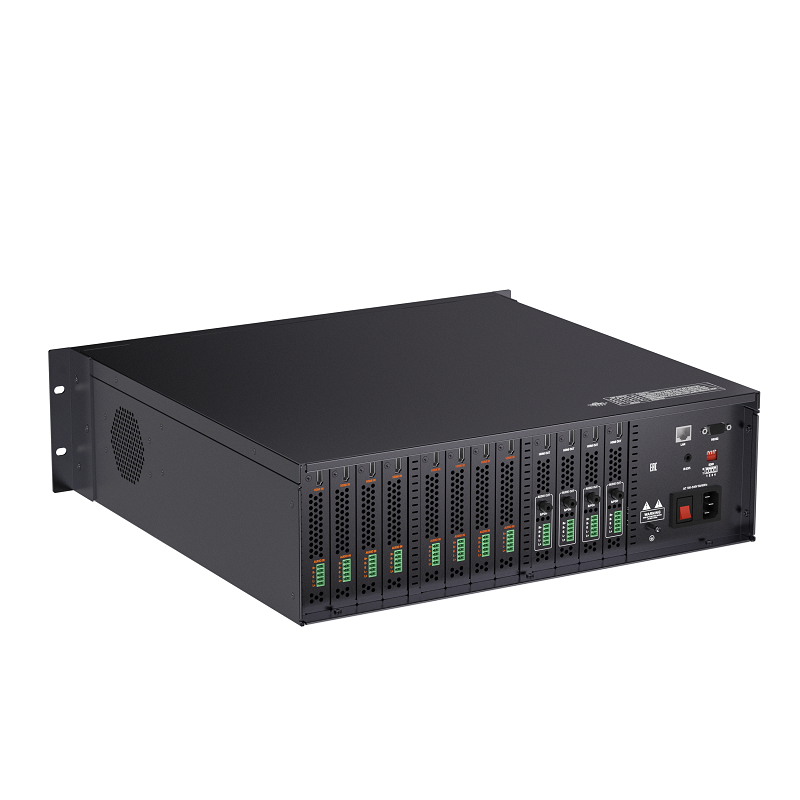

| Порты ввода/вывода | 8 входов HDMI 8 аналоговых балансных входов, разъем 5-pin Phoenix 4 выхода HDMI 4 аудиовыхода S/PDIF Coax 4 аналоговых балансных выхода, разъем 5-pin Phoenix 1 х LAN 1 х RS232 1 х ИК EXT. 1 х DIP-переключатель EDID 1x Вход питания (220В 50 Гц) |
| Тип входного/выходного видео | HDMI до 4K@60Hz 4:4:4 8bit, HDCP 2.2 |
| Поддерживаемые видеорежимы на входе: | VESA: 800x600/60, 1024x768/60, 1280x768/60, 1280x800/60, 1280x960/60, 1280x1024/60, 1360x768/60, 1366x768/60, 1440x900/60, 1600x900/60, 1600x1200/60, 1680x1050/60, 1920x1200/60, 2048x1152/60 SMPTE: 720x480P/59,94/60, 720x576P/50, 1280x720P/50/59,94/60, 1920x1080P/50/59,94/60, 3840x2160/24/25/30/60, 4096x2160/24/25/30/60 |
| Входной аудиоформат | HDMI: PCM 2.0 |
| Выходное разрешение | Поддерживается VESA: 1024х768/60, 1280х800/60, 1600х1200/60, 1920х1200/60 и AUTO (предпочтительная собственная синхронизация дисплея). SMPTE: 1280х720/60, 1920х1080/60, 3840х2160/30/60 |
| Формат выходного аудио | HDMI: PCM 2.0 Цифровой аудиовыход: PCM 2.0 Аналоговый аудиовыход: Стерео (5-pin) |
| Управление | ИК-управление, кнопки на передней панели, RS232, LAN (Telnet API и веб-интерфейс) |
| Общие характеристики | |
| Рабочая температура | 0°C ~ 45°C |
| Температура хранения | -20°C ~ 70°C |
| Влажность | 10% ~ 90%, без конденсации |
| Защита от электростатического разряда | Модель человеческого тела: ±8 кВ (разряд с воздушным зазором)/ ±4 кВ (контактный разряд) |
| Источник питания | 100~240 В переменного тока 50/60 Гц |
| Потребляемая мощность (макс.) | 135,6 Вт |
| Размеры (Ш х В х Г) | 440 мм x 132,5 мм x 432,7 мм (без монтажных кронштейнов) |
| Масса | 10,9 кг |
| Требуемое место в стойке | 3U |
