Основные характеристики

• Дизайн в стиле настенной панели Decorator
• Кодирование и передача видео, аудио и сигналов Ethernet по оптическому интерфейсу Ethernet 10 Гбит/с
• Поддержка HDMI 2.0 с разрешениями до 4K/60 и семплированием 4:4:4
• Кодек PURE3®
• Функция интеллектуального селективного вещания на кодеке PURE3
• Поддержка кодеров/декодеров NAV® со скоростью передачи 1 Гбит/с

Информация для заказа:

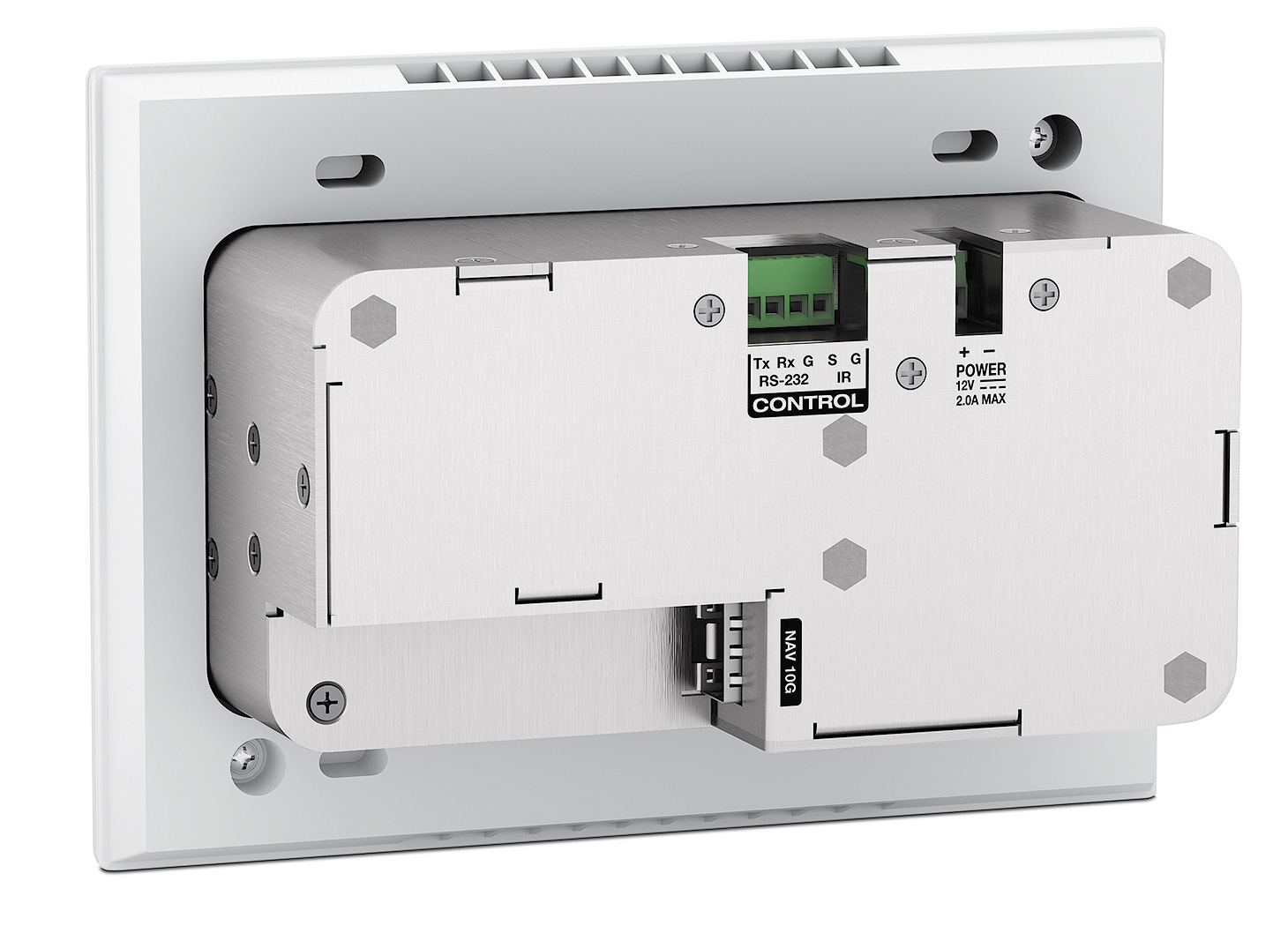

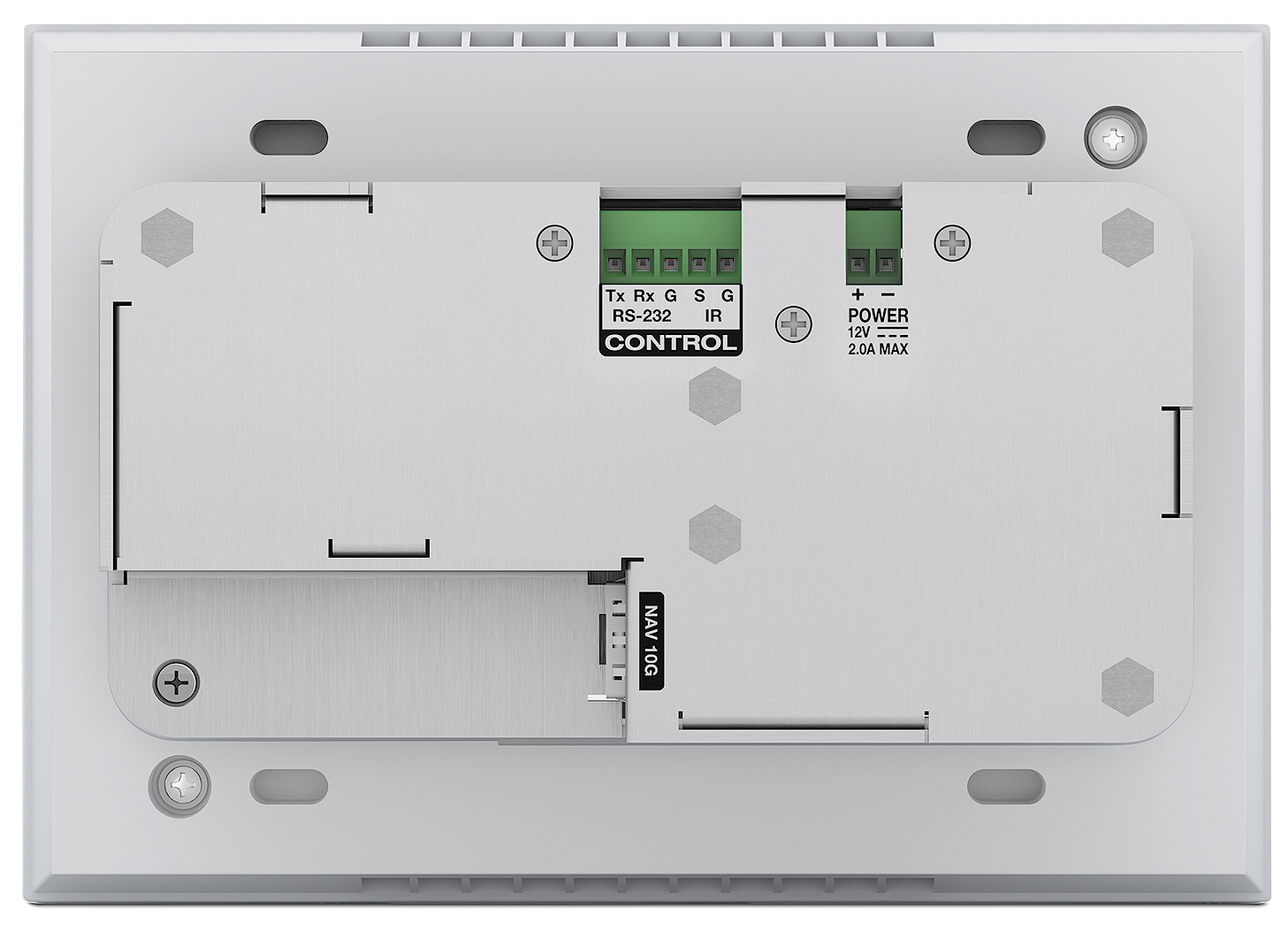

Extron NAV 10E 401 D – это кодер с технологией Pro AV over IP в стиле настенной панели Decorator, который передаёт сигналы видео, аудио и Ethernet высокого качества с очень низкой задержкой по оптическому интерфейсу Ethernet 10 Гбит, поддерживая малую полосу пропускания. Используя запатентованный Extron кодек PURE3®, он осуществляет передачу видео в реальном времени с разрешениями до 4K при 60 Гц и семплированием цвета 4:4:4 без потерь и с очень низкой задержкой, что значительно повышает производительность.

Регулируемые параметры скорости обеспечивают передачу сигналов по сетям 10 Гбит/с и совместимость с кодерами/декодерами NAV® 1 Гбит/с, обеспечивая возможность расширения в больших инсталляциях. Поддержка стандарта AES67 для передачи аудио по IP‑сетям упрощает интеграцию с аудиопроцессорами DMP Plus или другими аудиоустройствами с IP‑интерфейсом. Разработанная с целью поддержки профессиональных AV‑систем с высокими требованиями, мощная платформа NAV с возможностью расширения обеспечивает защищённую трансляцию AV‑сигналов к тысячам кодеров и декодеров.

Кодек PURE3 с функцией интеллектуального селективного вещания

NAV 10E 401 D применяет кодек PURE3 от Extron: уникальную технологию сжатия видеосигналов, основанную на вейвлет-преобразовании, которая превосходит функциональные характеристики стандартных систем сжатия. Обработка кодированных видеосигналов с семплированием цвета 4:4:4 выполняется практически без задержки, и при этом сохраняется исходное качество источника и его «родное» разрешение. Функция интеллектуального селективного вещания ISS на кодеке PURE3 – это уникальная технология потокового вещания Extron, которая оптимизирует передачу малоподвижного контента, тем самым улучшая передачу потоков. Кроме этого, кодек PURE3 предлагает функцию улучшенного маскирования ошибок, что обеспечивает надёжную защиту от сетевых сбоев, таких как битовые ошибки, «джиттер» (дрожание), нарушение последовательности или потери пакетов данных. Маскирование ошибок в кодеке PURE3 гарантирует надёжную передачу изображений, не вызывая увеличения задержки или пропускной способности, которое, как правило, наблюдается при использовании систем прямой коррекции ошибок (FEC).

Ethernet 10 Гбит/с

Предназначенный для сетей Ethernet 10 Гбит/с, NAV 10E 401 D имеет полосу пропускания, требуемую для передачи видео и аудио без видимых потерь, что гарантирует точное воспроизведение исходного источника с сохранением всех деталей контента и отсутствием видимых артефактов сжатия. Подключение по оптоволокну обеспечивает передачу AV‑сигналов на расстояние до 10 км по одномодовому кабелю или до 400 м по многомодовому. К тому же оптоволоконное подключение по определению невосприимчиво к внешним воздействиям и обеспечивает надёжную, бесперебойную передачу сигналов. Кодер NAV 10E 401 D идеально подходит для систем симуляции, ситуационных центров, систем медицинской диагностики или любых других инсталляций, где есть необходимость в надёжном распределении видеосигналов AV over IP без видимых потерь.

Расширение сети Ethernet

Благодаря встроенной возможности расширения сети Ethernet 1 Гбит/с кодер NAV 10E 401 D может удалённо подключаться к периферийным устройствам с интерфейсом Ethernet по тому же кабелю, который используется для передачи видео и аудио. Порт расширения Ethernet 1 Гбит/с обеспечивает удалённое подключение к сети LAN и управление подключёнными дисплеями или устройствами с поддержкой «Smart TV» (умное телевидение) на базе IP‑интерфейса, VoIP-телефонами или любым другим оборудованием с Ethernet.

HDCP 2.3

NAV 10E 401 D полностью совместим с HDCP 2.3 для передачи контента в формате UHD, зашифрованного по стандарту HDCP. Кроме этого, в кодере используется технология Extron Key Minder®, которая позволяет улучшить и упростить интеграцию с устройствами c интерфейсом HDMI. При работе с сигналами HDMI с защищённым контентом Key Minder аутентифицирует и поддерживает непрерывное шифрование HDCP для быстрой и надёжной передачи по всей сетевой инфраструктуре. Если HDCP-зашифрованный контент передаётся на дисплей без поддержки HDCP, приёмник выводит на экран зелёный сигнал, обеспечивающий визуальное подтверждение тому, что контент защищён от копирования и не может отображаться на дисплее.

Совместимость с AES67

Платформа NAV поддерживает стандарт AES67 для передачи аудио по IP-сетям, тем самым упрощая интеграцию с аудиопроцессорами DMP Plus или другими компонентами аудиосистемы с поддержкой IP‑протокола. Стандарт AES67 обеспечивает совместимость между основными протоколами передачи аудио по IP‑сети (audio over IP), которые применяются в настоящее время. Используя этот алгоритм, AV‑интеграторы смогут легко добавлять технологию сетевой передачи аудио в различные сферы применения, гарантируя надёжную работу и гибкие возможности распределения аудиосигналов.

Быстрая и надёжная коммутация

Системы NAV не ограничены только передачей и распределением видеосигналов. Множество кодеров и декодеров можно использовать вместе для создания AV‑матрицы на базе IP‑сети. Устройства линейки NAV Pro AV over IP предлагают гибкие возможности IP‑системы наряду с такими же удобными для интегратора функциями коммутации видео- и аудиосигналов, как на стандартных матричных коммутаторах, в частности, Key Minder, EDID Minder®, USB и независимая коммутация аудио. Вы можете создать небольшую систему коммутации на базе IP с использованием нескольких кодеров и декодеров, а также систему управления Extron серии Pro для защищённой коммутации. В проектах более крупного масштаба NAVigator System Manager может расширить функционал матричной коммутации, предлагая улучшенное управление и мониторинг системы в масштабе всей организации.

Priority Routing (приоритетная маршрутизация) позволяет пользователям создавать собственные теги, чтобы обеспечить соответствующую сортировку данных и облегчить поиск конечных точек. Пользователи могут добавить несколько тегов для одной конечной точки с помощью программного обеспечения NAVigator. При использовании совместно с системой управления Extron эти теги могут использоваться для классификации, сортировки или быстрого поиска конечных точек. Метод Priority Routing удобен для использования в системах с наличием нескольких категорий защиты данных или в проектах, где требуется управление большим количеством помещений по всей организации или кампусу.

Простая установка и настройка

NAV 10E 401 D имеет встроенный, удобный в использовании веб-интерфейс для простого доступа к настройкам сети, параметрам скорости передачи и другим характеристикам прямо в стандартном веб-браузере. Дополнительно к веб-интерфейсу устройство NAV 10E 401 D предлагает возможность конфигурирования в программном обеспечении Extron PCS (Product Configuration Software). Специально разработанный опциональный аппаратный контроллер NAVigator System Manager предлагает мощный функционал для централизованного управления и эксплуатации систем NAV в инсталляциях большого масштаба.

Мониторинг и управление системой

Доступный в качестве опции NAVigator System Manager превращает любую систему NAV в мощное, гибкое матричное решение на базе IP‑сети. NAVigator – это специально разработанный аппаратный контроллер с удобным в использовании интерфейсом, который предназначен для централизованного управления и эксплуатации систем на базе устройств NAV. Он обеспечивает оперативную установку, конфигурирование и быструю коммутацию, а также включает в себя расширенный функционал для мониторинга, диагностики и поиска и устранения неполадок. Помимо этого, NAVigator поддерживает групповое обновление прошивки и плюс к этому одновременное конфигурирование, резервное копирование и восстановление нескольких устройств в одной точке доступа. Вдобавок к этому, NAVigator спроектирован таким образом, чтобы напрямую интегрироваться с системами управления Extron серии Pro, которые, в свою очередь, предлагают интерфейс с защищённой платформой, выполняющий шифрование всех команд, поступающих от процессора управления к конечному устройству.

Безопасность

Благодаря использованию оптоволоконной передачи NAV 10E 401 D невосприимчив к электромагнитному воздействию и радиочастотным помехам, что делает его идеальным решением для работы в защищённых системах особой важности. Дополнительно все кодеры и декодеры серии NAV поддерживают протокол 802.1X для контроля доступа к сети. В случае использования этого протокола аутентификация 802.1Х обеспечивает авторизацию устройства для доступа к сети. Потоки видеосигналов и данных также зашифрованы по протоколу SRTP (безопасный протокол передачи данных в реальном времени). Системы NAV по умолчанию работают с системами управления Extron серии Pro, которые, в свою очередь, предлагают платформу с защищённым интерфейсом, выполняющую шифрование всех команд, поступающих от процессора управления к конечному устройству. Работая вместе, NAV и системы Extron серии Pro создают наиболее защищённое и надёжное решение для профессиональной передачи AV‑сигналов по IP‑сети (Pro AV over IP) в AV‑индустрии. Более того, при использовании с опциональным устройством NAVigator System Manager обмен данными между Manager и конечными устройствами зашифрован по протоколу SSH (Secure Shell client). Благодаря своим характеристикам с высоким уровнем защиты NAV 10E 401 D является идеальным решением для инсталляций в государственной, военной и медицинской сферах.

Управление серии Pro

Все кодеры и декодеры серии NAV включают в себя встроенный порт серии Pro для передачи сигналов RS‑232 и ИК, что позволяет значительно расширить системы управления Extron серии Pro за пределами физического расположения процессора. Эта уникальная функция, разработанная Extron, устраняет необходимость в использовании дополнительных процессоров управления на местах установки конечных устройств. Порт серии Pro на устройствах NAV обеспечивает эффективное, зашифрованное управление устройствами в любом месте, где есть подключение к сети. NAV представляет собой самое оптимальное решение для любого приложения, где требуются управление устройствами, гибкая коммутация видео и аудио, а также надёжная передача контента высокого качества на длинные дистанции.

Возможность расширения

Платформа NAV – это единственное решение, обеспечивающее безупречную, полную совместимость между кодерами и декодерами, работающими в сетях 1 Гбит/с или 10 Гбит/с. Устройства NAV используют кодек PURE3, что позволяет им либо передавать видеосигналы от кодеров 1 Гбит/с на декодеры 10 Гбит/с, либо снижать скорости передачи кодеров с 10 Гбит/с до 1 Гбит/с для дальнейшего декодирования потоков на соответствующих декодерах. Эти гибкие возможности гарантируют надёжную передачу видеосигналов самого высокого качества с максимально низкой задержкой по всему вашему предприятию.

Технические характеристики

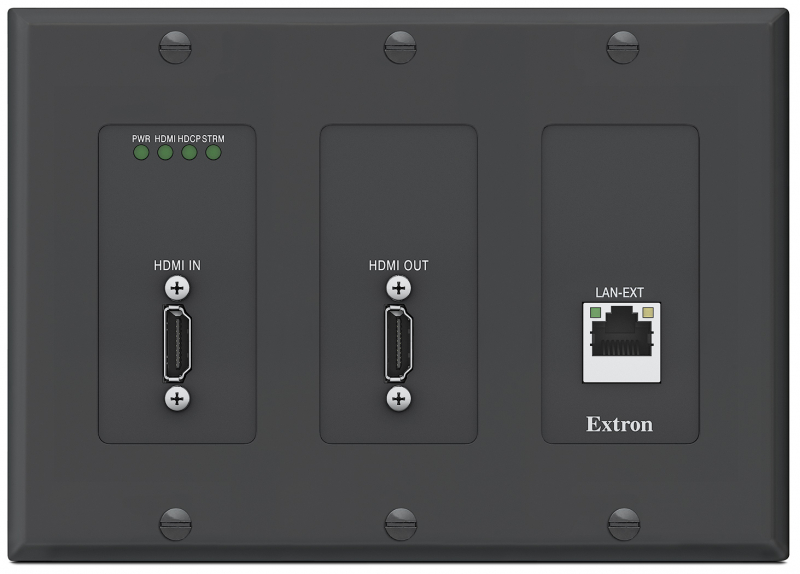

• Дизайн в стиле настенной панели Decorator — корпус на три ганга с монтажом в стену и лицевой панелью в стиле Decorator выпускается в чёрном или белом цвете для сочетания с различными интерьерами. Он обеспечивает возможность не привлекающего внимания монтажа рядом с источником без необходимости использования стойки или внешнего источника питания.
• Кодирование и передача видео, аудио и сигналов Ethernet по оптическому интерфейсу Ethernet 10 Гбит/с — Ethernet-платформа со сверхвысокими скоростями передачи 10 Гбит/с поддерживает гибкие возможности проектирования системы для высокоскоростной передачи сигналов на большие расстояния с учётом требований будущего.
• Поддержка HDMI 2.0 с разрешениями до 4K/60 и семплированием 4:4:4 — возможность поддержки форматов HDMI до 4K при 60 Гц (4096 x 2160) с полным семплированием цвета 4:4:4 обеспечивает точное воспроизведение исходных изображений.
• Кодек PURE3® — технология сжатия Extron на основе вейвлет-преобразования гарантирует высокое качество изображений с оптимальной скоростью передачи и предельно низкой задержкой. Благодаря надёжной защите от сетевых сбоев и встроенной функции маскирования ошибок PURE3 обеспечивает надёжную передачу видео в реальном времени по IP‑сетям без видимых потерь.
• Функция интеллектуального селективного вещания на кодеке PURE3 — интеллектуальное селективное вещание (Intelligent Selective Streaming) позволяет передавать малоподвижные изображения с очень низкой скоростью передачи и при этом поддерживать отображение контента без видимого ухудшения качества.
• Поддержка кодеров/декодеров NAV® со скоростью передачи 1 Гбит/с — поддержка передачи видео с низкой скоростью на декодеры 1 Гбит/с как в системах 1 Гбит/с, так и 10 Гбит/с.
• Сверхнизкая задержка и сжатие без видимых потерь — передача видеоконтента профессионального качества с очень низкой задержкой, используя кодек Extron PURE3® с уникальной технологией сжатия видеосигналов, гарантирует необычайное удобство работы и повышенное быстродействие на объектах особой важности.
• Поддержка аудиостандарта AES67 — поддержка алгоритма AES67 для передачи аудио по IP‑сетям обеспечивает совместимость с аудиопроцессорами DSP от Extron и сторонних производителей.
• Совместимость с HDCP 2.3 — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Расширение сети Ethernet — встроенная возможность расширения сети Ethernet позволяет подключаться к периферийным устройствам с интерфейсом Ethernet по тому же кабелю, который используется для передачи видео и аудио. Обеспечивается экономия расходов на кабели в инсталляциях, где для удалённых устройств требуется подключение к LAN.
• Стандартные разъёмы LC для подключения по оптоволокну обеспечивают стабильную, надёжную передачу с естественной защитой от внешних воздействий — защита от электромагнитных/радиопомех и оптическая развязка по одномодовому или многомодовому оптоволоконному кабелю. Устройство может передавать аудио/видео и сигналы управления на расстояния до 10 км по одномодовому оптоволоконному кабелю.
• Шифрование потоков по протоколу SRTP — безопасный протокол передачи данных в реальном времени SRTP (Secure Real-Time Transport Protocol) обеспечивает шифрование, аутентификацию сообщений и целостность передачи для видеосигналов и потоков данных.
• Независимая коммутация аудио и видео (audio breakaway) — обеспечивает возможность отделения аудио от соответствующего ему видеосигнала.
• Настраиваемая экранная заставка — если входной видеосигнал не обнаружен, может отображаться полностью чёрный или синий экран, последний видеокадр или загруженная пользователем заставка.
• Метод Priority Routing — позволяет добавлять собственные теги к конечным точкам с помощью программного обеспечения NAVigator. Данные теги можно использовать для дальнейшей классификации конечных точек, простого поиска их местоположения в сети или для применения правил маршрутизации с помощью системы управления Extron.
• Протокол 802.1Х контроля доступа к сети — поддержка аутентификации по протоколу 802.1Х на основе принадлежности к порту, согласно которой все устройства должны быть одобрены, прежде чем получить доступ к сети.
• Модуль, сертифицированный по стандарту FIPS 140-2 — криптографический модуль Extron соответствует нормам NIST и CCS, а также сертифицирован по программе CMVP согласно федеральному стандарту обработки информации FIPS 140-2 с целью обеспечения защиты конфиденциальных данных.
• Поддержка службы Active Directory — интеграция с Microsoft® Active Directory упрощает управление пользователями и аутентификацию групп и помогает поддерживать строгую политику безопасности.
• Настройка скорости передачи — возможность выбора скорости передачи, не снижая качество изображений, позволяет создавать более гибкие сетевые конфигурации, которые легко адаптируются к различным требованиям инсталляций. Неблокирующая архитектура устройства может поддерживать проекты очень крупного масштаба.
• Маскирование ошибок — предлагает высокую степень защиты от сетевых ошибок, тем самым гарантируя надёжную передачу изображений в высоком качестве, маскируя ошибки даже во время существенных потерь пакетов данных.
• Локальный выход HDMI — локальный выход HDMI выводит сигнал на локальный монитор, в AV‑систему или аппаратный кодек, позволяя осуществлять мониторинг или передачу контента без использования дополнительного усилителя-распределителя.
• Встроенный веб-интерфейс — интуитивный, удобный в использовании встроенный веб-интерфейс упрощает конфигурирование и настройку устройств, а также управление системой.
• EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Key Minder® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на один или несколько дисплеев.
• Визуальное подтверждение HDCP — при передаче HDCP-зашифрованного контента на несовместимый с HDCP дисплей на него поступает полноэкранный зелёный сигнал, который подтверждает, что контент защищён от копирования и не может отображаться на данном дисплее.
• Поддержка эмбедированных в HDMI аудиосигналов — напрямую взаимодействует с наиболее распространёнными сигналами AV‑источников для совместимости с большинством аудиоустройств.
• Работает с кабелями Show Me — кабели и ретракторы (Retractor) типа Show Me предлагают удобное подключение, возможность выбора входа и управление AV‑системами.
• Интеграция с системами серии Pro для надёжного и простого управления внешними устройствами — контроллер спроектирован для интеграции напрямую с системами управления Extron серии Pro, позволяя осуществлять защищённое, зашифрованное управление внешними устройствами по RS‑232 и ИК без необходимости в дополнительных процессорах управления.
• Функция управления бытовой электроникой CEC (Consumer Electronics Control) — команды CEC могут быть активированы для управления дисплеями или другими AV‑устройствами, подключёнными через HDMI.
• Платформа с защищённым интерфейсом — работая по умолчанию с системами NAV, системы управления Extron серии Pro предлагают гибкое управление системой и матричной коммутацией на базе платформы с защищённым интерфейсом, которая выполняет шифрование всех команд, поступающих от процессора управления к конечному устройству. Работая вместе, NAV и системы Extron серии Pro создают наиболее защищённое и надёжное решение для профессиональной передачи AV‑сигналов по IP‑сети (Pro AV over IP) в AV‑индустрии.
• Поддержка IGMPv3 — обеспечивает групповую фильтрацию IGMPv3 в режиме multicast для снижения расхода трафика. Это обеспечивает возможность использования стандартного сетевого оборудования.
• Обнаружение декодера одним нажатием кнопки — идентификация конечных устройств с помощью ID-кнопки и индикатора для быстрого обнаружения устройств в сети, что упрощает диагностику и инсталляцию.
• Монтаж в прилагаемую настенную панель в стиле Decorator на 3 ганга — настенная панель в стиле Decorator на 3 ганга выпускается в чёрном или белом цвете для сочетания с различными интерьерами.
• Внешний блок питания Extron Everlast™ в комплекте — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты.

Схема AV системы

Conference Room

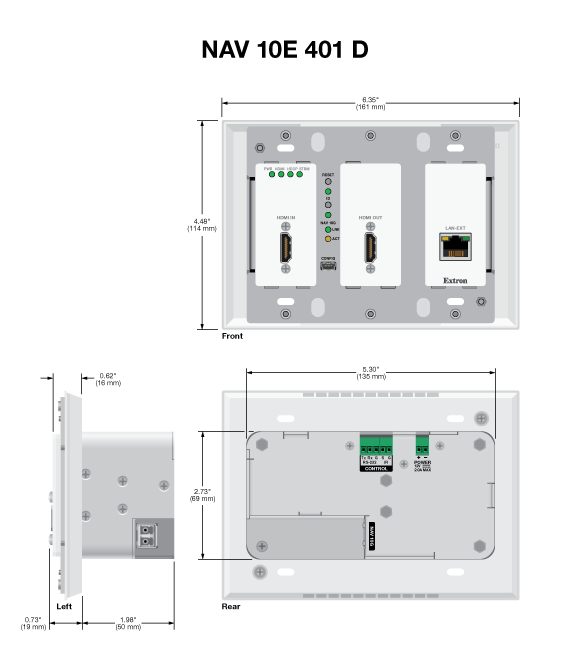

Чертеж
