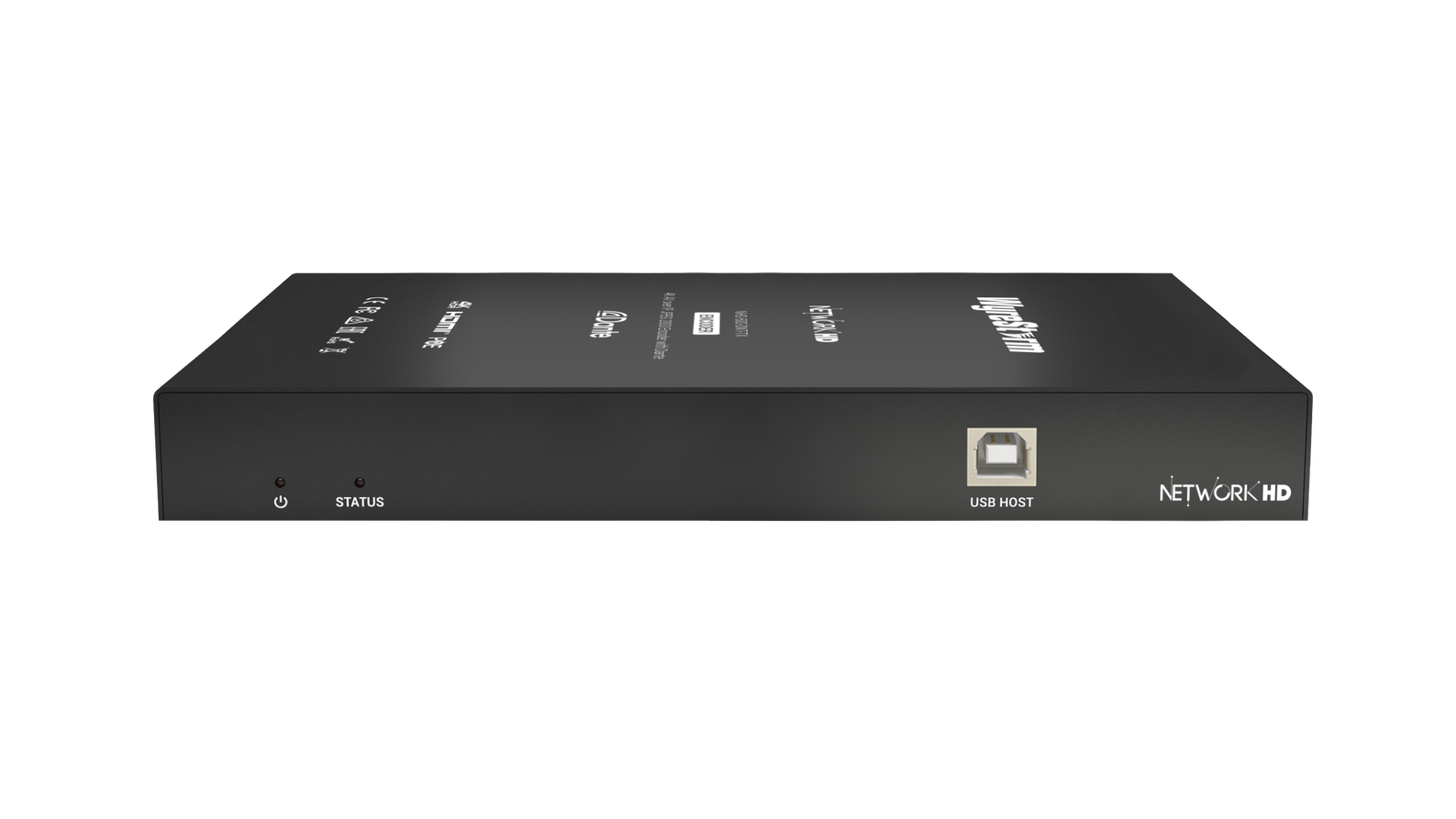

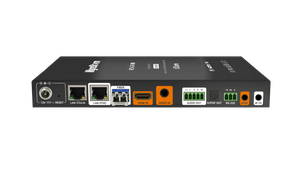

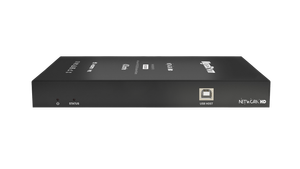

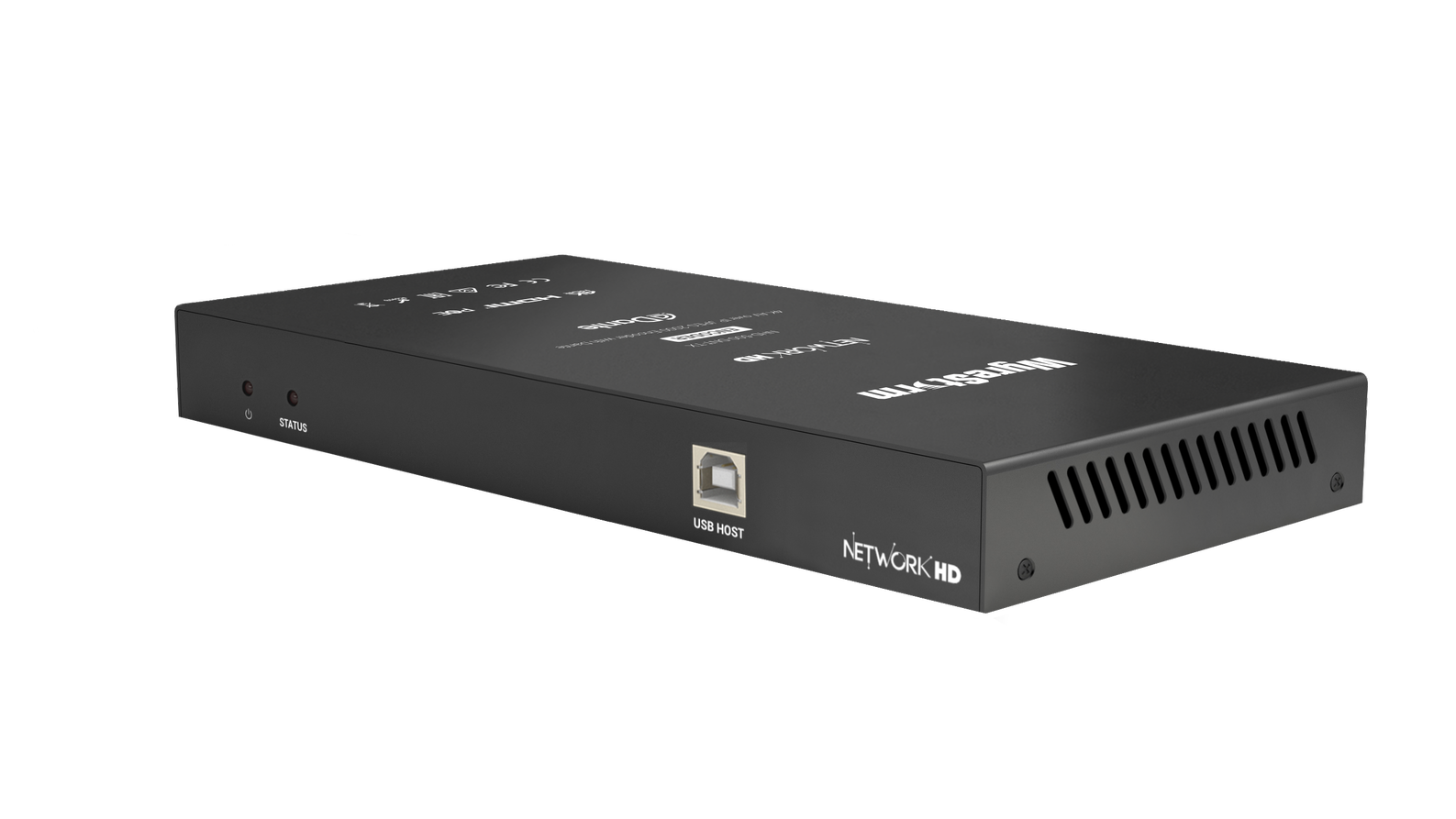

NHD-500-DNT-TX
Энкодер 4K60 4:4:4 JPEG2000 для вещания в сеть с поддержкой Dante
Описание
 | Онлайн академия Wyrestorm: тренинг WyreStorm NHD (доступ после регистрации) Демо интерфейса NHD-CTL-PRO: изучить (Username: admin / Password: admin) |
WyreStorm NHD-500-DNT-TX является частью инновационного семейства продуктов серии NetworkHD 500 и дает возможность кодирования до 4K60 4:4:4, включая контент Dolby Vision, HDR10 и HLG. Продукты серии 500 имеют такие преимущества, как выбор передачи данных по Ethernet или оптоволокну. Кодирование со сверхнизкой задержкой и невероятно высокая скорость матричной коммутации также являются преимуществами NHD-500-DNT-TX, а также уникальность устройству добавляют аудиовыходы — двухканальный Dante и AES67.
DANTE и AES67
Встроенный 2-канальный выход Dante и AES67 позволяют отправлять звук по сети на аудиопроцессоры, усилители, микшеры и другие устройства с поддержкой этих стандартов. Звук может передаваться по Dante либо со входа HDMI-энкодера, либо с отдельного аналогового входа.
Отдельная система аудио
Аудио, передаваемое по Dante, может быть независимым или интегрироваться в систему сигналов NetworkHD. Если стороннее оборудование Dante образует выделенную сеть, используйте только порт Dante, чтобы разделить системы и избежать сложных сетевых конфигураций.
Кодирование HDMI 2.0
Кодирование контента HDMI 2.0 поддерживает 4K60 4:4:4 8 бит и видео с высоким динамическим диапазоном, в том числе Dolby Vision, HDR10 и HLG до 12 бит 4:2:2 при 60 Гц по сети 1GbE.
ETHERNET или оптоволокно
Оснащенный SFP- и Ethernet-выходами NHD-500-DNT-TX, привнесет гибкость в любую инсталляцию. Ethernet поддерживает передачу данных на расстояние до 100 м, а оптоволокно при использовании многомодового волокна OM3 — до 550 м.* (*в зависимости от используемого SFP модуля)
Безопасность
Сквозное шифрование обеспечивается поддержкой таких протоколов, как SSH, TLS и HTTPS.
Ультранизкая задержка
Задержка менее одного кадра (16 мс) в режиме сквозной передачи незаметна для пользователей.

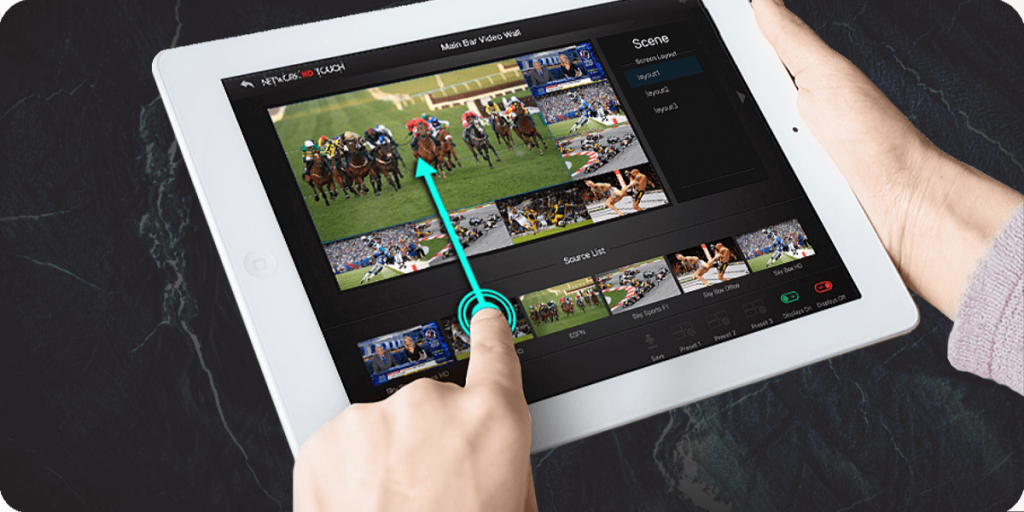

NetworkHD Touch
Модели серии 500 полностью совместимы с приложением для управления NetworkHD Touch. Управляйте матричной коммутацией и режимами видеостены с предварительным просмотром контента с каждого энкодера.
Дополнительные функции
- Поддержка передачи многоканального звука, включая DTS:X и Dolby Atmos
- Масштабируемость входов и выходов благодаря режиму Multicast
- Управление CEC One-Touch Play и Standby, или через ИК-порт или RS-232
- Вывод пользовательского изображения при отсутствии сигнала
- Отдельный аналоговый аудиовыход с регулировкой громкости
- Пакетное обновление прошивки и настройки значительно сокращают время установки.
- Управление EDID с импортом/экспортом
Комплектация
- 1x Передатчик NHD-500-DNT-TX
- 1x ИК-эмиттер
- 1x ИК-приемник
- 2x Кронштейна для крепления на стену
- 2x Крепление для шасси для установки в стойку
- 1x Терминал 3-пин
- 1x Терминал 5-пин
Характеристика

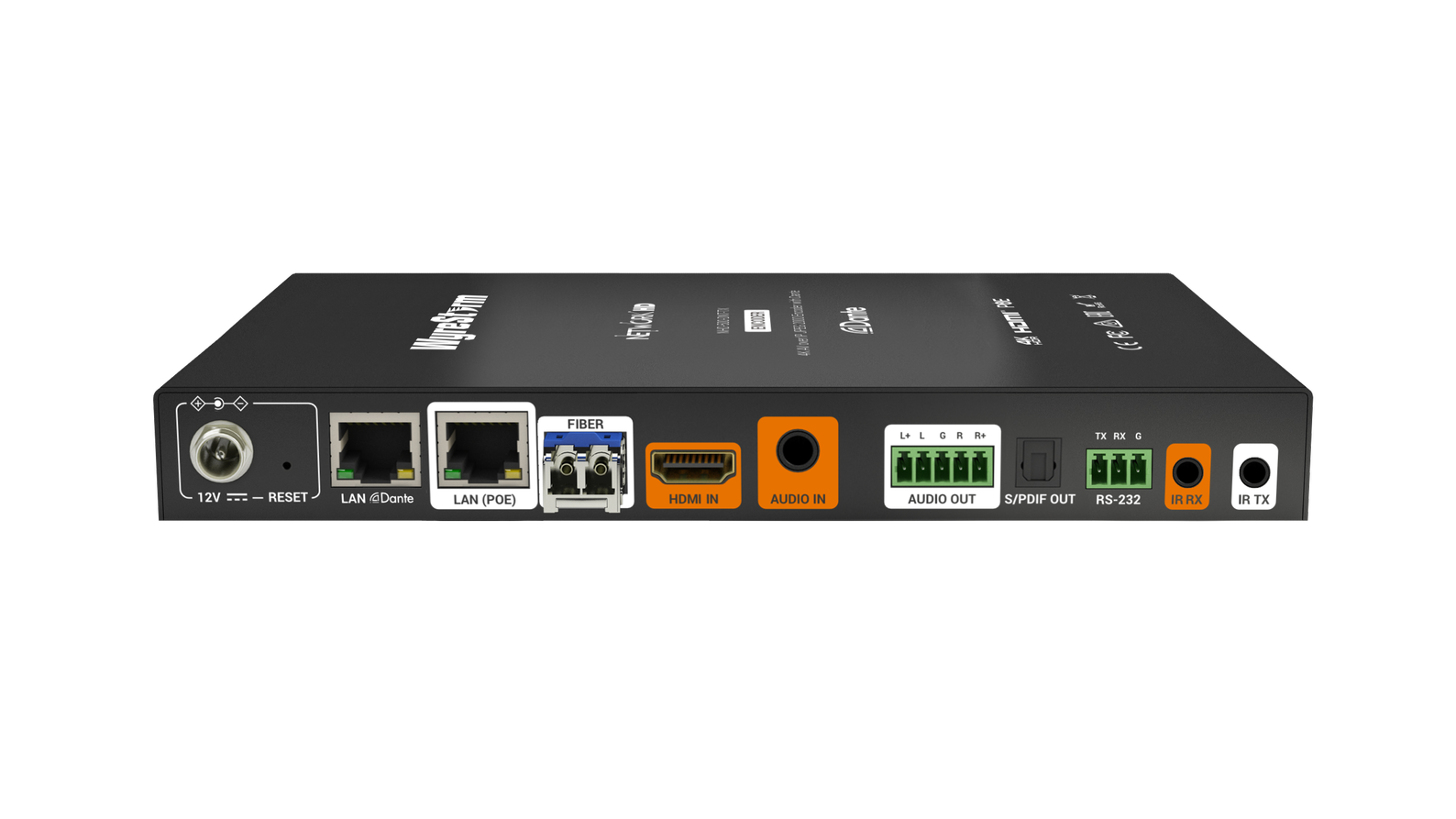

| Наименование | NHD-500-DNT-TX |
| Аудио и видео | |
| Входы | 1x HDMI 1x аудиовход: 3,5 мм TRS Stereo |
| Выходы | 1x балансный аналоговый 5-пиновый 1x цифровой Toslink |
| Максимальная частота пикселизации | 600МГц |
| Разрешение видео (макс.) | 4096x2160p @ 60Гц 8bit 4:4:4 или RGB 3840x2160p @ 60Гц 12bit 4:2:2 Dolby Vision 3840x 2160p @ 60Гц 10bit 4:2:2 HDR10/HLG 1920x1080p @60Гц 12 бит |
| Поддерживаемые стандарты | RGB, BT.2020, BT.709, DCI, HDR10, HDR10+, HLG, Dolby Vision |
| Форматы аудио | Passthrough: от PCM 2 канала до DTS:X и Dolby Atmos ARC: от PCM 2 канала до Dolby Digital Plus и DTS 5.1 Dante/AES67: 2 канала PCM |
| Кодирование выходного видео | JPEG 2000 |
| Скорость кодирования данных | Макс: 850 Мб/с (настраиваемая) |
| Сквозная задержка | Задержка 1 видеокадр (режим сквозной передачи) 16 мс при 4K60 Задержка 2 видеокадра (режим скалера/VW) |
| Связь и управление | |
| Поддерживаемые стандарты | RGB, DCI, USB 1.1, 2.0, BT.2020 |
| HDMI | HDMI 2.0b, HDCP 2.2, CEC, ARC, EDID |
| Сеть | 2x 1GbE RJ45 (Dante и основной AV-выход) 1 x 1Gbps SFP (1000Base-SX: 550м при использовании OM3 MMF) (1000Base-LX: 5км при использовании SMF) (1000Base-LX10: 10км при использовании SMF) |
| RS-232 | 1x 3,5 мм, двунаправленный, программируемый через API |
| ИК | Эмиттер 1x 3,5 мм TS Mono Jack, Приемник 1x 3,5 мм TS Mono Jack, программируемые через API |
| USB | 1x USB-C (Отдача до 300 Мб/с) |
| Протоколы безопасности | AES 128, SSH, TLS, HTTPS |
| Электропитание | |
| Блок питания | 12В постоянного тока, 1A |
| PoE | 802.3af |
| Потребляемая мощность | Maкс. 15,4 Вт, средняя: 8 Вт |
