Модуль сопряжения R3-МС является универсальным устройством, сопрягающим приборы и устройства интерфейса R3-Link с другими сторонними интерфейсами. Модуль R3-МС преобразует потоки данных интерфейса R3-Link и передает их в другие интерфейсы, такие как USB, RS-485, RS-232, TTL и обратно.

В зависимости от прошивки модуля R3-МС он может выполнять одну из следующих функций:

Связь приборов интерфейса R3-Link с компьютером: подключение объединенных по интерфейсу R3-Link адресных приемно-контрольных приборов и устройств к USB порту компьютера для конфигурирования всей системы, вывода на мониторинг и управления всеми элементами системы R3-Рубеж;

Передача тревожных сообщений от приборов интерфейса R3-Link в системы мониторинга: прием данных из интерфейса R3-Link, перевод этих данных в протокол ContactID и трансляция этих сообщений в интерфейс RS-485 (RS-232) для передачи их на:

• передатчик RS-202TD-RR системы мониторинга Lonta-202, Lonta Optima, «Базальт» компании «Альтоника»;
• прибор объектовый оконечный ОКО-3-А-ООУ в систему передачи извещений компании «Око»;
• объектовую панелью «Союз-GSM» C.Nord (GSM / Ethernet).

Сопряжение приборов интерфейса R3-Link с оборудованием сторонних производителей по протоколу Modbus RTU: перевод информационных сигналов от приборов интерфейса R3-Link адресной системы Рубеж в формат данных, используемых в протоколе Modbus RTU, и выдача этих данных в порт интерфейса RS-485. Данное сопряжение позволяет передавать состояния зон и исполнительных устройств адресной системы Рубеж во внешние системы сторонних производителей, поддерживающих прием данных по протоколу Modbus RTU, а также принимать внешние команды от сторонних систем по протоколу Modbus RTU для управления устройствами системы Рубеж.

Организация шлюза между двумя разными интерфейсами R3-Link: обеспечивается межинтерфейсный обмен командами по управлению сценариями работы приборов R3-Рубеж-2ОП и контроллеров R3-Рубеж-КАУ2, находящихся в разных интерфейсах R3-Link. Шлюз, осуществляя взаимно перекрестные связи между приборами двух разных интерфейсов R3-Link по запуску сценариев, выполняет роль локального маршрутизатора до 1000 двунаправленных межинтерфейсных связей.

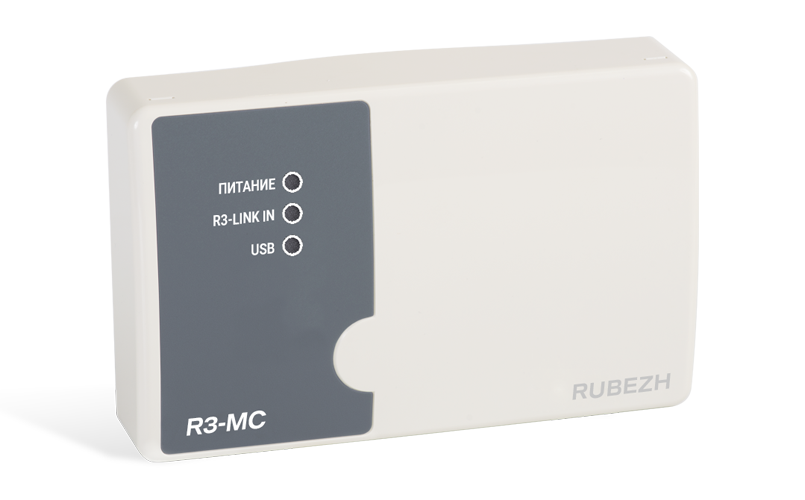

На лицевой стороне модуля R3-МС расположены светодиодные индикаторы, предназначенные для индикации текущего состояния модуля:

• светодиодный индикатор ПИТАНИЕ, отображающий наличие питания на R3-МС;
• светодиодный индикатор R3-LINK, отображающий обмен данными в канале R3-Link; светодиодный индикатор USB, отображающий обмен данными с компьютером;
• светодиодный индикатор RS-485, отображающий наличие обмена данными с внешними устройствами.
