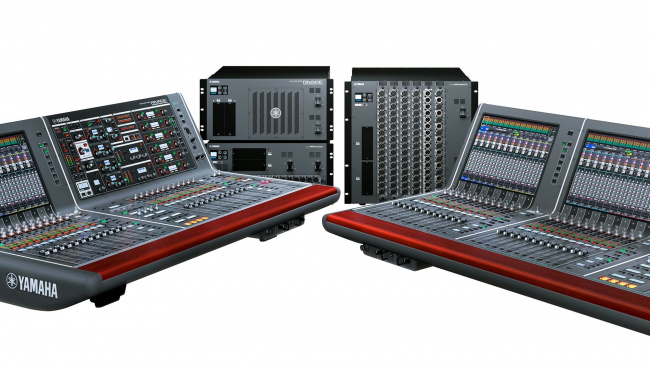

С точки зрения качества звучания, управления, функционального наполнения, надежности, расширяемости и других эксплуатационных качеств, RIVAGE PM10 представляет собой полностью обновленную флагманскую модель, задающую ориентиры для будущих поколений.

В системе RIVAGE серии PM используется модульная архитектура, предоставляющая гибкие возможности по созданию системы необходимого размера и структуры.

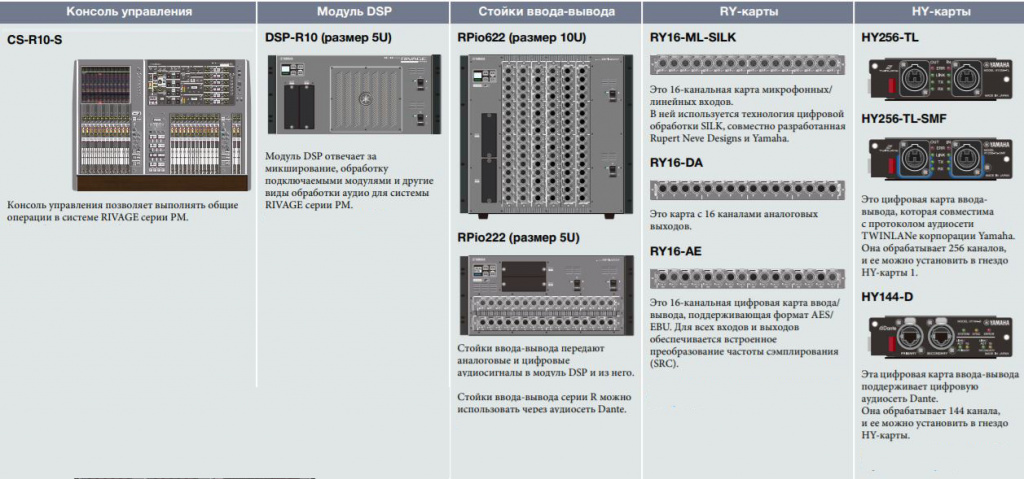

Компоненты для системы RIVAGE PM10 (CS-R10-S):

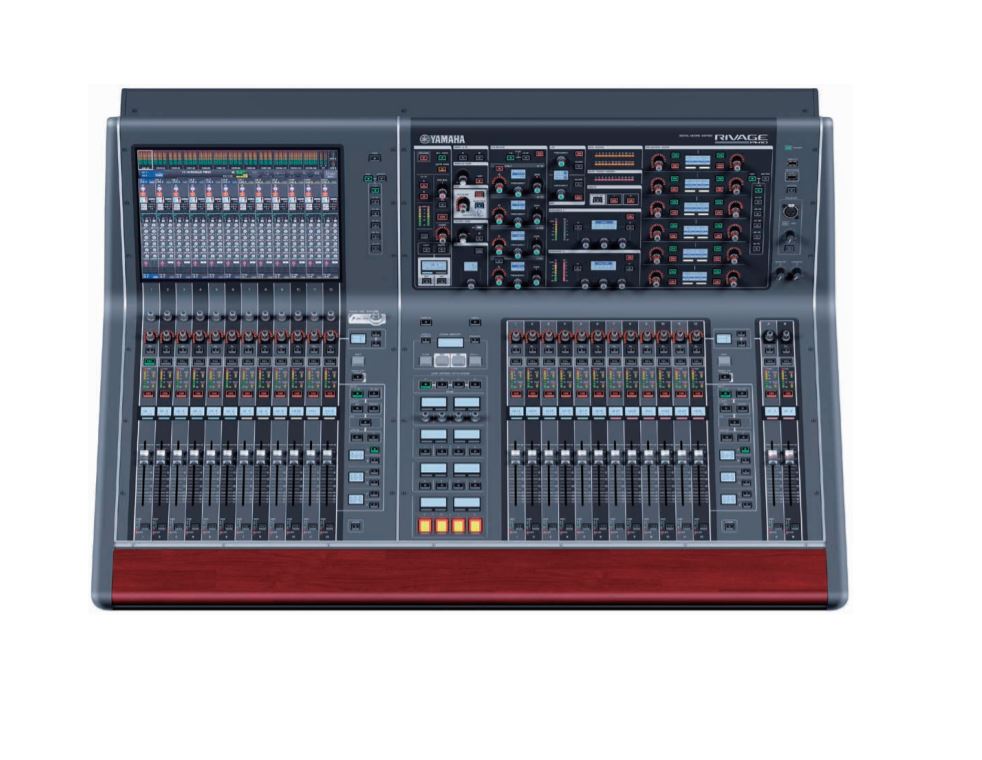

• Консоль управления: CS-R10-S
  Консоль управления позволяет выполнять общие операции в системе RIVAGE PM10

• Модули DSP: DSP-RX-EX/ DSP-RX/ DSP-R10
  Модули DSP отвечают за микширование, обработку подключаемыми модулями и другие виды обработки аудио для системы RIVAGE PM10.
• Модули ввода-вывода: RPio622 и Rpio222
  Модули ввода-вывода передают аналоговые и цифровые аудиосигналы в модуль DSP и из него.
• Платы аудиоинтерфейса:
      - RY16-ML-SILK - Это 16-канальная карта микрофонных/линейных входов. В ней используется технология цифровой обработки SILK, совместно разработанная Rupert Neve Designs и Yamaha.
     - RY-16-DA - Это карта с 16 каналами аналоговых выходов.
     - RY16-AE - Это 16-канальная цифровая карта ввода/вывода, поддерживающая формат AES/EBU. Для всех входов и выходов обеспечивается встроенное преобразование частоты дискретизации.
     - HY256-TL
     - HY256-TL-SMF
  Это цифровая карта ввода-вывода, которая совместима с протоколом аудиосети TWINLANe корпорации Yamaha. Она обрабатывает 256 каналов, и ее можно установить в гнездо HY-карты.
     - HY144-D - Это цифровая карта ввода-вывода поддерживает цифровую аудиосеть Dante. Она обрабатывает 144 каналов, и ее можно установить в гнездо HY-карты.

RIVAGE PM: ОБЗОР

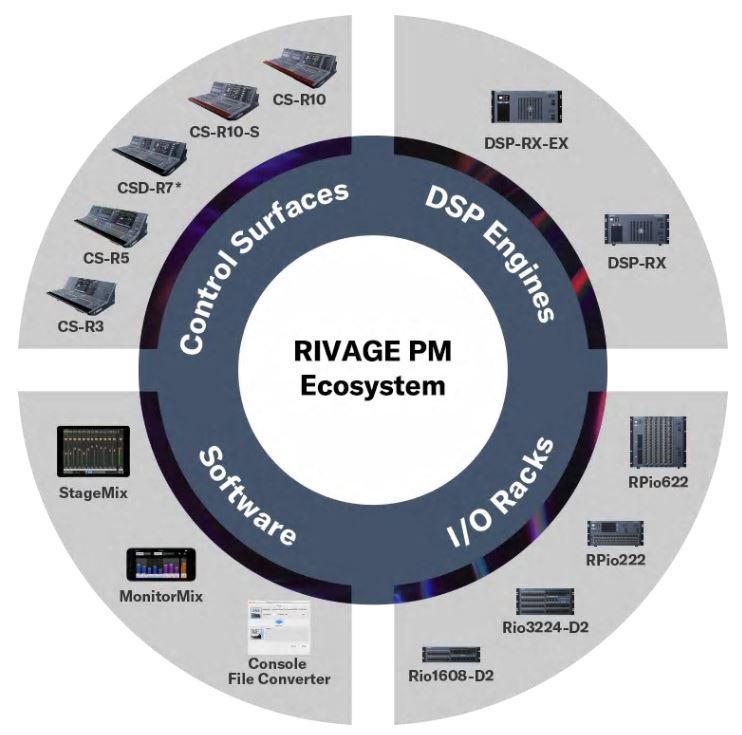

Комплексное семейство продуктов

Серия RIVAGE PM включает в себя пять консолей, два DSP-модуля, два рэковых модуля ввода/вывода и возможность использования двух сетевых протоколов. Сочетание любых из этих компонентов можно использовать для создания систем в широком диапазоне сценариев применения и бюджетов. Все пять консолей оснащены схожими интерфейсами, включающими до трех блоков по 12 фейдеров в каждом, сенсорные дисплеи и фирменный раздел Selected Channel. Звукоинженеры, знакомые с одной консолью RIVAGE PM, могут легко переключиться на любую другую модель и начать работу за считанные минуты. Все компоненты системы RIVAGE PM совместимы между собой — компоненты предыдущих версий будут работать в сочетании с более новыми системами. Это относится как к рэковым модулям ввода/вывода, так и DSP-модулям, поэтому их можно не только использовать по отдельности, но и, например, совмещать DSP (цифровые сигнальные процессоры) в зеркальных конфигурациях в составе масштабных систем.

ЗВУК: Разработано и модернизировано для звукового совершенства

Идеальная отправная точка для творческого подхода к звукорежиссуре — это чистый и естественный звук. Эта концепция лежит в основе всех микшеров Yamaha, которые позволяют записывать сценический звук с высокой точностью в его первоначальном виде, а затем обрабатывать нужным образом для реализации творческого замысла. Преимущества неизменного следования этому принципу очевидны во всех устройствах серии RIVAGE PM.

В его основу положены гибридные микрофонные предусилители с аналоговыми входными каскадами, представляющие собой концепцию Yamaha Natural Sound (Естественное звучание от Yamaha) в ее наиболее передовом виде. В цифровом каскаде усовершенствованная технология моделирования аналоговых цепей (Virtual Circuitry Modeling, VCM) воссоздает характеристики трансформаторной схемотехники от Rupert Neve Designs и известную функцию обработки SILK для получения исключительно музыкального объемного звука. В совокупности с улучшенным канальным эквалайзером и компрессором эти технологии обеспечивают невероятно широкий простор для творчества.

Встроенные плагины, поддерживающие творческую составляющую звукорежиссуры, тоже совершили значительный эволюционный прорыв. Многие из них добавлены благодаря сотрудничеству с другими производителями, которые являются лидерами в своих сферах. Сотрудничество с RND (Rupert Neve Designs) и использование технологии VCM позволило создать безупречные копии известных эквалайзера и компрессора 70-х – 80-х годов. Также добавлены точно воссозданные модели гармонайзера Eventide и ревербератора, появление которых было бы невозможно без тесного сотрудничества с первоначальными производителями.

Все это реализовано в серии RIVAGE PM, чтобы предоставить звукоинженерам инструменты, необходимые для максимально качественного и выразительного звучания.

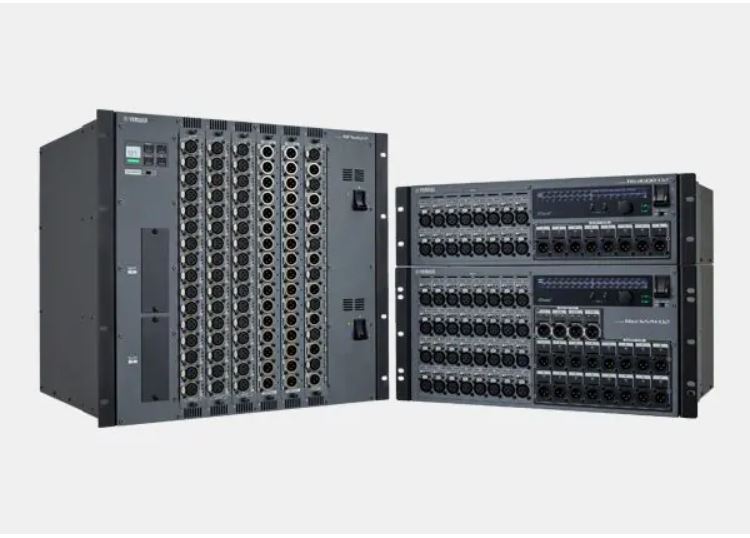

Два вида модулей ввода/вывода

Входные цепи и обработка крайне важны для достижения высокого уровня качества звука. Выходное оконечное устройство сигнальной цепи также играет важную роль в поддержании этого качества. Yamaha предлагает два вида высокопроизводительных рэковых модулей ввода/вывода для системы RIVAGE PM, каждый из которых обеспечивает совместимость с определенной аудиосетью.

Одна из этих сетей — TWINLANe, которая поддерживает передачу до 400 аудиоканалов одновременно по оптическому кабелю. Рэковые модули ввода/вывода RPio622 и RPio222 являются устройствами TWINLANe, как и платы аудиоинтерфейса HY256-TL и HY256-TL-SMF. Модули RPio622 и RPio222 содержат гибридные микрофонные предусилители с высокопроизводительными аналоговыми входными каскадами, а также цифровые цепи, включающие в себя точную эмуляцию трансформаторов Rupert Neve Designs и процессора SILK.

Также доступна совместимость с сетью Audinate Dante, которую поддерживают многие другие консоли и профессиональные аудиопродукты Yamaha. Рэковые модули ввода/вывода Rio3224-D2, Rio1608-D2 и плата аудиоинтерфейса HY144-D поддерживают сеть Dante. Их можно использовать в любой системе серии RIVAGE PM, чтобы обеспечить передачу звука в несжатом виде. Оба этих сетевых решения позволяют записывать звук со сцены без какого-либо окраса и с сохранением всех нюансов. Благодаря этому звукоинженер может воспользоваться творческими возможностями серии RIVAGE PM для максимального воздействия на слушателя.

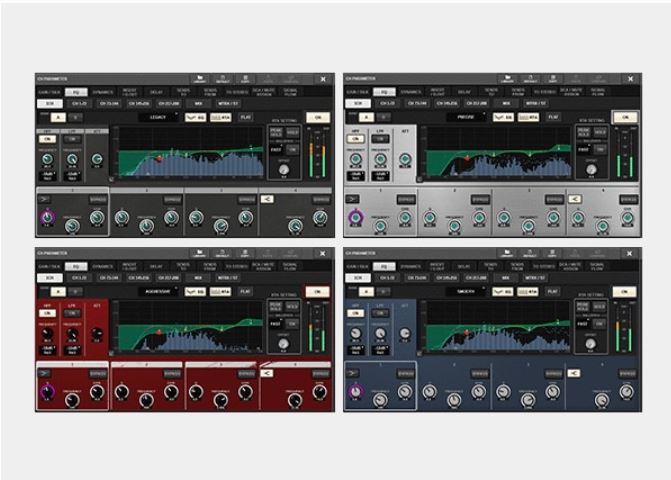

Эквализация каналов и компрессия, отточенные до беспрецедентного уровня

 Канальный эквалайзер и компрессор RIVAGE PM также были значительно обновлены и настроены в соответствии с нововведениями в секции входных каналов. Входные каналы оснащены 4-полосным параметрическим эквалайзером, в то время как выходные каналы оснащены 8-полосным параметрическим эквалайзером с 4 типами алгоритмов, в том числе недавно разработанные варианты. Алгоритм Precise (Точный) позволяет легко осуществлять точную настройку целевых частот эквалайзера, алгоритм Aggressive (Агрессивный) разработан как инструментом для максимальной художественной выразительности, а алгоритм Smooth (Мягкий) обеспечивает мягкость и естественность звука. Также предусмотрен алгоритм Legacy (Классический) — это эквалайзер с хорошо знакомыми характеристиками и звучанием, который поставлялся со ставшими стандартами в отрасли цифровыми микшерами Yamaha, такими как PM1D и PM5D. Алгоритм Precise включает параметр Q для фильтров с высоким и низким сглаживанием, который позволяет настраивать плавность «колена» для более точного управления звучанием. Доступны два одновременно работающих модуля динамической обработки, каждый из которых функционирует в качестве гейта, одного из двух типов компрессоров, дакера или деэссера на выбор. Эти два типа компрессоров — Legacy Comp (Классический компрессор), унаследовавший характеристики стандартных компрессоров цифровых консолей Yamaha, и Comp260 — модель на основе технологии VCM популярного аналогового компрессора/лимитера середины 70-х годов. Последний точно моделирует характеристики аналоговой схемы и детектора среднеквадратического уровня, используемых в исходном устройстве, с точной настроенными параметрами для оптимального эффекта в применениях с живым звуком. Также предусмотрены пресеты, воссоздающие исходные фиксированные настройки этого классического компрессора/лимитера. Их удобно использовать в тех случаях, когда требуется оригинальный звук.

Широчайший выбор плагинов

Качество обработки всегда было сильной стороной цифровых консолей Yamaha. Устройства серии RIVAGE PM предлагают широкий выбор плагинов, в том числе цифровые модели классических аналоговых устройств. В них встроено более 50 плагинов, а высокая производительность позволяет одновременно использовать до 256* экземпляров таких сложных плагинов, как Portico 5033 и Portico 5043. Также доступен гармонайзер Eventide H3000 Ultra-Harmonizer, новый ревербератор SP2016 с большим набором пресетов, алгоритм автоматического микширования для микрофонов Dan Dugan и другие плагины. Эти вклады известных сторонних разработчиков дополняют ряд фирменных плагинов Yamaha, обеспечивая необычайную универсальность и невероятные возможности обработки, которые дают звукоинженеру полную свободу творчества.

_________________
* При использовании DSP-RX-EX

Плагины RND Portico

 Цифровая версия процессора SILK, созданная в сотрудничестве с RND, является важной частью системы RIVAGE PM, но далеко не единственным результатом этих плодотворных отношений. В дополнение к хорошо известным и высоко оцененныму пользователями эквалайзеру Portico 5033 и компрессору 5043, системы RIVAGE PM имеют удобный в использовании процессор Portico 5045 Primary Source Enhancer от Rupert Neve Designs. С помощью Portico 5045 можно легко управлять уровнем фонового шума микрофонов, при этом улучшая четкость звука и увеличивая порог возникновения обратной связи. Portico 5045 — это ценный инструмент для домов поклонения, стадионов, концертных залов и любых других мест проведения живых выступлений, где нужно тщательно контролировать обратную связь.

Автоматический микшер Dan Dugan

 В результате тесного сотрудничества с компанией Dan Dugan Sound Design в цифровых микшерных консолях серии RIVAGE PM реализована функция автоматического микширования микрофонного сигнала от Dan Dugan, созданная на основе передовых алгоритмов. Подготовка к работе довольно проста: для автоматической оптимизации усиления на микрофонных входах достаточно включить процессор на каналах, которые вы собираетесь использовать (количеством до 64). Усиление контролируется очень плавно и естественно — будто микширование выполняет опытный звукорежиссер. Система также эффективно устраняет проблемы обратной связи и гребенчатого фильтра. В речевых применениях, особенно в условиях мероприятия без сценария, специалисту сведения проще сосредоточиться на деталях микса, не отвлекаясь непосредственно на манипулирование фейдерами.

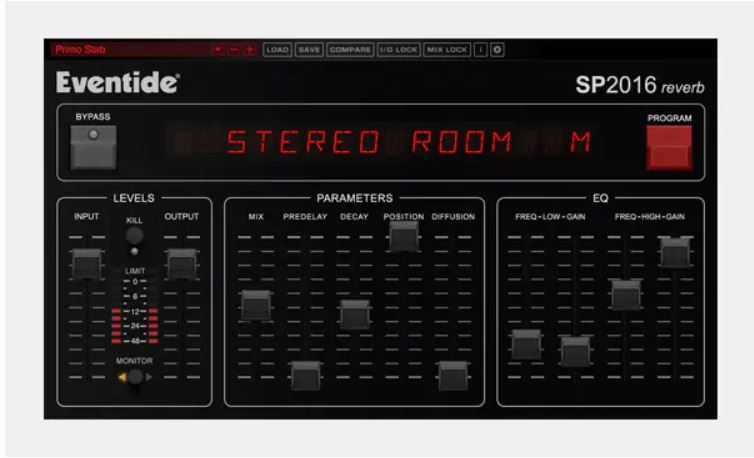

Эффекты Eventide

 Название «Eventide» стало легендарным в отрасли эффектов. Плагины известного гармонизатора H3000 Ultra-Harmonizer и нового ревербератора SP2016, добавленного в версии 4.0, доступны в устройствах серии RIVAGE PM. В дополнение к полному набору параметров, которые можно редактировать для точной настройки эффектов под любые нужды, SP2016 включает большое количество пресетов, с помощью которых можно легко и быстро подобрать идеально подходящий эффект.

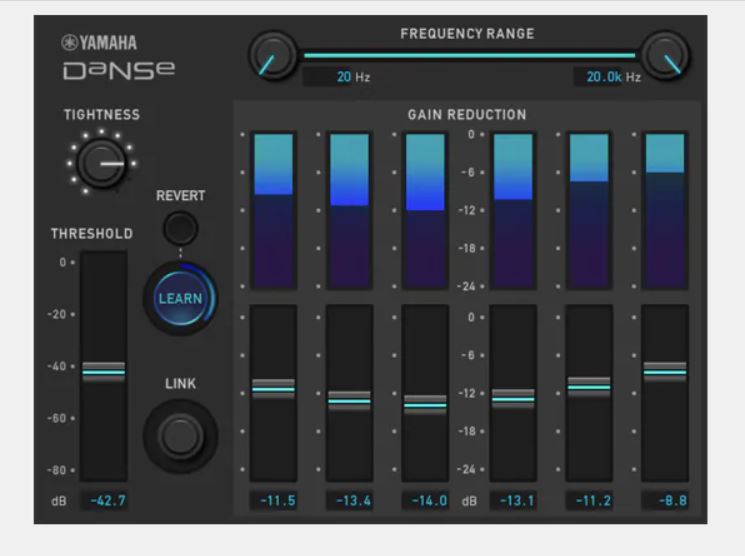

Шумоподавление Yamaha DaNSe

 Серия RIVAGE PM включает ряд фирменных плагинов Yamaha, которые также чрезвычайно функциональны. В их число входит шумоподавление DaNSe. Плагин DaNSe анализирует частотные характеристики шумов и использует функцию обучения, чтобы автоматически применять наиболее эффективное шумоподавление без необходимости сложных действий по настройке или программированию со стороны пользователя. Эффективное шумоподавление может быть очень полезно для спектаклей и мюзиклов, поскольку значительно улучшает четкость звука. DaNSe может, например, подавлять шум от систем кондиционирования воздуха и от вентиляторов, установленных в световых приборах на сцене. Он может уменьшить улавливание идущего из мониторов звука микрофонами инструментов на сцене и подавлять шум от людей в зале во время выступлений и спортивных мероприятий. Это очень эффективное и универсальное средство шумоподавления.

Управление: Отлаженное управление — гарантия уверенности и комфорта

Компания Yamaha всегда уделяла пристальное внимание удобству управления цифровыми консолями для работы с живым звуком, не жалея сил на создание интерфейса, с которым звукоинженеры, переходящие от аналоговых пультов к цифровым, могли бы работать интуитивно, максимально используя преимущества цифровых технологий и функций. Системы RIVAGE PM выводят эту концепцию на новый уровень, расширяя функции уже знакомого и признанного интерфейса ради еще большей эффективности и простоты достижения желаемого звучания.

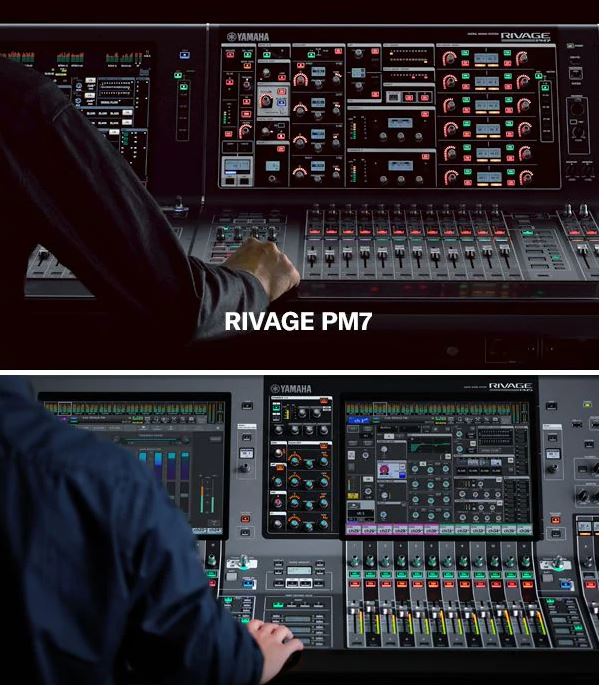

Тщательно продуманный интерфейс

 Один из ключевых элементов интерфейса RIVAGE PM — разработанная специалистами Yamaha и ставшая отраслевым стандартом концепция Selected Channel (Выбранный канал), обеспечивающая управление параметрами любого канала, выбранного с помощью кнопки SEL. Секция Selected Channel позволяет получить быстрый прямой доступ ко всем параметрам каналов. Регуляторы, кнопки и индикаторы расположены тщательно продуманным образом, за счет чего максимально используется имеющееся пространство панели и гарантируется удобство управления при любых внешних условиях и требованиях к микшированию. Панель управления консолей серии RIVAGE PM имеет три группы по 12 фейдеров, на которые можно назначать каналы в соответствии с текущей ситуацией. В зависимости от конкретной модели все группы фейдеров или их часть работают в сочетании с большими сенсорными дисплеями на верхней панели, обеспечивая расширенную версию рабочей среды Centralogic. Канальные линейки переходят непосредственно в сенсорный дисплей, образуя цельную и логичную схему управления. Возможность управления группами, каждая из которых содержит по 12 каналов, обеспечивает универсальный контроль практически для любого рабочего процесса. При этом даже можно задействовать двух операторов, которые будут работать с разными группами.

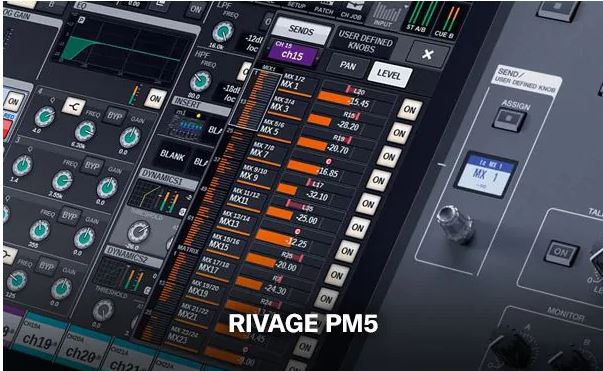

Обновленные возможности посыла (RIVAGE PM5/3)

 Настройка посылов — это важная часть практически любого процесса концертного микширования. Кроме традиционной функции посылов на фейдерах, уровни посылов можно регулировать с помощью регуляторов посылов / пользовательских регуляторов. Уровни посылов отображаются на дисплеях, где их также можно регулировать с помощью сенсорного управления. Это разнообразие возможностей управления значительно повышает удобство и универсальность процессов настройки и тонкой регулировки посылов.

Легкий доступ к органам управления и улучшенная обзорность

 Консоль RIVAGE PM оснащена сенсорными дисплеями и секцией Selected Channel на заметно приподнятой верхней панели, что обеспечивает оптимальный обзор с позиции звукорежиссера, а также легкий доступ ко всем органам управления. Этот усовершенствованный дизайн консоли также обеспечивает более тесную связь с исполнителями на сцене благодаря улучшенным линиям обзора, позволяющим звукоинженеру получить более широкий и всесторонний обзор происходящего на сцене.

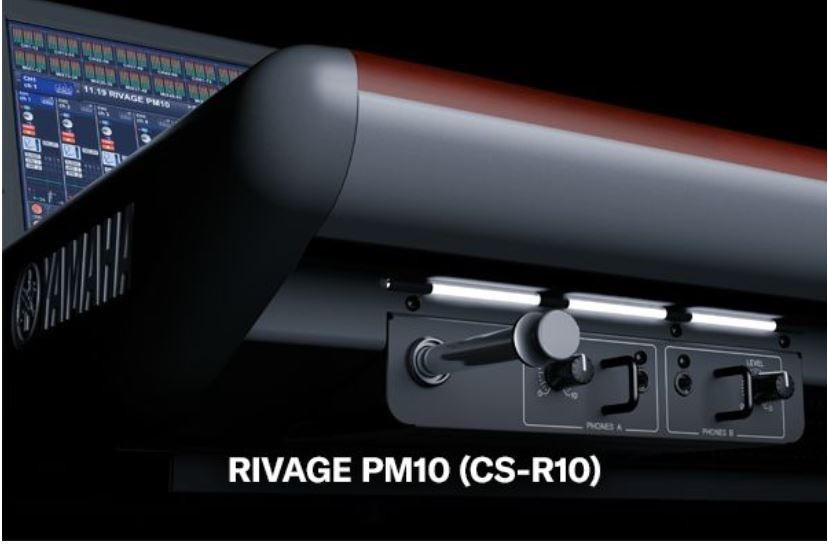

Секция мониторинга, адаптированная к любым задачам (RIVAGE PM10/7)

 Требования к мониторингу живого звука существенно варьируются в зависимости от конкретных задач, поэтому система мониторинга должна быть очень гибкой. Системы RIVAGE PM10 и PM7 имеют два выхода monitor/cue с возможностью сохранения до восьми комбинаций источников мониторного сигнала, которые можно вызывать нажатием кнопки. Помимо независимо регулируемых уровней выходного сигнала, секция мониторинга включает также несколько типов задержки и 8-полосный параметрический эквалайзер. Кроме того, можно применять плагины непосредственно перед эквалайзером. Все эти функции позволяют легко адаптировать секцию мониторинга к практически любой ситуации.

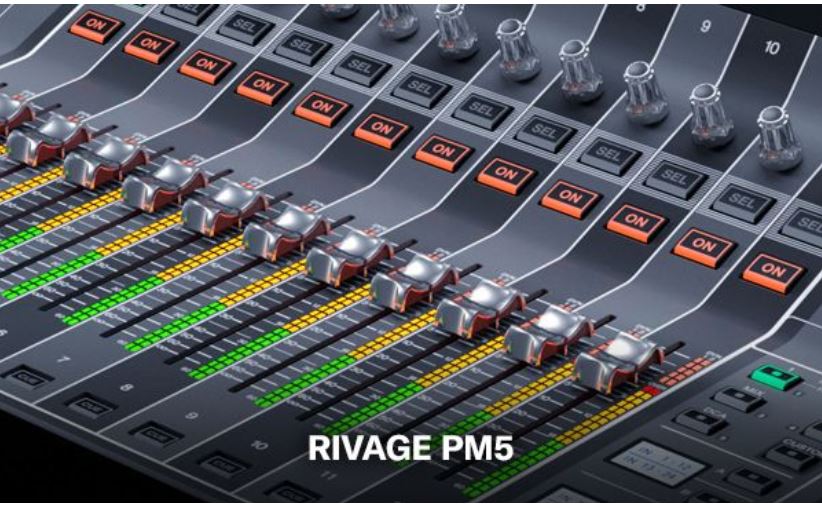

Хорошо заметные индикаторы фейдеров (RIVAGE PM5)

 Четкая визуальная обратная связь также обеспечивается индикаторами уровня для каждого фейдера. Эти индикаторы могут отображать уровни монофонического или стереофонического сигнала, а также снижение усиления, если нужно отслеживать динамику каналов. Индикаторы уровня у фейдеров способствуют плавной и точной регулировке за счет непосредственного отображения влияния перемещений фейдера на уровень сигнала.

РАСШИРЕННАЯ ФУНКЦИОНАЛЬНОСТЬ: Современные и инновационные технологии

С ростом числа всевозможных применений постоянно возникают новые проблемы и потребности, и Yamaha обеспечивает постоянную поддержку в виде обновлений встроенного ПО, которые позволяют на длительное время сохранить актуальность наших цифровых микшеров, включая системы RIVAGE PM.

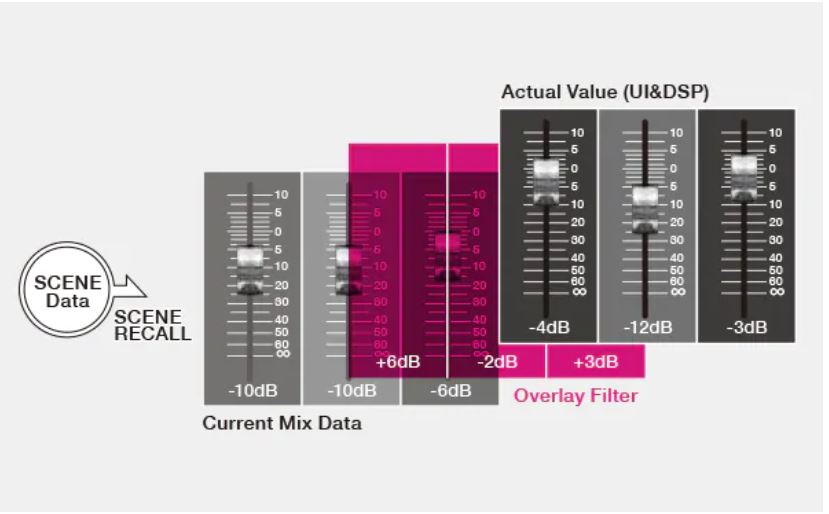

Фильтр Overlay для внесения сиюминутных изменений

 Фильтр Overlay (Наложение) — еще одна новая функция, способная заметно расширить сферу применения памяти сцен. Этот фильтр можно «наложить» на текущий микс для применения смещений к уровням фейдеров и уровням посыла микшерных/матричных шин независимо от вызова сцен. Это может оказаться полезным, например, в случае незапланированной замены исполнителя, требующей коррекции уровня соответствующего канала. Используя фильтр Overlay, можно выполнить временное относительное изменение уровня конкретного канала, а затем мгновенно вернуться к первоначальному уровню. Фильтр Overlay однозначно полезен в ситуациях, требующих внезапных изменений начальных установок и способности легко их восстанавливать.

Режим Theatre Mode

 Этот режим помогает при смене декораций и костюмов за счет четырех наборов, в которых можно сохранять различные настройки эквалайзера и динамики для отдельных исполнителей. В режиме Theatre Mode в консоли хранятся не настройки эквалайзера и динамики для отдельных сцен, а только номер набора, поэтому любые изменения применяются ко всем сценам, в которых используется соответствующий набор.
Это удобно в том случае, если одну роль могут исполнять несколько актеров или выступает дублер, поскольку с помощью наборов можно быстрее подстраивать звук под разные составы.

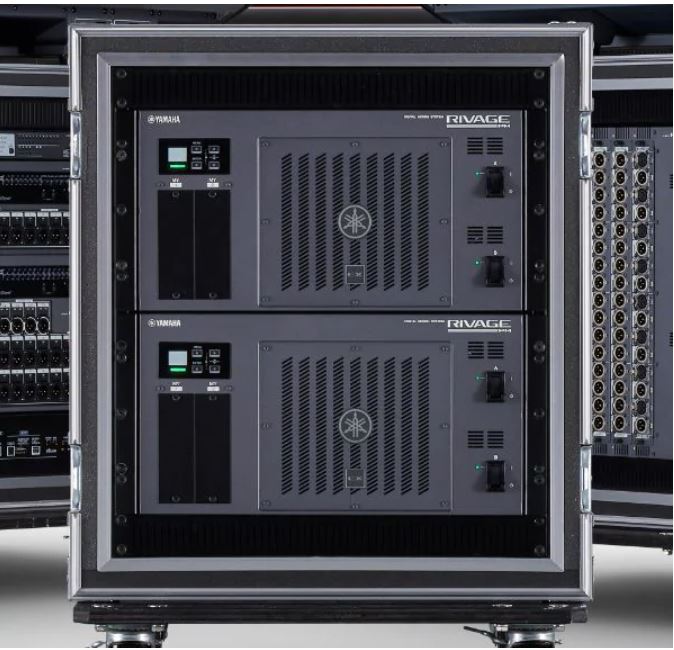

Дублирование DSP-модуля для отказоустойчивости

 Функция DSP Mirroring позволяет использовать два модуля DSP-RX или DSP-RX-EX для обеспечения отказоустойчивости систем RIVAGE PM10, PM5 и PM3.* Если в основном DSP-модуле возникнет неисправность, второй DSP-модуль может взять его функции на себя без каких-либо перебоев в работе системы.

____________________________

   * RIVAGE PM7 оснащается встроенным DSP, в связи с чем не поддерживает дублирование DSP-модуля.

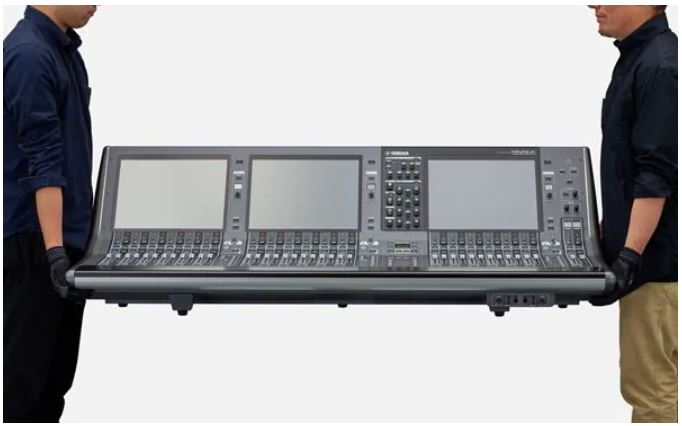

Малый вес способствует простоте установки и транспортировки (RIVAGE PM5/3)

 Несмотря на высокую производительность и полноценный набор функций, а также удобные полноразмерные органы управления, консоли RIVAGE PM5/3 обладают удивительно малым весом. Они весят всего 42 кг (CS-R5) и 38 кг (CS-R3), так что их могут с легкостью перенести и установить всего два человека. Это впечатляющее снижение веса достигнуто благодаря современной конструкции и использованию легкого, но чрезвычайно прочного материала.

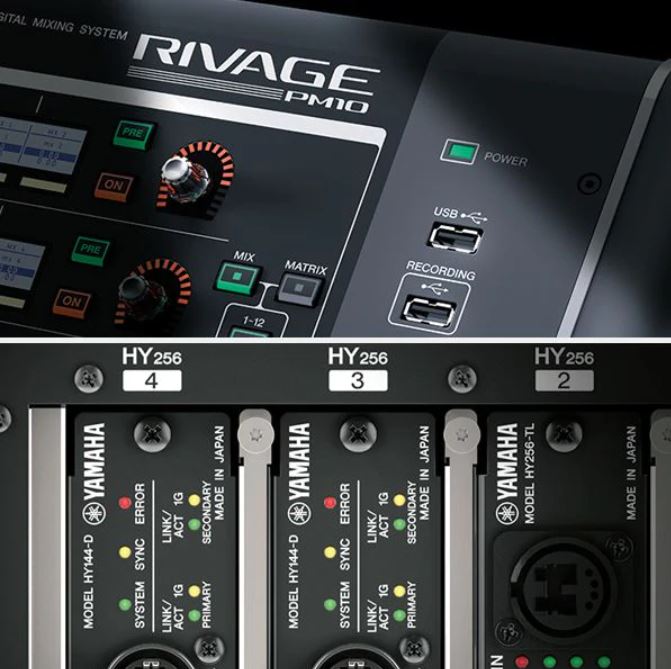

Два удобных подхода к записи живого звука

 Способность выполнять концертную запись с профессиональным качеством становится одной из неотъемлемых особенностей консолей для работы с живым звуком. Наряду с удобной 2-дорожечной записью на USB-накопитель консоли серии RIVAGE PM поддерживают многодорожечную запись через аудиосеть стандарта Dante, благодаря чему удовлетворяют потребности в максимально широком спектре серьезных требований к записи.

Функция 2-дорожечной записи на USB-накопитель позволяет записывать выходной сигнал прямо с шины STEREO или MIX. Кроме того, фоновую музыку или звуковые эффекты, записанные на флэш-накопителе, можно назначить на любой входной канал для воспроизведения. Для входного и выходного сигналов предусмотрено преобразование частоты дискретизации, поэтому при записи можно не задумываться о том, какая частота дискретизации используется в системе. Данные по мере необходимости можно записывать или воспроизводить из файлов формата WAV или MP3.

Многодорожечные записи можно выполнять на DAW(цифровую звуковую рабочую станцию на базе компьютера) через аудиосеть Dante. Если компьютер оснащен звуковой картой Dante Accelerator PCIe (AIC128-D), возможна запись с высоким разрешением до 128 каналов (входных и выходных) с частотой дискретизации 96 кГц. При использовании виртуальной звуковой карты Dante Virtual Soundcard максимально возможное число входных/выходных дорожек равно 64.

Выполненные таким способом многодорожечные записи репетиций можно использовать для так называемых виртуальных саундчеков, в ходе которых исполнителей нет на сцене. Входной патчинг (конфигурирование) всех требуемых каналов может выполняться за одну операцию как для записи, так и для виртуальных саундчеков. При необходимости можно даже плавно комбинировать воспроизводимую запись и входной сигнал сценического исполнения.
