SW-515-RX
Приемник-коммутатор HDBaseT с 3 входами, портами USB (хост и устройство) и двумя портами Ethernet (4K UHD: 100м)
Описание
WyreStorm SW-515-RX - приемник c максимальными возможностями, основанный на технологии HDBaseT следующего поколения, совместимый с платформой презентационных коммутаторов WyreStorm, идеально подходит для корпоративных и образовательных применений. Устройство предлагает автоматическое переключение между удаленным источником, передаваемым через HDBaseT, и двумя локальными источниками HDMI – вместе с функциями удлинения для USB-устройств.
Поддержка управления CEC, или через реле, обеспечивает высокую степень автономности, не требуя дополнительного управления.
Коммутационный удлинитель с 4 входамиПередатчик основан на флагмане линейки PRO и первом коммутационном удлинителе EX-SW-0401-H2-PRO, который объединяет возможности продуктов H2 и PRO в одном решении для конференц-залов. Поддерживая USB-маршрутизацию на входы HDMI и DP, этот удлинитель работает с источниками HDMI, DisplayPort и USB-C и аудиовходом VGA + для устаревших устройств. Как и все семейство H2, он будет поддерживать контент 4K и даже контент, защищенный HDCP 2.2. | |
Дополнительные входы приёмникаКогда конференц-зал не используется, приемник может переключиться на любой из своих HDMI-входов, которые могут применяться для любых целей: от проигрывателя Digital Signage до спутникового приемника, при этом экран останется активным и будет показывать контент. Эти входы также можно вызывать вручную в любое время, например для устройств Chromecast или AppleTV. | |
Реле, срабатывающие на событияДля максимальной автономии эти комплексные решения для конференц-залов можно настроить на автоматическое включение моторизованных устройств в помещении. Реле размыкается и замыкается в зависимости от состояния передатчика, то есть при подключении к источнику зал заседаний оживает: появляются проекционные экраны и закрываются жалюзи. | |
Сквозная передача через USB 2.0HDBaseT 2.0 позволяет добавлять сквозную передачу через USB 2.0, предлагая не только функции удлинения KVM для клавиатуры/мыши или сенсорного экрана, но и полноценные возможности передачи данных. Кроме того, позволяя подключить два хост-устройства, удлинитель может маршрутизировать USB-трафик в зависимости от выбранного в данный момент источника на приемнике. |
Функциональные особенности:

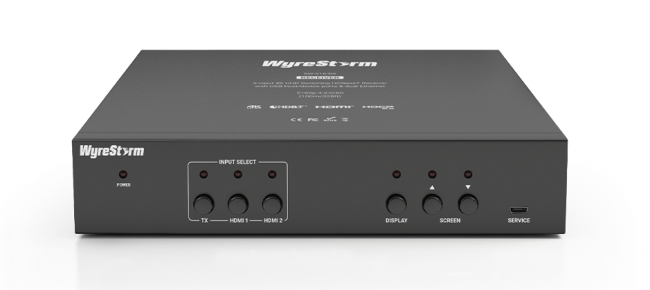

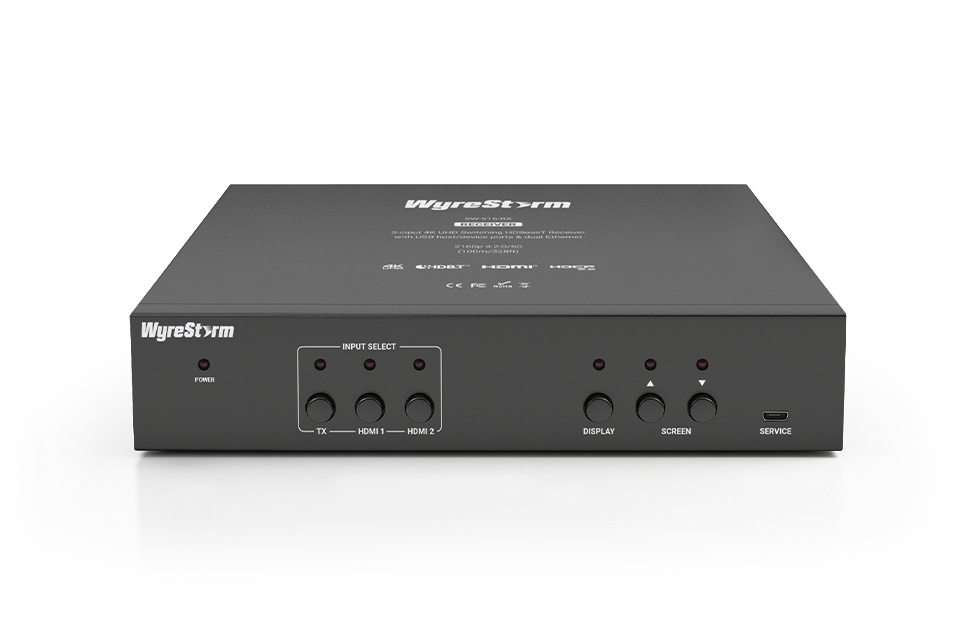

- Приемник HDBaseT с переключением входов для образовательных учреждений или корпоративных конференц-залов
- Автоматическое или ручное переключение между удаленным источником HDBaseT и двумя локальными выходами HDMI
- Двунаправленный порт USB2.0 для подключений веб-камер, сенсорных смарт-экранов и микрофонов
- Автоматическое или ручное включение питания через CEC для совместимых подключенных экранов или проекторов
- Реле, срабатывающие на основе состояния — при наличии источника
- Поддерживает исходный контент формата до 4K/60 4:2:0 с HDCP 2.2
Характеристика
Наименование | SW-515-RX | ||||||||||||||||||||
Партномер | SW-515-RX | ||||||||||||||||||||
Аудио и видео | |||||||||||||||||||||

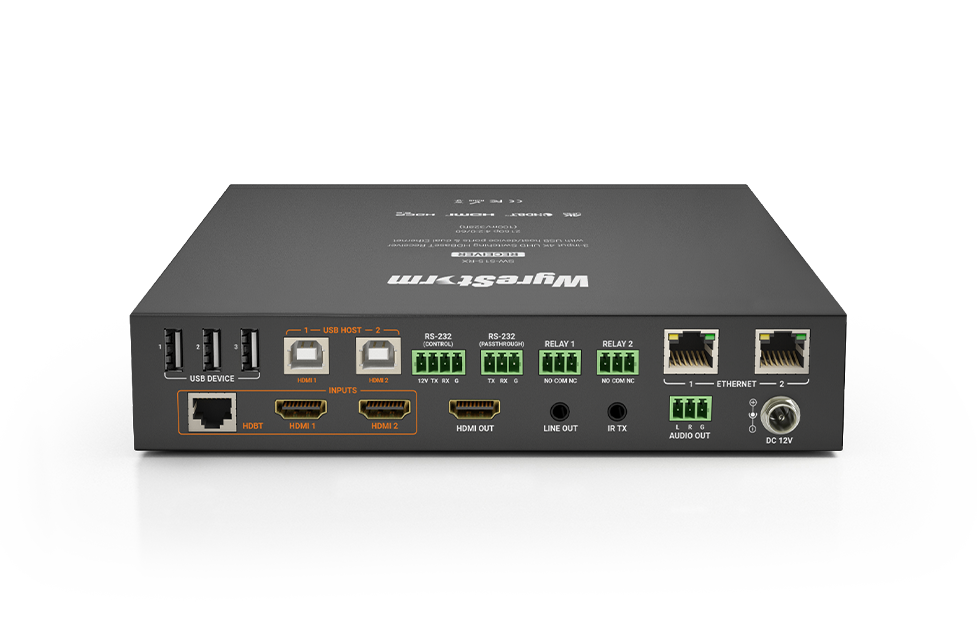

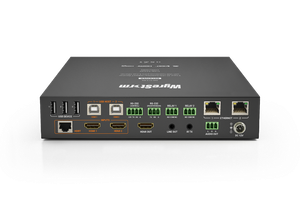

Входы | 2x HDMI In: 19-pin type A 1x HDBT In: 8-pin RJ-45 Female | ||||||||||||||||||||
Выходы | 1x HDMI Out: 19-pin type A 1x Audio Out: 3-pin Phoenix 1x Line Out: 3.5mm (1/8in) TRS Stereo | ||||||||||||||||||||
Кодирование выходного видеосигнала | HDBaseT™ Class C | ||||||||||||||||||||
Скорость кодирования данных | 9,2 Гб/с | ||||||||||||||||||||
Задержка End to End | 10μs (микросекунд) | ||||||||||||||||||||
Форматы аудио | 2ch Analog/PCM | Multichannel: LPCM | ||||||||||||||||||||
Разрешения видео (макс.) |
| ||||||||||||||||||||
Video Resolutions | |||||||||||||||||||||
1920x1080p @60Hz 8bit | |||||||||||||||||||||
1920x1200p @60Hz 8bit | |||||||||||||||||||||
3840x2160p @30Hz 8bit 4:4:4 | |||||||||||||||||||||
4096x2160p @60Hz 8bit 4:2:0 | |||||||||||||||||||||
Поддерживаемые стандарты | DCI | RGB | ||||||||||||||||||||
Частота пикселизации | Макс. 297 МГц | ||||||||||||||||||||
Подключения и управление | |||||||||||||||||||||
HDMI | HDMI | HDCP 2.2 | EDID | DVI-D поддерживается с адаптером (приобретается отдельно) | ||||||||||||||||||||
HDBaseT™ | HDMI | HDCP 2.2 | EDID | CEC | 2ch audio | USB | ||||||||||||||||||||
RS-232 | 1x RS-232 (Control): 3-pin Phoenix | 1x RS-232 (Passthrough): 3-pin Phoenix | ||||||||||||||||||||
Ethernet | 2x 8-pin RJ-45 female | Web UI | IP Control | Bidirectional over HDBaseT™ | ||||||||||||||||||||
IR | 1x IR TX: 3.5mm (1/8in) TS Mono | ||||||||||||||||||||
Relays | 1x Screen UP: 3-pin Phoenix | 1x Screen DWN: 3-pin Phoenix | ||||||||||||||||||||
USB | 2x USB Host: USB-B | 3x USB Device: USB-A | ||||||||||||||||||||
Электрические характеристики | |||||||||||||||||||||
Источник питания | 12V DC 2A | ||||||||||||||||||||
Потребляемая мощность | Макс. 16,25 Вт | ||||||||||||||||||||
Механические характеристики | |||||||||||||||||||||
Рабочая температура | 0°C ~ 45°C 10% ~ 90%, без конденсации | ||||||||||||||||||||
Температура хранения | -20°C ~ +70°C 10% ~ 90%, без конденсации | ||||||||||||||||||||
Тепловыделение | Макс. 55 BTU/час | ||||||||||||||||||||
Rack Units | Настенный бокс | <1U | ||||||||||||||||||||
Габаритные размеры | - Высота с | без ножек: 44,5 мм | 42 мм - Ширина с / без скоб: 263 мм | 220 мм - Глубина с / без ручек: 148,7 мм | 148,7 мм | ||||||||||||||||||||
Масса | 0,95 кг | ||||||||||||||||||||
Соответствие нормативным требованиям | |||||||||||||||||||||
Безопасность и тепловыделение | CE | FCC | RoHS |
