SWP2-10SMF

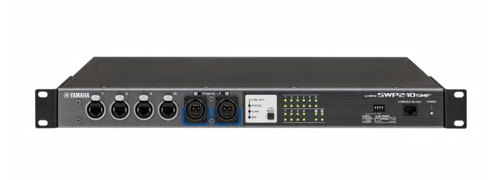

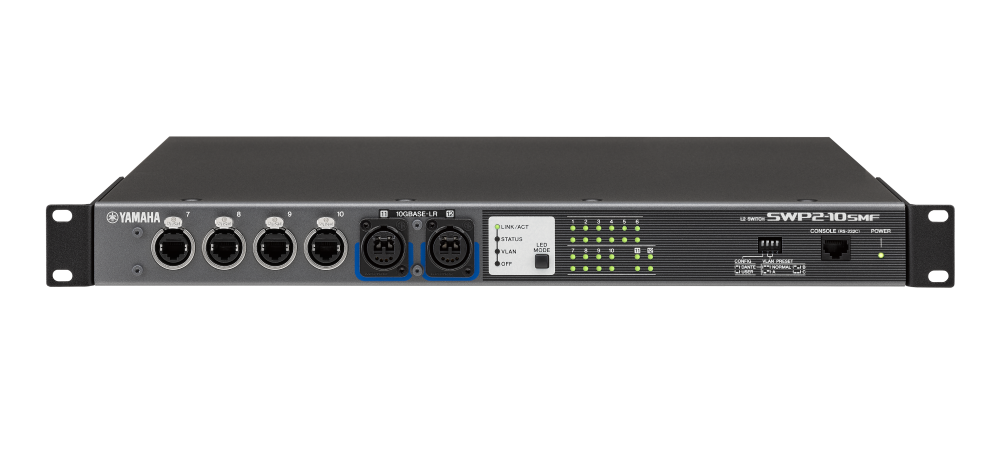

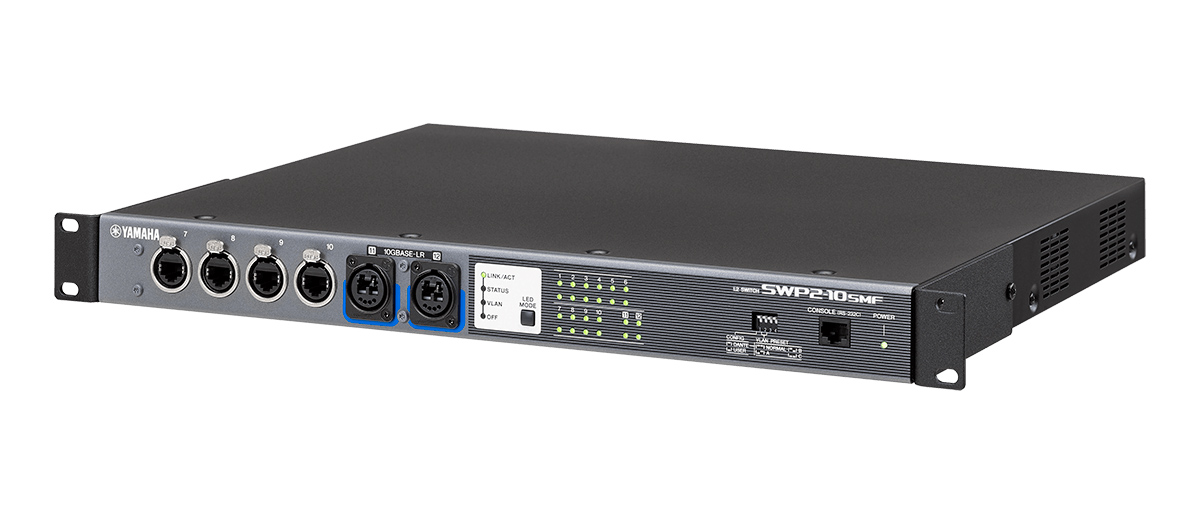

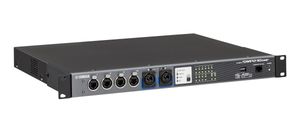

Сетевой коммутатор SWP2-10SMF уровня L2

Описание

  • Подходит для систем на основе сети Dante с частотой дискретизации 96 кГц

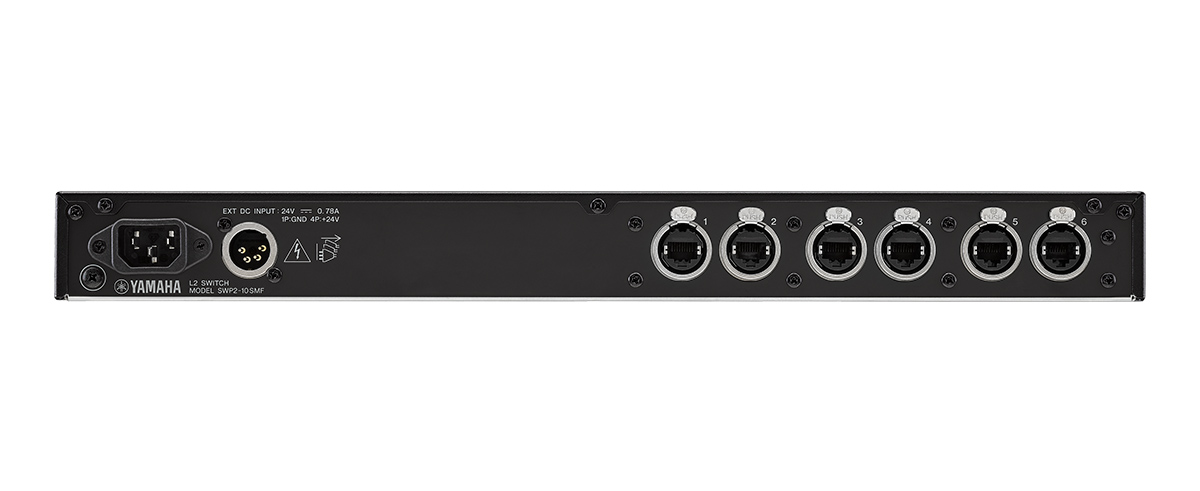

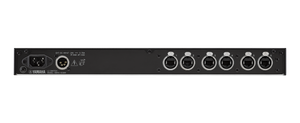

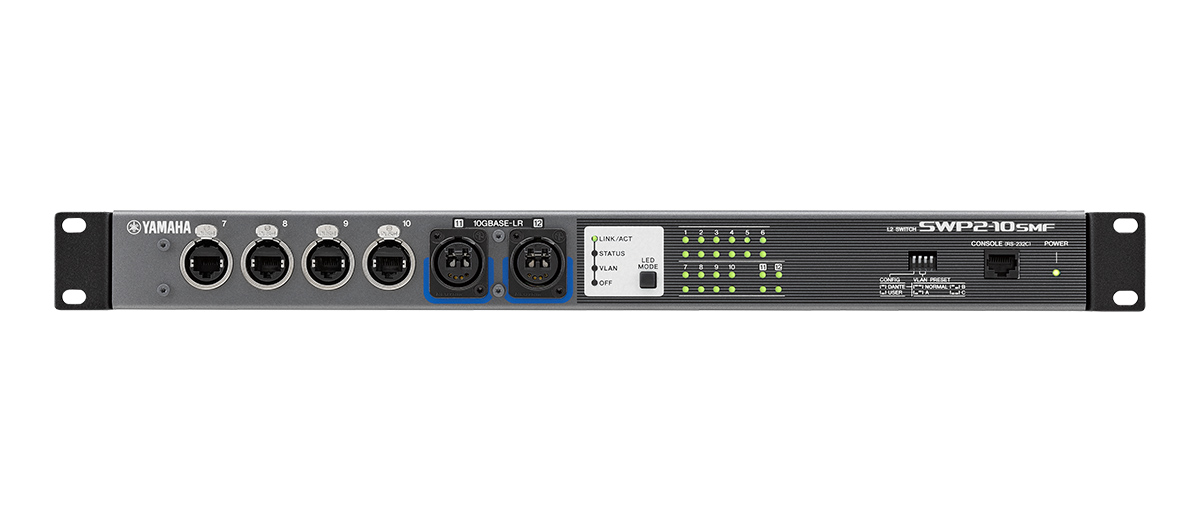

  • Разъемы etherCON: 4 спереди, 6 сзади
  • Разъемы opticalCON: 2 спереди (для подключения одномодового оптоволоконного кабеля)
  • Габариты (ШxВxГ): 480 x 44 x 362 мм (18,9" x 1,7" x 14,2")
  • Масса без упаковки: 4,6 кг (10,1 фунта)

Сетевой коммутатор SWP2-10SMF Yamaha уровня L2 демонстрирует высокую надежность в работе с живым звуком и простоту в управлении. Теперь для работы с сетевыми технологиями звукорежиссеру не придется прибегать к помощи IT-специалиста. В устройстве реализована возможность легкого переключения на протокол DANTE, всего лишь одним движением DIP-переключателя, а также легкой настройки и контроля качественных показателей работы через понятный графический интерфейс.


Сетевые коммутаторы с поддержкой Dante и функцией визуального мониторинга сети

Сложные конфигурации с сетевыми коммутаторами, настройку которых раньше лучше было поручить IT-специалисту, теперь может организовать кто угодно. Для того, чтобы оптимизировать сетевые коммутаторы серии SWP для работы в сети Dante, достаточно одного перемещения переключателя, а специальное приложение для Windows обеспечивает возможность визуального мониторинга состояния сети и управления ей.

Разрабатывается с 1995 года

Компания Yamaha вышла на рынок роутеров в 1995 году, а в настоящее время уже заняла в Японии значительную долю рынка сетей для малых и домашних офисов и средних предприятий. Компания Yamaha представила гигабитные сетевые коммутаторы уровня L2 компании, которые можно связать с ее роутерами и межсетевыми экранами, в 2011 году. Эти коммутаторы включали функции для значительного уменьшения объема работ по настройке, обслуживанию сети и управлению ей.

Простота настройки, комплексный мониторинг сети и простой процесс устранения неполадок

Серия SWF разработана специально для звуковых инсталляций и передачи звука по сети во время живых выступлений. Ее легко оптимизировать для использования в сети Dante одним перемещением DIP-переключателя, а специальное приложение для Windows предоставляет удобный графический интерфейс для взаимодействия с устройством. Серия SWP2 поддерживает скорость передачи данных до 10 Гбит/с, которой более чем достаточно даже для сети Dante с частотой дискретизации 96 кГц. Сетевые коммутаторы серии SWP2 появились из-за желания предоставить нашим клиентам более простые в использовании решения, с которыми они смогут уверенно работать без специализированных знаний в области сетевых технологий.

Изящное решение от Yamaha

Yamaha Pro Audio во всем мире имеет репутацию поставщика инновационных решений наивысшего качества для индустрии звука. Линейка Yamaha включает ряд микшерных консолей, которые фактически стали мировым стандартом, сигнальные процессоры с ведущей в отрасли технологией цифровой обработки сигнала, усилители мощности на базе энергоэффективной технологии и обширный ассортимент акустических систем, подходящих для самых различных применений – от живых выступлений до коммерческих инсталляций. Сетевые коммутаторы серии SWP – это решение, которого уже давно ждали на рынке профессионального звукового оборудования. Они основаны на идеальном балансе опыта в областях информационных технологий и профессионального звука, которым обладает только Yamaha.

Легкая настройка и визуальный мониторинг сети

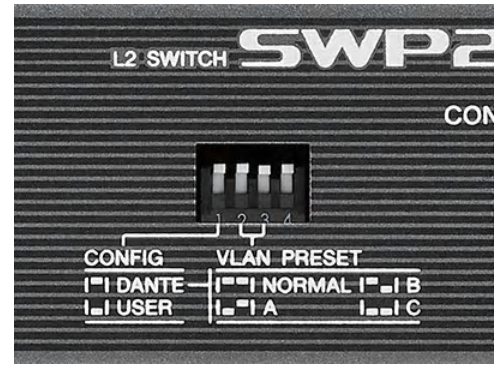

Оптимизация для Dante с помощью DIP-переключателя

Оптимизация для Dante с помощью DIP-переключателя

Настройка и обслуживание простых сетей Dante, как правило, не вызывает у пользователей затруднений, но по мере роста масштаба сети используемые коммутаторы необходимо оптимизировать для работы в сети Dante, чтобы обеспечить максимальную стабильность. Настройка качества обслуживания (QoS), отслеживания сетевого трафика IGMP и других параметров часто оказывается сложной задачей, требующей экспертных знаний, которые больше относятся к сфере специалистов по информационным технологиям, чем звукорежиссеров. В серии SWP2 предусмотрена возможность загрузки оптимизированных для Dante параметров простым перемещением одного DIP-переключателя. Для этого не требуется ни опыт, ни обучение.

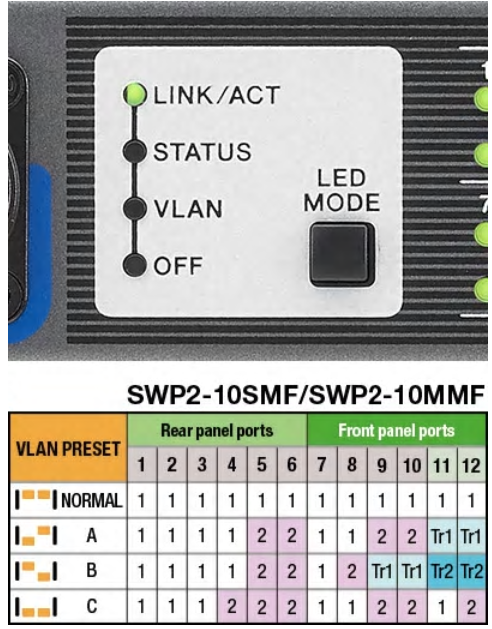

3 типа предустановок VLAN3 типа предустановок VLAN

По-настоящему эффективная сеть должна быть способна обрабатывать несколько служб одновременно: связь по сети Dante, StageMix и другие функции смарт-устройств, компьютерное ПО для управления цифровым микшером или усилителем мощности, а также по необходимости и больше. Но чем больше различных данных передается по сети, тем больше вероятность возникновения в ней помех и проблем. Использование виртуальных доменов VLAN для разделения различных видов данных можно считать идеальным решением, но для такой конфигурации нужен некоторый опыт в сфере информационных технологий. Сетевые коммутаторы серии SWP2 включают три встроенных набора параметров VLAN, которые можно легко выбирать с помощью DIP-переключателя. Также предусмотрен режим USER для детальной настройки конфигурации VLAN вручную.

Надежность и возможности взаимодействия

Разъемы etherCON для надежности при работе с живым звукомРазъемы etherCON для надежности при работе с живым звуком

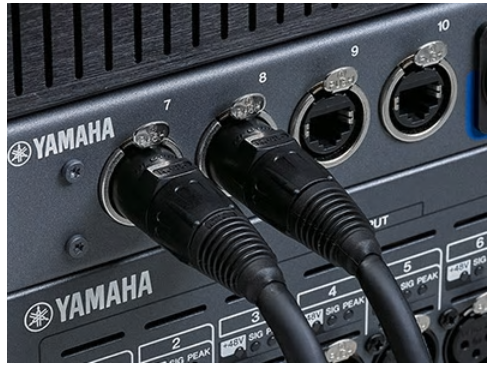

Надежность критически важна при работе с живым звуком. Шоу обязательно должно продолжаться. Традиционные сетевые коммутаторы, как правило, оснащены разъемами RJ45, чтобы их было проще подключать к компьютерам, но в серии SWP используются крепкие и надежные разъемы etherCON, обладающие прямой совместимостью с разъемами etherCON на консолях Yamaha серий CL/QL и других устройствах с поддержкой сети Dante.

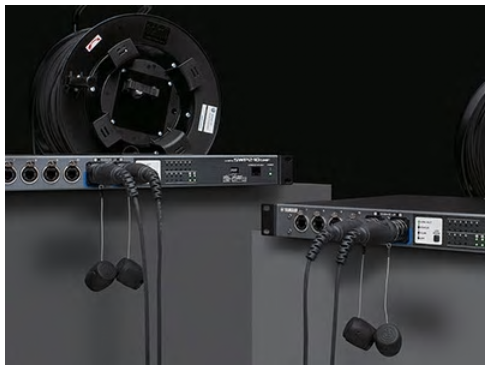

Оптоволоконное соединение со скоростью до 10 Гбит/с, поддержка резервирования сетиОптоволоконное соединение со скоростью до 10 Гбит/с, поддержка резервирования сети

Серия SWP2 оснащена оптическими портами со скоростью передачи данных до 10 Гбит/с, которой более чем достаточно даже для сети Dante с частотой дискретизации 96 кГц. Это масштабируемое решение растет вместе с сетью Dante 96 кГц. Модель SWP2-10MMF оснащена разъемами opticalCON для подключения многомодового оптоволоконного кабеля, а SWP2-10SMF – разъемами opticalCON для подключения одномодового оптоволоконного кабеля. Многомодовые и одномодовые модели поддерживают передачу данных на большие расстояния. С помощью моделей MMF можно передавать данные на расстояния до 300 метров, а с помощью моделей SMF – до 10 километров. Если использовать два устройства серии SWP2, можно подключить два оптоволоконных кабеля одновременно и обеспечить резервированное соединение. Резервированное соединение также можно организовать по протоколу множественных связующих деревьев (MSTP).


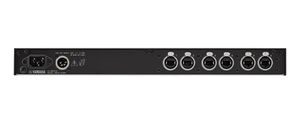

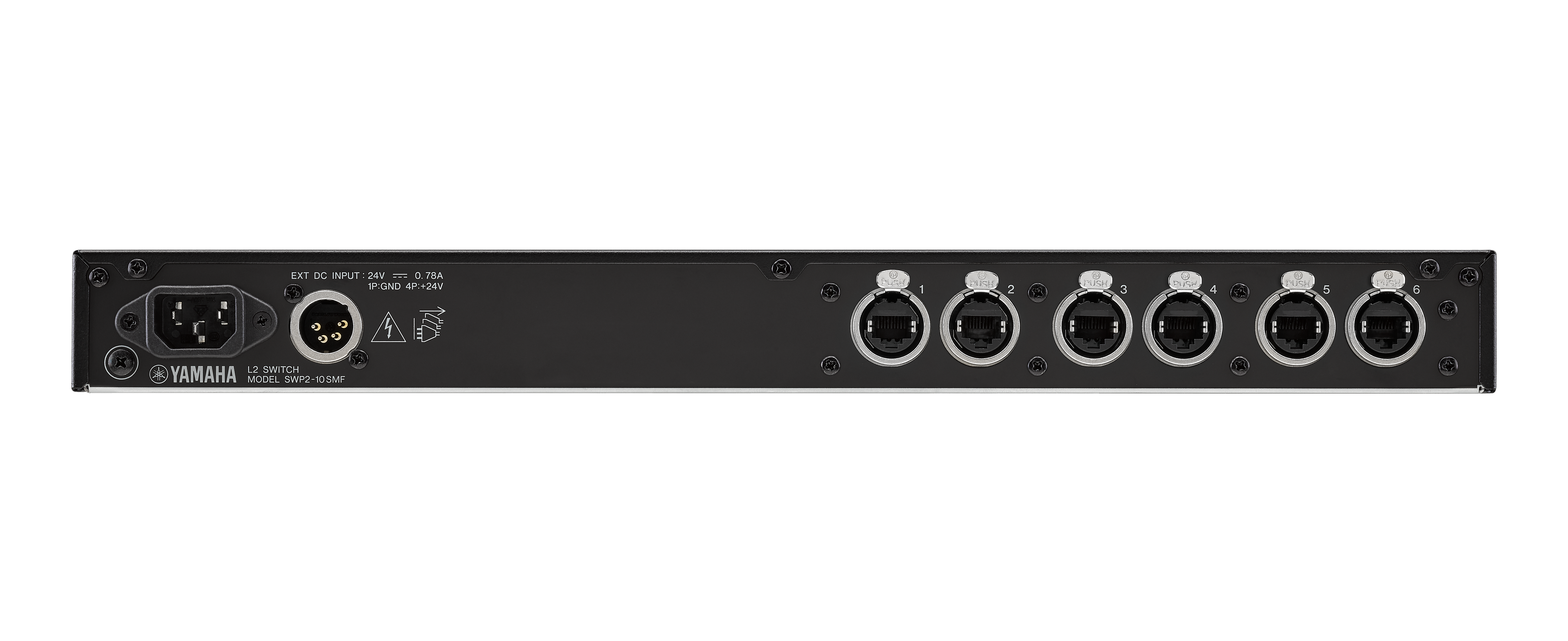

EXT DC INPUT разъем для резервного блока питания

EXT DC INPUT разъем для резервного блока питания

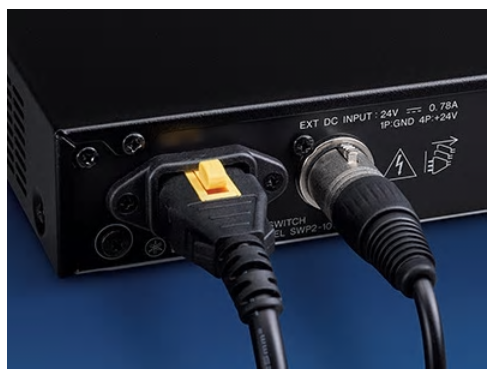

Коммутаторы серии SWP в дополнение к стандартному разъему питания AC IN оснащены разъемом EXT DC INPUT типа XLR-4-32. Питание +24 В постоянного тока, подаваемое на разъем EXT DC INPUT, используется в качестве резервного на случай сбоя питания переменного тока. Для дополнительного увеличения надежности используется разъем для блока питания переменного тока с фиксацией (V-Lock), что уменьшает вероятность случайного отсоединения.




Преимущества визуального мониторинга сети


Преимущества визуального мониторинга сети

Эффективность управления сетью Dante зависит от ряда параметров, таких как трафик в сети, статус коммутаторов и параметры отдельных устройств с поддержкой Dante. В специальном приложении Yamaha LAN Monitor для компьютеров с ОС Windows на одном экране представлены все необходимые параметры, если используются коммутаторы серий SWP/SWR. Мы называем такое графическое представление визуальным мониторингом сети. При желании вы даже можете сделать снимок нормального состояния сети и настроить оповещение в случае смены какого-либо из параметров, чтобы можно было быстро выявить проблему и легко ее устранить. Приложение Dante Controller также можно запустить из Yamaha LAN Monitor одним щелчком. Таким образом, на одном компьютере размещается полное решение для сети Dante.

Примеры систем с улучшенным удобством и возможностями управления

Резервированная сеть Dante с VLAN

Использование коммутаторов серии SWP2 не только упрощает разработку и монтаж аудиосистем, но и позволяет создать более удобные и контролируемые конфигурации.

Пример 1: Резервированная сеть Dante с VLAN

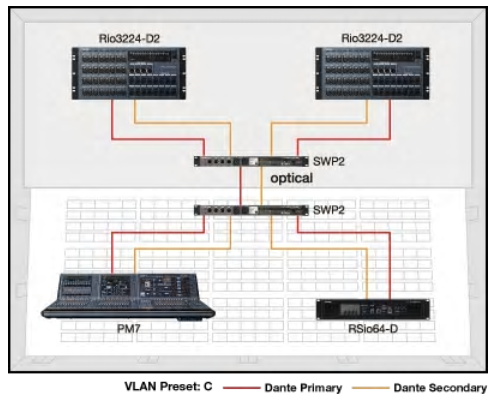

В этом примере на коммутаторах SWP2 установлен набор параметров VLAN C. Primary линия Dante назначена на VLAN1, а Secondary на – VLAN2. Для резервирования кабельных соединений достаточно всего двух коммутаторов.




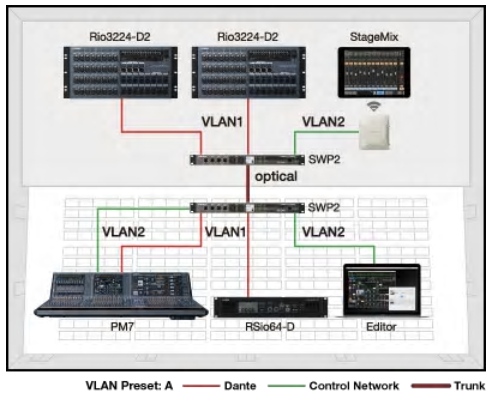

Пример 2: Сеть VLAN для разделения управляющих сигналов и аудиосигналов Сеть VLAN для разделения управляющих сигналов и аудиосигналов

В этом случае используется набор параметров VLAN A, в котором VLAN1 работает с сетью Dante, а в VLAN2 передает управляющие сигналы, например, для Editor или StageMix, связанные с аудиосигналами Dante, что улучшает стабильность сети.








Пример 3: Связь на большом расстоянииСвязь на большом расстоянии

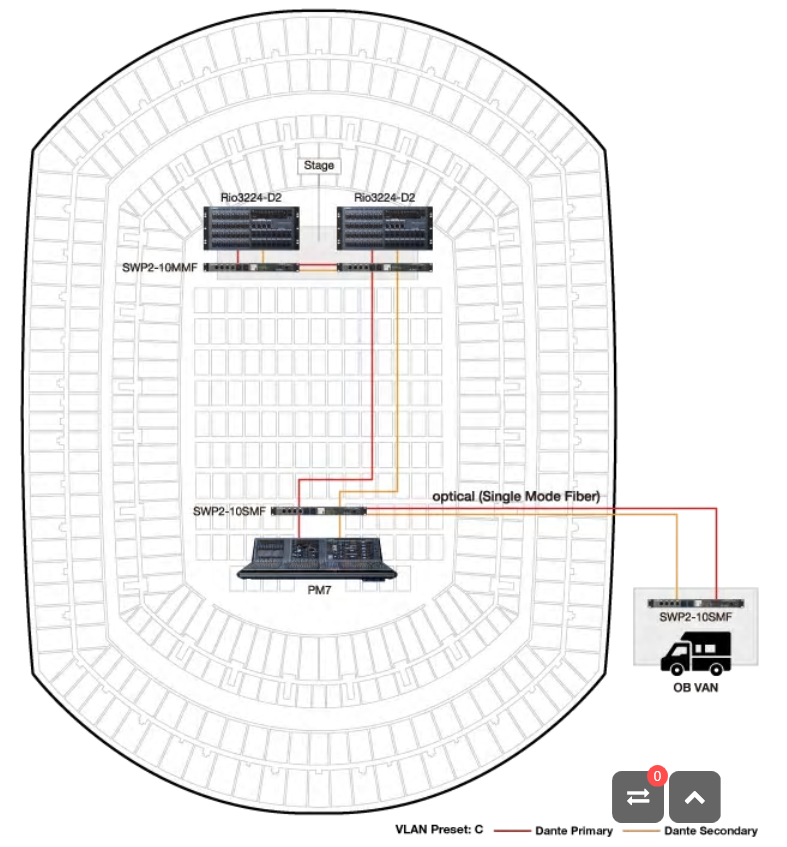

В этом примере на коммутаторах SWP2-MMF и SWP2-SMF установлен набор параметров VLAN C. Основная линия Dante назначена VLAN1, а дополнительная – VLAN2. Соединение двух коммутаторов с помощью одномодового оптоволоконного кабеля обеспечивает надежную передачу данных на расстояние до 10 километров.


Характеристика

Наименование

SWP2-10SMF

Партномер

VAR2500

Количество LAN портов (1000BASE-T/100BASE-TX/10BASE-T, коннектор etherCON)10
Количество портов SFP+ (10GBASE-SR, разъем opticalCON DUO)0
Количество портов SFP+ (10GBASE-LR, разъем opticalCON DUO)2
Console порт1 (RJ-45)
АвтораспределениеДоступен
Auto MDI/MDI-XДоступен
DIP переключателиCONFIG, VLAN PRESET
ИндикаторыСпереди: POWER, LED MODE×4, PORT×10×2*, SFP+ ×2×2
Рабочая температураОт 0 до 40°C
Температура храненияОт -20 до 60°C
Разъем для подключения питания100–240 В переменного тока, 50/60 Гц, встроенный блок питания (без выключателя), вход для источника питания: с фиксацией
Разъем для подключения резервного питания24±2 В постоянного тока, 0,78 A, разъем типа XLR-4-32
Максимальное потребление21 Вт, 0,35 А
Теплоотвод18,5 ккал/ч
Материал корпусаМеталлический корпус, без вентилятора
Обращение с вредными веществамиСоответствует требованиям RoHS
Размеры: Ш/Высота/Глубина480 мм/44 мм/362 мм
Вес4,5 кг (без принадлежностей)
АксессуарыШнур питания, руководство пользователя
ОпцииPA-700 (блок питания переменного тока
*С помощью кнопки LED MODE можно переключать режим светодиодных индикаторов портов PORT между отображением состояния связи/фактической скорости (LINK/ACT-SPEED, STATUS) и VLAN.
Спецификации интерфейсов Соединение Формат Уровень Разъем
Соединение Формат Уровень Разъем
1-10 *1 IEEE802.3 10BASE-T/100BASE-TX/1000BASE-T etherCON CAT5e
11,12 *2 IEEE802.3ae 10GBASE-SR 10GBASE-LR *3 opticalCON
КОНСОЛЬ (RS-232C) - RS-232C RJ-45 *4
EXT DC INPUT - - Тип XLR-4-32 *5
 *1 Эти соединения поддерживают AutoMDI/MDI-X
*2 Соответствующий кабель:
SWP2-10MMF: Многомодовые оптоволоконные кабели типа GL с диаметром сердечника 50 мкм и диаметром оболочки 125 мкм.
Максимальная длина кабеля: 300 м
SWP2-10SMF: Одномодовые оптоволоконные кабели типа SM с диаметром сердечника 9 мкм и диаметром оболочки 125 мкм.
Максимальная длина кабеля: 10 км
*3 10GBASE-SR: SWP2-10MMF, 10GBASE-LR: SWP2-10SMF
*4 Назначение контактов см. в разделе НАЗНАЧЕНИЕ ВЫВОДОВ РАЗЪЕМА
*5 Контакт 4=+24 В пост. тока, контакт 1=GND, контакты 2 и 3=Н.З.
Требования ко внешнему источнику питания: 24±2 В пост. тока, 0,78 A
Соединение Формат Уровень Разъем
1-10 *1
11,12 *2
КОНСОЛЬ (RS-232C)
EXT DC INPUT
НАЗНАЧЕНИЕ ВЫВОДОВ РАЗЪЕМА КОНСОЛЬ (RS-232C)Назначение выводов разъемаконсоль (RS-232C)
ВАРИАНТЫPA-700 Блок питания переменного тока

A-700 Блок питания переменного тока

Блок питания переменного тока для резервного электропитания SWP1, SWP2 и RSio64-D.
Напряжение на входе: 100–240 В пер. тока

Напряжение на выходе: 24 В пост. тока

Разъем типа XLR4-11C

Габариты: 139,0(Ш) x 31,3(В) x 58,2(Г) мм *без кабелей
