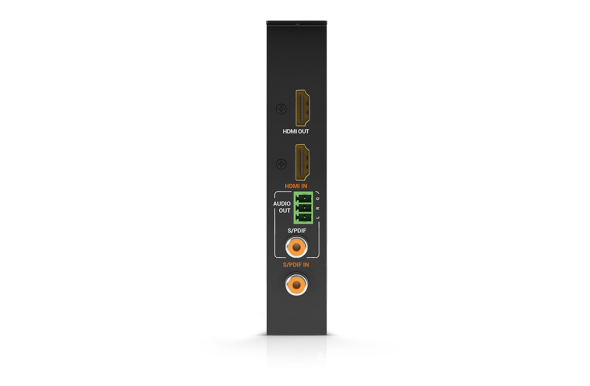

TX-H2X-ADZ
Плата расширения для матричного коммутатора H2X: вход HDMI 4K HDR 4:4:4 60Hz и switched output card for H2XC Chassis with Audio input and DSP zone output
Описание
- Вход HDMI 18 Гбит / с на объединительную плату матрицы
- Переключаемый выход HDMI с поддержкой 2160p 4: 4: 4 и HDR при 60 Гц
- Выход звуковой зоны: аналоговый стереовыход с зеркальным выходом S / PDIF
- Отдельный вход S / PDIF для дополнительного источника звука
- Добавляет дополнительную аудиозону + DSP к шасси H2XC
- Поддерживает 4K / 60 4: 4: 4 или RGB контент
- Совместим со всеми стандартами HDR, такими как HDR-10, HLG и Dolby Vision
- Проходит все аудио форматы, включая DTS: X и Dolby Atmos
- Экономичная чистая карта HDMI идеально сочетается с активными оптическими кабелями HDMI WyreStorm
Характеристика
| Наименование | TX-H2X-ADZ |
| Партномер | TX-H2X-ADZ |
| Аудио и видео | |
| Входы | 1x HDMI In: 19-pin type A 1x S/PDIF In: S/PDIF Coaxial Digital |
| Выходы | 1x HDMI Out: 19-pin type A 1x Audio Out: 3-pin Terminal Block - 3.5mm 1x S/PDIF Out: S/PDIF Coaxial Digital |
| Форматы аудио | S/PDIF: 2ch PCM | Multichannel: Up to 5.1 DTS and Dolby Digital HDMI: 2ch PCM | Multichannel: LPCM and Up to DTS-X and Dolby Atmos |
| Разрешение видео (макс.) | HDMI 1920x1080p @60Hz 12bit (15m/49ft) 3840x2160p @24Hz 10bit 4:2:0 HDR (7m/23ft) 3840x2160p @30Hz 8bit 4:4:4 (7m/23ft) 3840x2160p @60Hz 10bit 4:2:0 HDR (5m/16ft) 3840x2160p @60Hz 12bit 4:2:0 HDR (3m/10ft) 4096x2160p @60Hz 8bit 4:2:0 (7m/23ft) 4096x2160p @60Hz 8bit 4:4:4 (3m/10ft) |
| Поддерживаемые стандарты | DCI | RGB | HDR | HDR10 | Dolby Vision up to 30Hz | HLG | BT.2020 | BT.2100 |
| Maximum Pixel Clock | HDMI: 600MHz |
| Коммуникации и управление | |
| HDMI | HDCP 2.2 | EDID | DVI-D supported with adapter (not included) |
| CEC | CEC power triggering | Requires CEC compatibility |
| Требования к электропитанию | |
| Источник питания | Internal to Matrix |
| Макс. потребляемая мощность | Matrix Dependent |
| Соответствие нормативным требованиям | |
| Безопасность | Matrix Dependent |
