VK0200

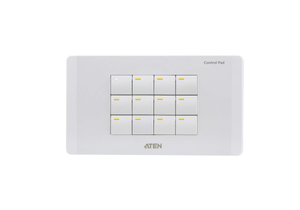

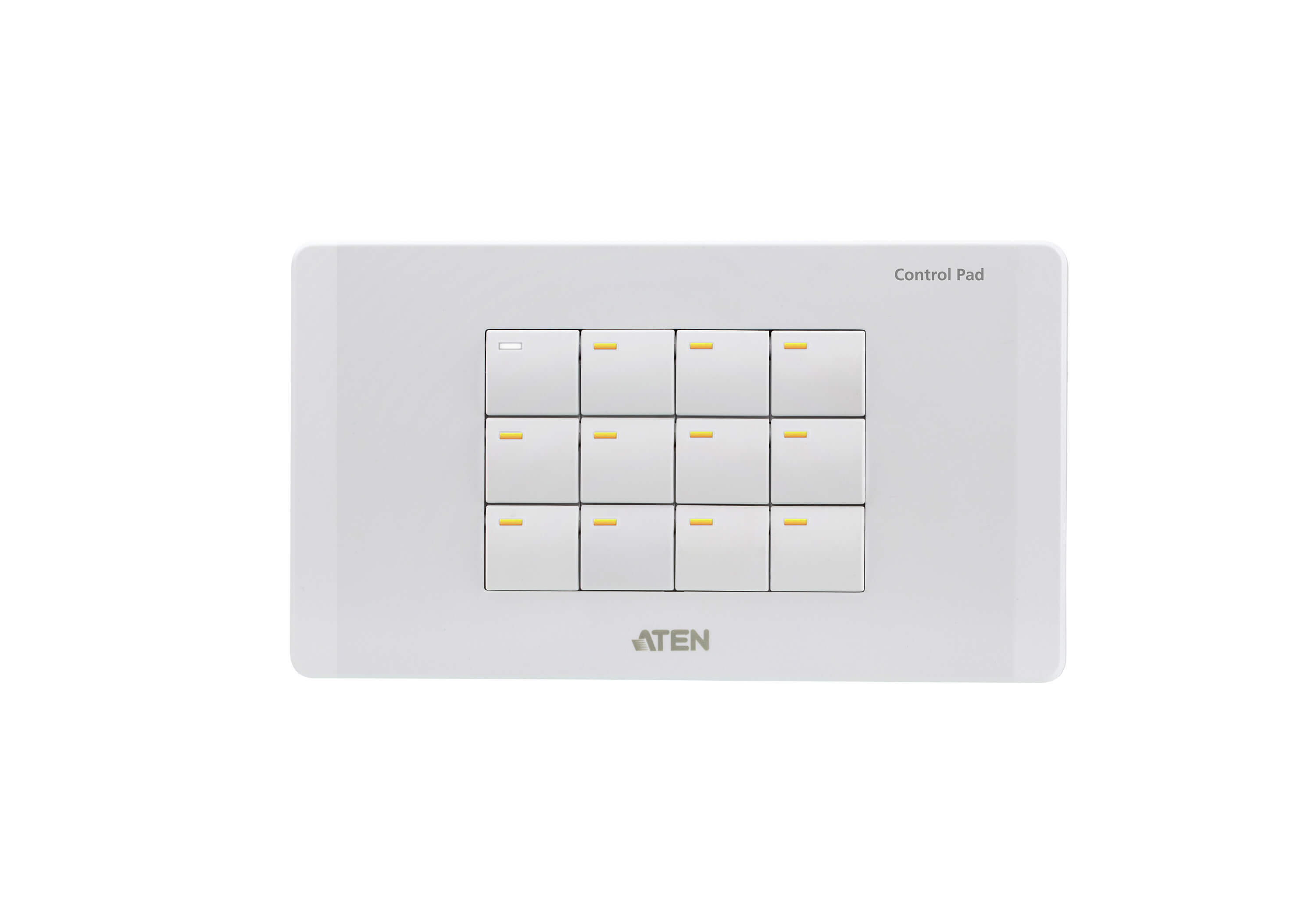

Система управления ATEN – 12-кнопочный контроллер (стандарт EU, 2 Gang) , цвет белый

Описание

Доступно исполнение в черном или белом цвете


Цвет белый
VK0200
Цвет черный
VK02001


Краткие характеристики

  • Полностью настраиваемая 12-кнопочная панель управления, объединяющая в себе контроллер системы и блок клавиш
  • Поддерживает различные интерфейсы подключения: 2 x порта RS-232, 2 x релейных канала, 1 x цифровой канал ввода, 1 x порт Ethernet
  • 125 комбинаций компоновки, содержащие от 6 до 12 кнопок
  • Простота настройки параметров системы с помощью веб-интерфейса

Устройство VK0200, представляет собой полностью настраиваемую 12-кнопочную панель управления, которая в качестве единого решения, объединяет в себе контроллер системы и блок клавиш (клавиатуру). VK0200 является решением, готовым к использованию и предназначенным для управления конференц-залом или учебной аудиторией малого/среднего размера. Он позволяет легко подключать устройства, а затем выполнить настройку с помощью интуитивно понятного программного конфигуратора VK6000. Для удовлетворения требований большей части возможностей применения, как функции кнопок, так и их расположение могут быть гибко настроены.

Система управления оборудованием, разработанная компанией ATEN, является, управляемой на основе Ethernet-подключения системой, которая соединяет все аппаратные устройства, находящиеся в помещении и позволяет без особых усилий организовать централизованное управление ими. Кнопочный контроллер VK0200 не только играет роль основного контроллера системы, соединяющего все аппаратные устройства, но также выступает в качестве интерфейса управления с настраиваемыми кнопками и компоновкой. Гибкость, заложенная при разработке этого двухсекционного (two-gang) кнопочного контроллера, позволяет с легкостью конструктора Lego создать 125 различных комбинаций, содержащих от 6 до 12 кнопок. При подключении к локальной сети, пользователи, используя программное обеспечение VK6000, без затруднений смогут настроить необходимое им управление любым подключенным устройством при помощи данного контроллера. Являясь комбинированным и сразу же готовым к использованию решением, кнопочный контроллер VK0200 позволит Вам получить мгновенное и интеллектуальное управление любым устройством в помещении.

Пример компоновки кнопок


Пример компоновки кнопок Aten VKO200

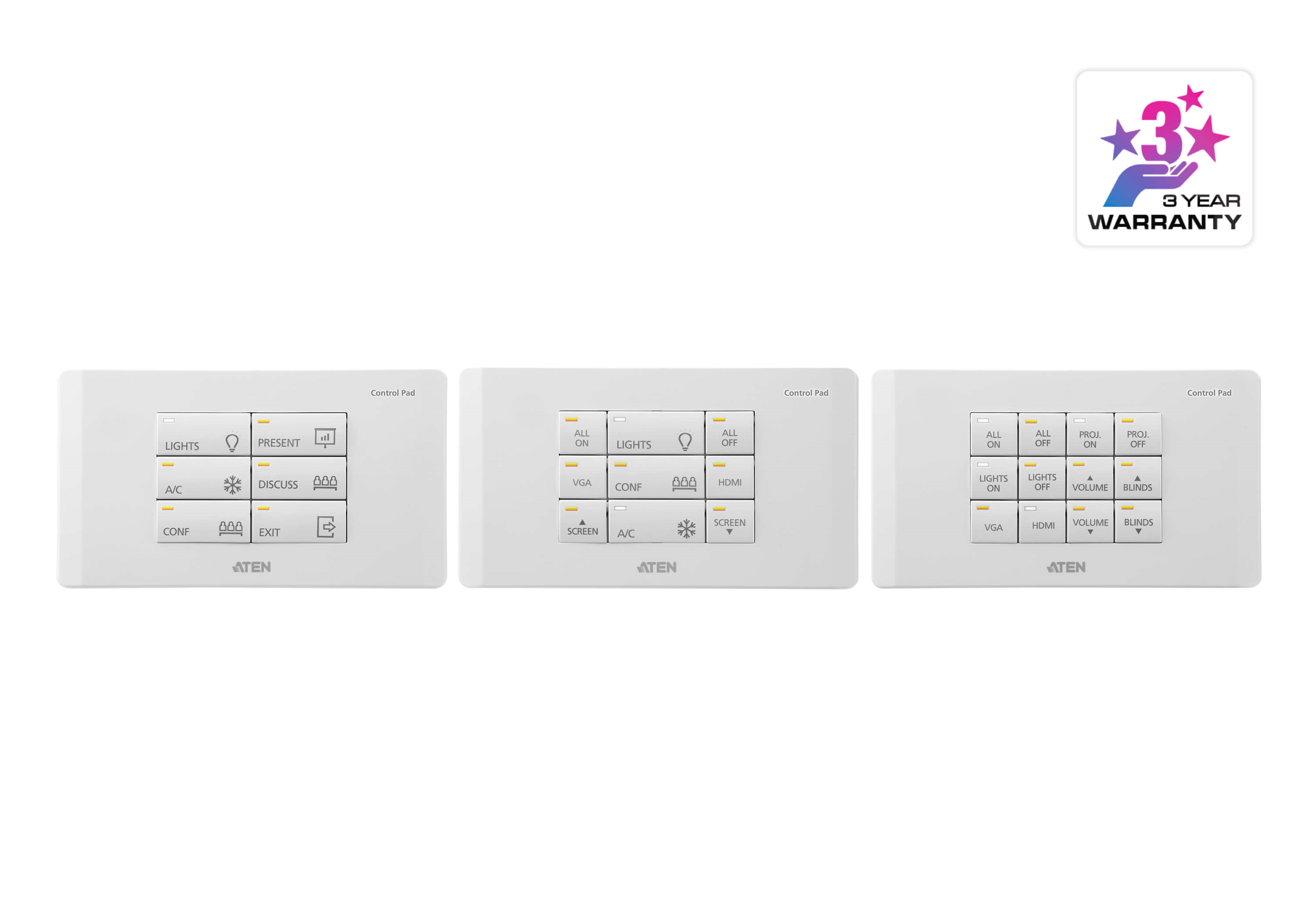

Определяемое пользователем расположение кнопок на панели позволяет создавать 125 различных комбинаций, содержащих от 6 до 12 кнопок. В приведенном выше примере отображены 12 наиболее часто используемых.

Комплектация

  • 1x VK0200-AT 12-кнопочный контроллер;
  • 1x комплект кнопок;
  • 6x клеммных разъемов;
  • 1x настенная лицевая панель;
  • 1x руководство пользователя.

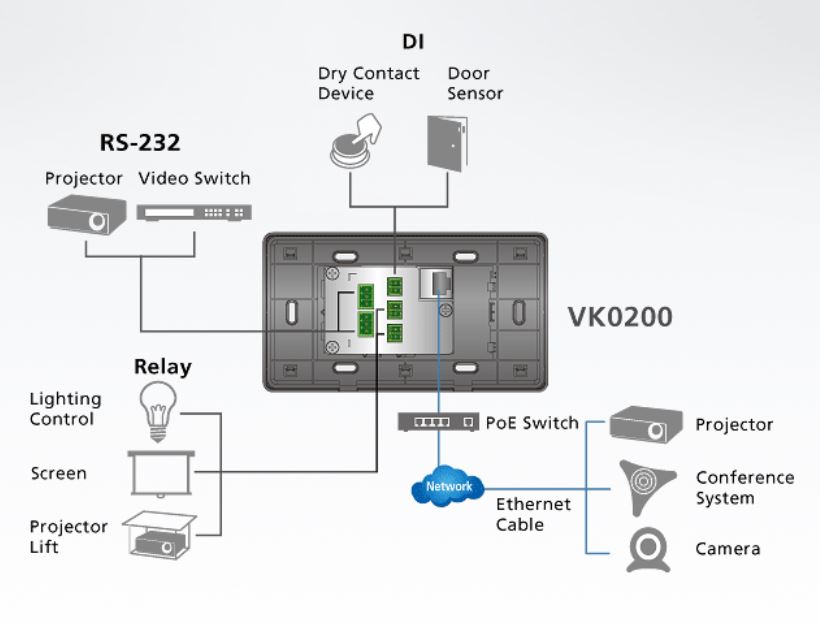

Топологическая схема


Aten VKO200 Управление коммутацией -Топологическая схема


VK0200 12-кнопочный контроллер

  • Поддерживает различные интерфейсы подключения:

    • 2 x порта RS-232;
    • 2 x релейных канала;
    • 1 x цифровой канал ввода;
    •  x порт Ethernet.
  • Предназначен для установки в 2-секционные (2-gang) коробки типа EU и MK
  • Полностью настраиваемые 125 комбинаций компоновки, содержащие от 6 до 12 кнопок
  • Поддерживает KNX IP для построения систем управления
  • Совместимость с Telnet, TCP, UDP, HTTP, HTTPS, ONVIF и PJLink
  • Поддерживает резервное копирование файлов проекта1
  • Простота настройки параметров системы с помощью веб-интерфейса
  • Поддерживает подключение по протоколу SSH для мониторинга данных2
  • Светодиодная индикация соединения и состояния оборудования
  • Двухцветные светодиоды для четкой индикации в условиях низкой освещенности
  • Оснащен возможностью подключения резервного питания - по Ethernet и через источник постоянного тока 5 В (дополнительно)
  • Индивидуальный сервис гравировки кнопок

Программный конфигуратор VK6000

  • Простое создание профиля в несколько несложных конфигурационных шагов с помощью интуитивно понятного графического интерфейса;
  • Настраиваемый дизайн графического интерфейса и элементов управления для использования на мобильных устройствах и ПК3;
  • Поддерживает ПО ControlAssist, позволяющее управлять персональным компьютером4;
  • Встроенный генератор базы данных для установки драйвера устройства и полного управления устройствами;
  • Встроенная библиотека компании ATEN, содержащая более 10,000 драйверов устройств и полные драйверы для продуктов линейки VanCryst;
  • Поддержка двух способов коммуникации для создания пользовательского мониторинга событий, позволяющего автоматически выполнять последующие действия;
  • Отладочный инструмент для проверки выполняемости команд перед загрузкой профиля в контроллер VK0200.

Примечание:

  1. 1. Каждый контроллер управления компании ATEN может создавать резервные копии одного файла проекта.
  2. 2. Протокол SSH может использоваться для наблюдения за приемом/передачей данных кнопочной панели управления.
  3. 3. Для управления с мобильного устройства требуется дополнительная лицензия.
  4. 4. Подробнее о поддерживаемых действиях по управлению ПК смотрите в руководстве пользователя системы управления оборудованием ATEN.

Характеристика

Наименование

VK0200

Партномер

VK0200-AT

Дополнительные клавишиНастраиваемые 125 комбинаций компоновки, содержащие от 6 до 12 кнопок
Последовательный
  • 2 x программируемых двунаправленных порта RS-232 (2 x 3-полюсных разъема клеммной колодки); - Скорость (бит/с): 300 - 115200 (по умолчанию: 9600);
    - Бит данных: 8 (по умолчанию) или 7;
    - Стоповый бит: 1 (по умолчанию) или 2;
    - Четность: Нет (по умолчанию), четный или нечетный
Реле
  • 2 x 2 x канала релейной линии (2 x 2-полюсных разъема клеммной колодки);
  • Нормально разомкнутые, изолированные реле;
  • Допустимая мощность на контактах: макс. 24 В постоянного тока, 1A.
Вводы/выводы
  • 1 x цифровой канал ввода (1 x 2-полюсных разъем клеммной колодки);

    – Режим VDC

    Диапазон входного напряжения: от 0 до 5В постоянного тока;

    Программируемый диапазон: от 1 до 5В постоянного тока;

    – Режим сухого контакта

    Повышение 2k Ом до + 5В постоянного тока

Ethernet
  • 1 x нездо RJ-45, 10/100Base-T
  • Поддерживаемые протоколы: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
  • Поддержка DHCP. Если IP не присваивается в течение 30 секунд, будут использоваться следующие параметры IP-адреса по умолчанию:
    IP-адрес: 192.168.0.60
    Маска подсети: 255.255.255.0

ПереключателиID контроллера: 1 x 16-сегментный переключатель
Кнопка сброса1 x полуутопленная кнопка
ЭнергопотреблениеDC5V:1.15W:5BTU
DC48V:1.44W:7BTU
Температура и влажностьРабочая температура: 0 – 50°C;
Температура хранения: –20 – 60°C;
Влажность: 0 - 80% рт. ст. без образования конденсата.
Корпус: Пластмассовый;
Масса:  0,17 кг.
Размеры (Ш х В х Д), см: 14,76 х 4,84 х 8,32
