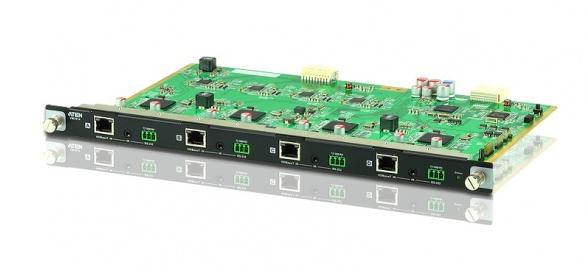

VM7514
Плата ввода, HDBaseT, 4-портовая
Описание
- Совместима с коммутатором VM1600 и может применяться совместно с любыми модульными платами ввода-вывода для достижения оптимальной гибкости
- Двунаправленный RS-232 интерфейс - позволяет подключать терминалы или устройства с последовательным интерфейсом, такие как сенсорные экраны и сканеры штрих-кодов
- До 4-х HDBaseT-соединений на расстоянии до 100 метров при использовании одного кабеля категорий 5e/6
- Поддержка функции HDBaseT Anti-jamming – предотвращает интерференцию сигнала во время передачи видео при использовании технологии HDBaseT
- Поддерживает двунаправленный ИК-порт – передача ИК -сигнала обрабатывает одно направление в единицу времени
- Возможность замены без отключения питания для легкой интеграции плат ввода/вывода
- Расширенная гарантия 3 года
VM7514, является 4-портовой платой ввода с интерфейсом HDBaseT, которая предлагает простой способ маршрутизации между любыми четырьмя источниками HDMI-аудио/видео и HDMI-дисплеями, подключенных при использовании приемников и передатчиков с технологией HDBaseT, в сочетании с модульными матричным коммутатором компании ATEN. Это предоставляет возможность маршрутизировать до 16 входных и 16 выходных HDBaseT соединений.
Комплектация
- 1x 4-ех портовая плата ввода VM7514-AT с интерфейсом HDBaseT
- 4x клеммных разъема
- 1x ИК-передатчик
- 1x ИК-приемник
- 1x пользовательское руководство

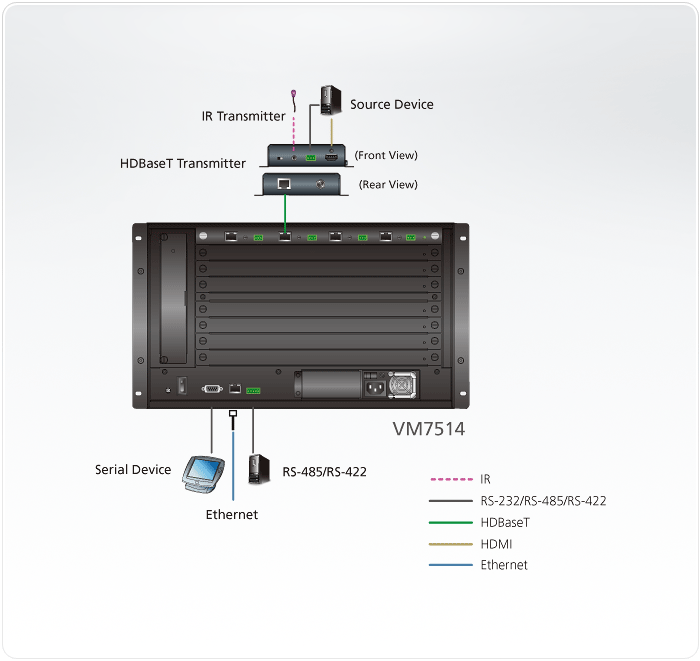

Схема
Характеристика
| Наименование | VM7514 |
| Партномер | VM7514-AT |
| Видеовход | Интерфейсы: Гнездо RJ-45 (серебристого цвета) - 4 шт. Импеданс: 100 Ом |
| Видео | Макс. скорость передачи данных: 10,2 гбит/с (3,4 гбит/с на каждую полосу) Макс. частота пикселизации: 340 MГц Соответствие: - Совместимость с HDBaseT, HDCP 1.4 - Consumer Electronics Control (CEC) Макс. разрешение: - До 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0); - 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4) Макс. расстояние: 100 м (Cat 6a) |
| Управление RS-232 | Разъемы с невыпадающими винтами 3-полюсные - 4 шт. |
| Управление ИК | Миниатюрное гнездо стерео (черного цвета) - 4 шт. |
| Питание | Потребление: 24,5 Вт |
| Рабочая температура | 0–40°C |
| Влажность | 0 - 80% рт. ст. без образования конденсата |
| Масса | 0.64 кг |
| Размеры (Д х Ш х В) | 35,20 x 23,70 x 2,28 см |
