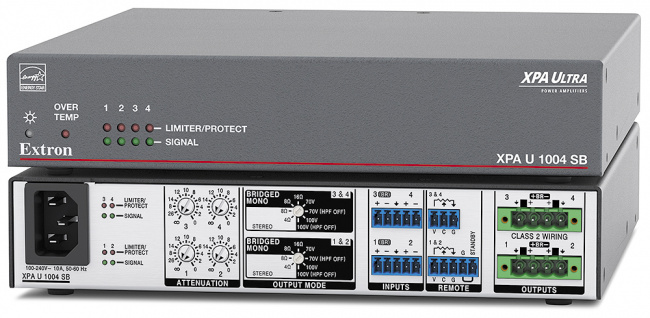

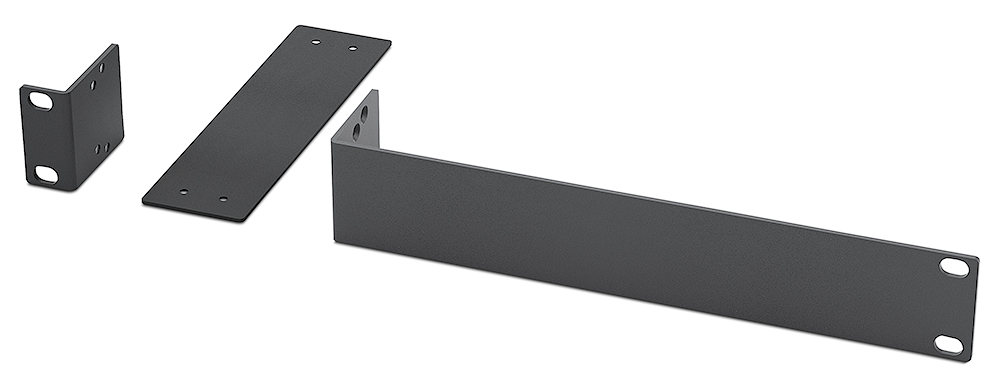

Extron XPA U 1004 SB – это четырёхканальный аудиоусилитель стандарта ENERGY STAR с гибкими парами каналов, поддерживающий работу при нагрузке 8 Ом, 4 Ом, 70 или 100 В. Объединение пар каналов в мост позволяет обеспечить два канала 100 Вт в системах с низким импедансом или один канал 200 Вт в системах с низким или высоким импедансом. Поворотный переключатель на задней панели гарантирует быстрый и простой выбор режима выхода. А корпус XPA U 1004 SB в исполнении «пленум» с конвекционным охлаждением не требует дополнительного пространства для вентиляции и включает монтажные крепления для стойки. Этот усилитель отличается высокоэффективной и усовершенствованной технологией класса D и обладает такими характеристиками, как автоматический переход в режим Standby с возможностью отмены и быстрой активацией, а также запатентованное Extron подавление пульсаций напряжения класса D (CDRS - Class D Ripple Suppression). Модели XPA Ultra SB также поддерживают удалённое управление громкостью и отключением звука благодаря использованию контроллеров Extron VCM, VC или определённых моделей MediaLink.

Ключевые характеристики:

• Новинка: Возможность выбора режима выхода для пары каналов:
  - Два канала по 100 Вт при сопротивлении 8 или 4 Ом
  - Один мост 200 Вт при 70 или 100 В, c фильтром высоких частот или без него
  - Один мост 200 Вт при сопротивлении 8 или 16 Ом.
• Усилитель стандарта ENERGY STAR®
• Запатентованная Extron технология CDRS™ (подавление пульсаций напряжения класса D)
• Конвекционное охлаждение (без вентиляторов) - возможность установки друг на друга без дополнительного пространства для вентиляции в стойке
• Автоматический переход в режим Standby с возможностью отмены и быстрая активация
• Исполнение "пленум" по стандарту UL2043 при использовании с опциональным комплектом Flexible Conduit Adapter Kit.

Опциональный режим моста

• Четыре канала по 100 Вт при сопротивлении 8/4 Ом для воспроизведения программного стереоаудио в двух комнатах
• Два канала по 100 Вт при сопротивлении 8/4 Ом для воспроизведения программного стереоаудио и один мост 200 Вт с высоким импедансом для потолочных громкоговорителей 70 В/100 В для конференц-связи
• Два канала по 200 Вт при сопротивлении 8 Ом, объединённые для воспроизведения программного стереоаудио с высоким уровнем SPL
• Два канала по 200 Вт при 70 В/100 В, объединённые для воспроизведения двух больших зон потолочных громкоговорителей

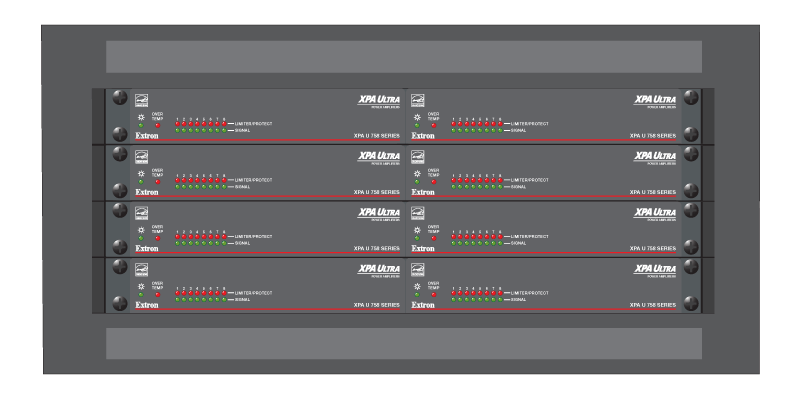

Больше каналов в меньшем пространстве

XPA U 1004 SB не требует дополнительного места в стойке для охлаждения или размещения внешних трансформаторов, что позволяет разместить больше каналов в каждом отсеке стойки по сравнению с усилителями других производителей. Это становится возможным благодаря усовершенствованной технологии теплообмена Extron, которая включает в себя конвекционное охлаждение без вентиляторов, отсутствие теплоотвода шасси и блоки питания Everlast. Совокупный результат, основанный на сотнях хорошо продуманных проектных решений, позволяет разместить несколько устройств XPA U 1004 SB в аппаратной стойке без необходимости расходования пространства для вентиляции усилителей впустую.

Разработанный Extron дизайн

Каждая схема в усилителях линейки XPA® Ultra разработана нашей командой инженеров, специализирующихся в сфере аудиоусилителей, – это даёт гарантию того, что каждый усилитель Extron соответствует высоким стандартам качества. Принимая во внимание то, что все устройства разрабатываются Extron внутри компании, инженеры могут скрупулёзно работать над каждой деталью для максимальной оптимизации производительности, надёжности, мощности и снижения тепловыделения.

Высокая производительность

Обладая протестированными и измеренными показателями эффективности, которые достигают 77%, усилители серии XPA Ultra используют меньше электричества для генерирования такого же количества мощности. Как следствие, это напрямую приводит к снижению затрат на электроэнергию и оптимизации инфраструктуры электропитания.

Работа без перегрева

Усилитель серии XPA Ultra обеспечивает охлаждение на 28% больше, включая на 49% меньше расходуемого тепла и на 59% меньше излучаемого тепла по сравнению с усилителями конкурентов. Электронные устройства, выделяющие меньше тепла, служат намного дольше и не передают тепло другим аппаратным средствам, расположенным в одной стойке. Низкое количество выделяемого усилителями XPA Ultra тепла, обеспечиваемое усовершенствованной технологии теплообмена, сокращает затраты на систему охлаждения и позволяет разместить большое количество каналов усиления, занимая минимум места в стойке.

Быстрый выход из режима Standby

XPA U 1004 SB соответствует требованиям стандарта ENERGY STAR благодаря функции автовыключения, которая переводит усилитель в режим ожидания Standby после 25 минут простоя. В режиме ожидания XPA U 1004 SB потребляет менее 1 Вт мощности. Устройство быстро выходит из режима Standby менее чем за 100 миллисекунд, как только обнаружен активный сигнал, что достаточно для обеспечения воспроизведения аудио без подрывов. При выходе из режима Standby XPA U 1004 SB потребляет минимальное количество пускового тока, не создавая непредвиденную нагрузку на систему питания. В инсталляциях, где требуется, чтобы усилитель оставался активным в любое время, серия XPA Ultra предлагает возможность отмены автоматического перехода в режим Standby, при этом сохраняя статус ENERGY STAR.

Высочайшие стандарты надёжности

Надёжность оборудования имеет первостепенное значение для Extron, и мы делаем всё возможное, чтобы разрабатывать устройства с наименьшим уровнем отказов, – этот ведущий в отрасли стандарт обеспечивается строгими правилами тестирования всей поставляемой нами продукции. Отказавшись от недолговечных электролитических конденсаторов, используемых на пути сигнала, и добавив печатные платы, которые исключают необходимость в потенциально ненадёжных кабелях, а также проведя ускоренные испытания на принудительный отказ, мы разработали XPA U 1004 SB с расчётом на долгосрочную службу.

Технические характеристики

• Новинка: Возможность выбора режима выхода для пары каналов:
• - Два канала по 100 Вт при сопротивлении 8 или 4 Ом - Один мост 200 Вт при 70 или 100 В, с фильтром высоких частот или без него - Один мост 200 Вт при сопротивлении 8 или 16 Ом — позволяет использовать эту модель усилителя в самых разных конфигурациях системы.
• Усилитель стандарта ENERGY STAR® — XPA U 1004 SB является энергосберегающим усилителем со спецификацией ENERGY STAR, который экономит потребление энергии и сокращает расходы.
• Запатентованная Extron технология CDRS™ (подавление пульсаций напряжения класса D) — CDRS является запатентованной технологией Extron, которая обеспечивает плавную, гладкую форму аудиоволны, а также улучшенное качество сигнала в сравнении с обычными усилителями этого класса. CDRS устраняет признаки высокочастотной пульсации переключения в усилителях класса D, являющейся источником радиоизлучений, которые могут вызывать помехи в работе чувствительного AV-оборудования (например, беспроводных микрофонов).
• Конвекционное охлаждение (без вентиляторов) - возможность установки друг на друга без дополнительного пространства для вентиляции в стойке — XPA U 1004 SB не требует наличия внутренних вентиляторов для охлаждения, обеспечивая надёжную, бесшумную работу. Он выделяет значительно меньше тепла по сравнению с обычными усилителями, благодаря чему идеально подходит для монтажа в стойки с ограниченным свободным местом.
• Автоматический переход в режим Standby с возможностью отмены и быстрая активация — XPA U 1004 SB соответствует требованиям стандарта ENERGY STAR благодаря режиму Standby, который автоматически переводит усилитель в режим ожидания после 25 минут простоя, значительно снижая энергопотребление. Усилитель XPA U 1004 SB быстро возвращается в режим полной мощности менее чем за 100 миллисекунд после обнаружения сигнала, потребляя при этом минимальное количество пускового тока. При необходимости автоматический режим ожидания может быть отключен.

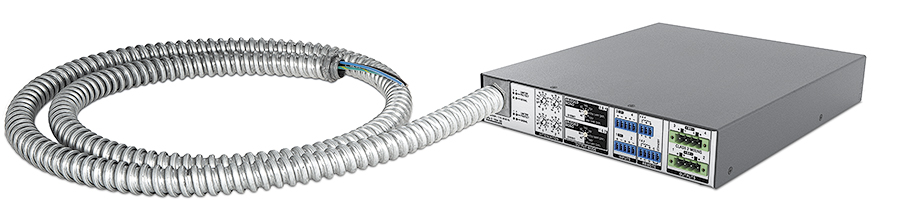

• Исполнение «пленум» по стандарту UL 2043 при использовании с опциональным комплектом Flexible Conduit Adapter Kit — XPA U 1004 SB соответствует стандарту пожарной безопасности UL 2043 для инсталляции в пленум‑полости над подвесным потолком при использовании опционального комплекта Flexible Conduit Adapter Kit, партномер 70-228-02. Размещение в пространстве над подвесным потолком позволяет скрыть усилитель для предотвращения кражи и является удобным решением для помещений с ограниченным пространством.
• Удалённое управление громкостью и отключением звука на паре каналов — при использовании контроллеров Extron VCM, VC или определённых моделей MediaLink.
• Применимы все показатели мощности в ваттах при работе на всех каналах — в проектах с усилителями XPA Ultra может использоваться 100% всей номинальной мощности.
• Профессиональные показатели сигнал/шум и коэффициента нелинейных искажений — усилитель XPA U 1004 SB обеспечивает функционирование системы на профессиональном уровне с показателями сигнал/шум 100 дБ и коэффициентом нелинейных искажений (THD+N) менее 0,1%.
• Низкий пусковой ток при включении - исключает необходимость последовательного включения группы усилителей — позволяет нескольким усилителям серии XPA Ultra получать питание одновременно, не перегружая сеть электропитания. Это устраняет потребность в поочередном включении усилителей.
• Компенсация коэффициента мощности удаляет гармонические составляющие с линии питания — XPA U 1004 SB использует технологию коррекции коэффициента мощности, которая сглаживает пиковое значение потребляемого усилителем тока, тем самым снижая наличие высокочастотных гармоник на линии питания и, следовательно, предотвращая передачу слышимых помех на другое аудиооборудование в системе.

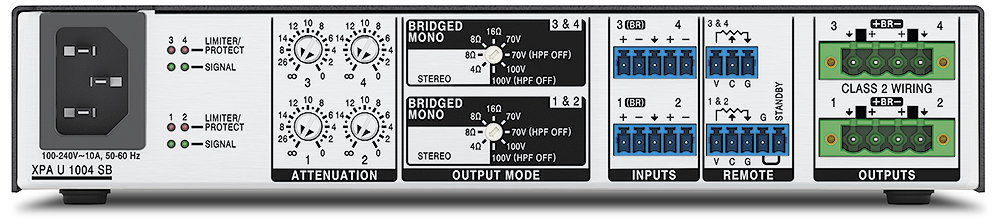

• Утопленные в заднюю панель регуляторы уровня с фиксированными позициями — обеспечивают затухание входных сигналов для настройки каскада усиления в аудиосистеме. Эти регуляторы расположены на задней панели для предотвращения сбоя настроек уровней. Лазерная маркировка обеспечивает улучшенную видимость настроек, что упрощает конфигурирование.
• Порт удалённого управления режимом Standby — позволяет дистанционно отключить XPA U 1004 SB, если устройство не используется, что снижает эксплуатационные расходы.
• Автоматическая защита от клиппинга — определяет случаи возникновения клиппинга. Усиление автоматически уменьшается без слышимых артефактов для защиты громкоговорителей от искажений при клиппинге.
• Несколько схем защиты — активируются во время коротких замыканий на выходе, перегрева или сбоя на линии постоянного тока во избежание повреждения усилителя и громкоговорителей.
• Разъёмы для громкоговорителей с винтовым зажимом 5 мм — обеспечивают простое, надёжное подключение к акустическим кабелям от 22 до 12 AWG.

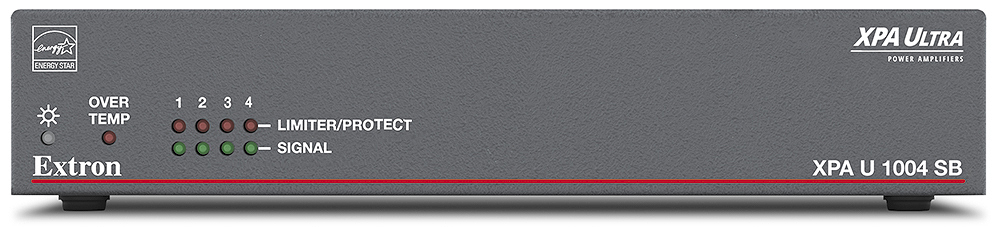

• Светодиодные индикаторы наличия сигнала и режима защиты на передней и задней панелях — обеспечивают отображение статуса наличия входного сигнала и активации схемы защиты с обеих сторон аппаратной стойки.
• Светодиодный индикатор перегрева на передней панели — указывает на то, что температура усилителя превышает оптимальное значение задолго до активации схемы защиты от перегрева.
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты
•


Схема AV-системы

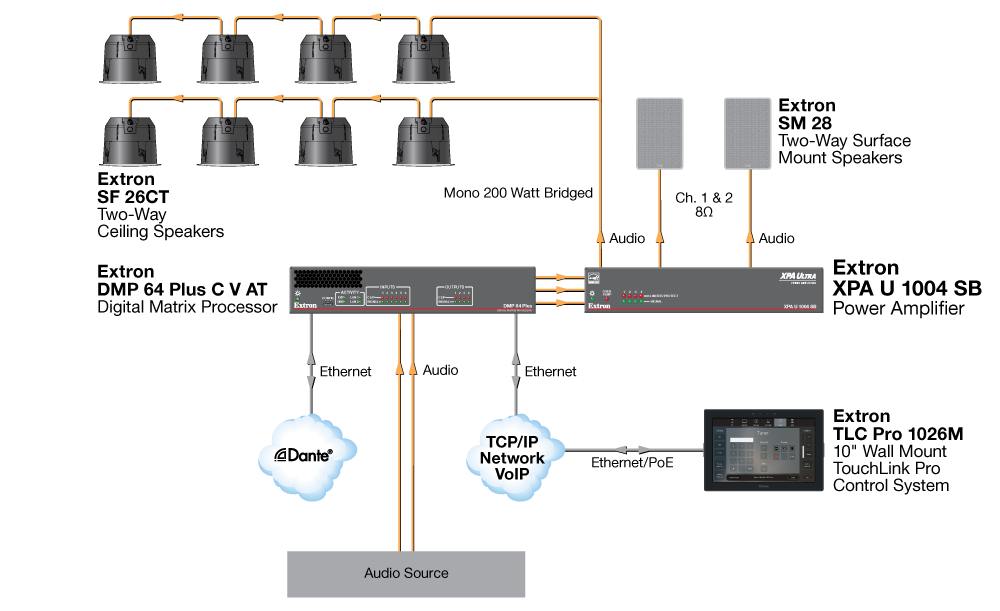

Комната для переговоров

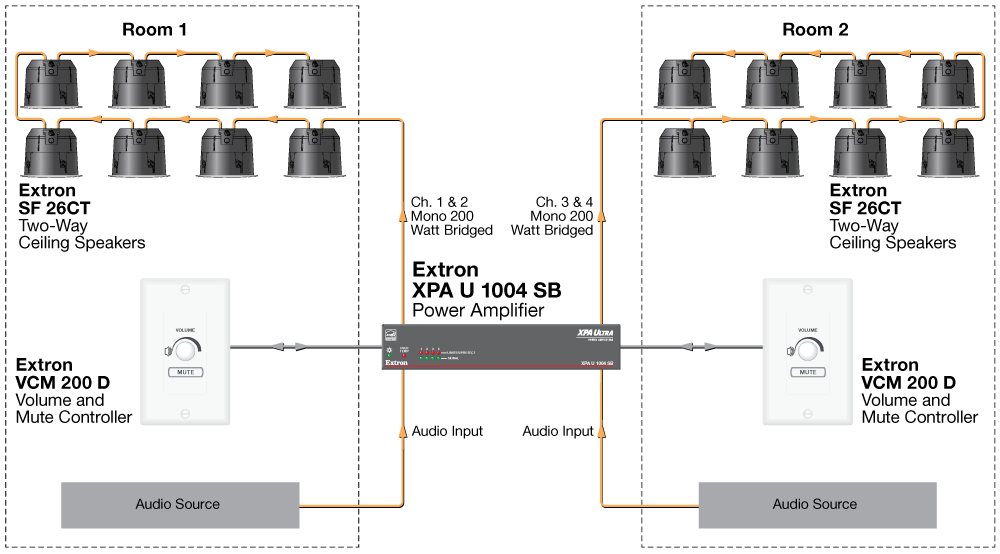

Двойная комната
